DMX декодер 30 каналов RGB светодиодные ленты драйвер DMX 512 без пластиковой коробки контроллер DC 9 V-24 V DMX512 диммер

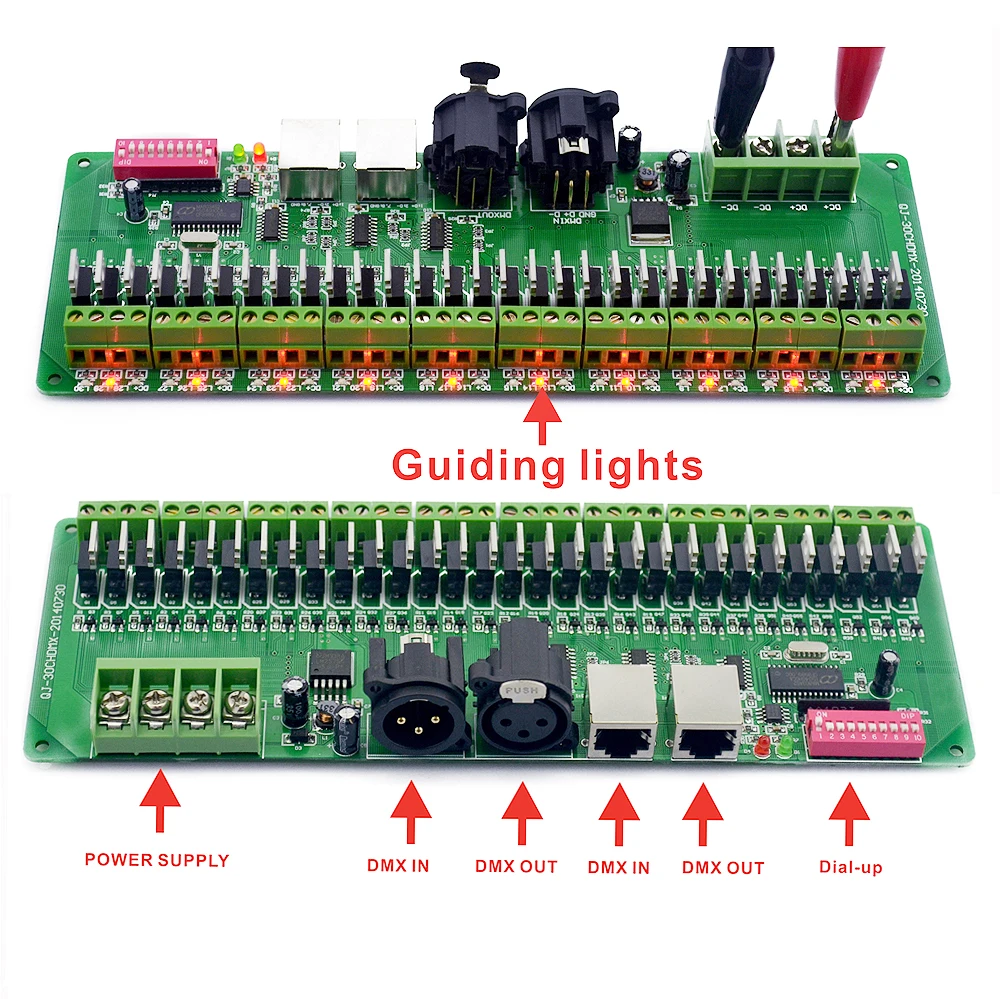

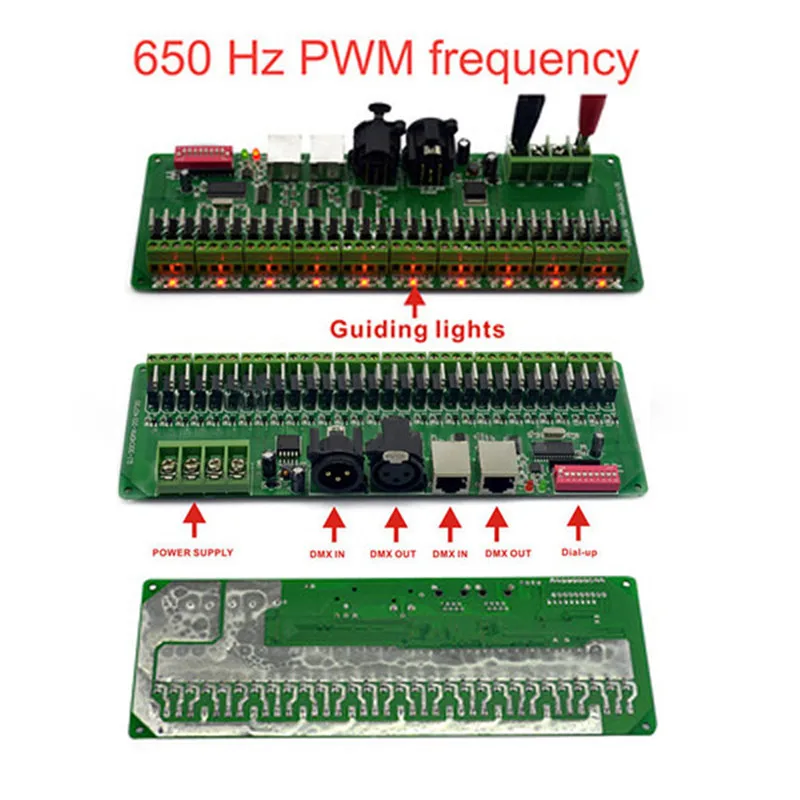

30CH-DMX512 постоянный декодер инструкция по эксплуатацииДобро пожаловать в использование 30CH постоянного декодера, который использует передовые технологии микроэлектронного управления. Эта технология преобразует международный стандарт DMX512/1990 цифровых сигналов управления в аналоговые сигналы управления. Есть 1 ~ 30 выходных каналов; каждый канал может достичь 256 уровней управления. Этот постоянный декодер используется, когда DMX512 контрольное оборудование контролирует общий светодиодный свет.Входная мощность: DC9V-DC24VМаксимальный ток нагрузки: 2А/ч×30Максимальная мощность нагрузки: 720 Вт (12 В) 1440 Вт (24 В)Уровень серого выхода: 256Входной сигнал: DMX512/1990Выходной сигнал: 30 каналов постоянного ШИМВыход DMX: 30 каналовСтандартный XLR-3 кэроны штепсельной вилкиРазмер: L225 * W80 * H32Вес брутто: 300 гОсновные функции:Есть 30 выходных каналов, можно подключить с одиночными или RGB лампами0-100% выход затемнения, каждый канал 256 уровней серого цветаМеждународный стандарт DMX512 входной протокол, код адреса, установленный DIP переключателями;Широкий вход напряжения постоянного тока DC9V ~ DC24V;Каждый занимает 30 DMX адресов.Декодер поставляется с 16 видами тестовых моделей, 16 уровней для скорости измененияПримечание: FUN = OFF (десятый код переключается вверх) означает, что принять Режим сигнала DMX512Первая Настройка адреса DMX:Набор декодеров адресного бит с помощью кодового переключателя, из которых 1-9 предназначен для установки стартового адреса бинарного числового кодового переключателя DMX512, первый является самым низким положением,Девятый-это highestBit адресного кода, который можно установить на 255.DMX512 начальный адресный код-это сумма переключателей 1-9, в то же время поверните обратную сторону кодового переключателя (на наборе "1"), затем значение бит может быть получено; переключатель кодированияВверх (установить в "0"), значение Бит 0.Пример 1:Как следующая схема 1, DMX512 начальный адрес установлен в 38, кодирование № 6,3, 2 позиции на переключателе набора в "1", другие установлены в "0", затем сумма кодового значения переключателя 1-9 составляет32 + 4 + 2, это стартовый адрес DMX512 382Схема 1Пример 2:Как схема 2, DMX512 начальный адрес установлен в 388, кодировка № 2,3, 6,8 переключатель набора в "1", другие установить в "0", затем сумма кодового значения переключателя 1-8 составляет 4 + 128 + 256 = 388,Это стартовый адрес DMX512 388.3Схема 2Инструкция по эксплуатации для эффекта automat4Примечание: Это будет автоматический режим работы, когда переключатель № 10 выключен.Выбор эффекта (кнопка переключения № 1-№ 4):1, Push NO.1: Automat cycling.2. Нажатие № 2: семицветное постепенное изменение цикла.3. Нажатие № 1 и 2: RGB выцветает и выцветает4. Нажмите № 3: Severn цвет Прыжки5. Нажатие № 1 и 3: RGB прыжки.6. Нажмите № 2 и 3: красный цвет.7. Нажмите № 1 и 2 и 3: зеленый цвет.8. Нажмите № 4: синий цвет.9. Нажмите № 1 и 4: желтый.10: пуш-ап № 2 и 4: фиолетовый.11. Нажмите № 1 и 2 и 3: голубой.12. Нажмите № 3 и 4: белый.13. Нажатие № 1 и 3 и 4: семицветная постепенная смена цикла и прыжки.14. Нажатие № 2 и 3 и rgb-цвет постепенно меняется и прыгает.15. Нажмите № 1 и 2 и 3 и 4: семицветные прыжки и rgb-цветные прыжки.Выбор скорости (кнопочный переключатель № 5-№ 8)1. Нажмите № 5: 0,5 секунд. 2. Нажмите № 6: 1 секунду. 3. Нажмите № 7: 1,5 секунд. 4. Нажмите № 8: 2 секунды.Схема подключения к системе:План один: DMX512 консоль + 30CH DMX deocderПлан два: ПК DMX512 консоль + USB DMX контроллер + 30CH DMX deocder
