DMX512 декодер диммер постоянного тока 5 в 12 В 24 В RGBW 4CH DMX 512 Декодер контроллер светодиодной ленты DMX к ШИМ RGBW светильник 4 канала* 4A 16A

Описание

Описание:

Этот декодер DMX512 принимает усовершенствованный микро-блок управления, он может получить DMX-512 Стандартный цифровой контрольный сигнал, который широко используется на международном уровне. Он преобразует сигнал в сигнал управления ШИМ для включения светодиодный лампы. Он также может подключить цифровой пульт DMX, чтобы изменить светильник или каждый динамический эффект. Кроме того, если декодер не подключен к консоли DMX, он может использоваться в качестве синхронного контроллера. То есть вы можете синхронно контролировать количество декодеров и светодиодный индикатор.

Технические параметры

Номер модели: DMX512-4H Название продукта: 4 канала DMX512 декодер Рабочая температура:-20-60 ℃ Напряжение питания: 5 в пост. Тока/12 в пост. Тока ~ 24 В Выход: 4 канала Внешний размер: L166×W67×H41mm Размер упаковки: L170×W95×H50 (мм) Вес нетто: 360 г Вес брутто: 410 г Статическая Потребляемая мощность: <1 Вт Выходной ток: каждый канал 4А (Макс 6а) Выходная мощность: 5 В: <80 Вт, 12 В: <192 Вт, 24 В: <384 Вт DMX512standard: DMX512/1990

Описание подключения:

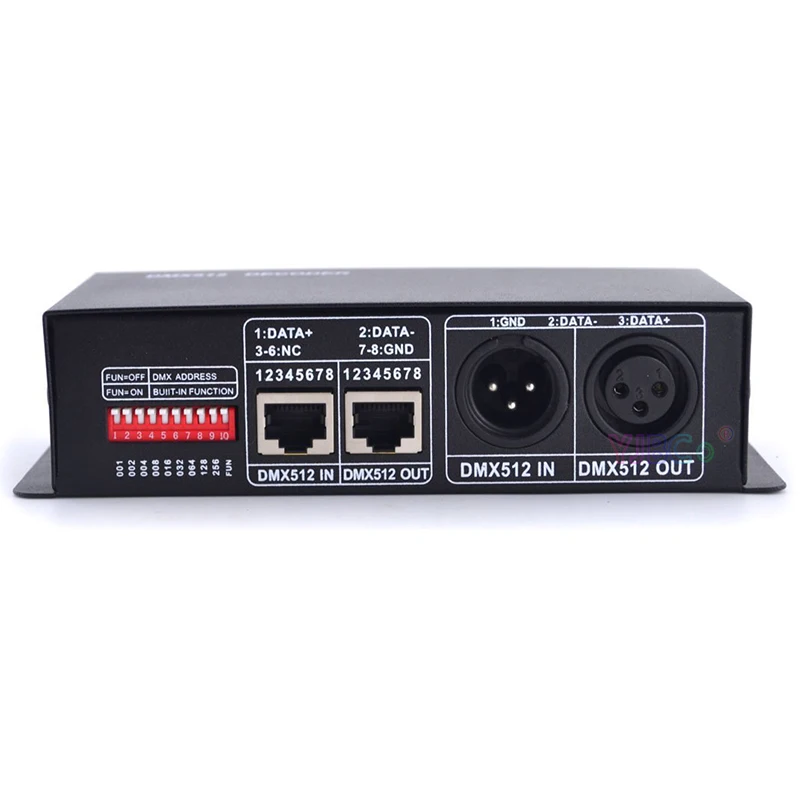

Интерфейс ввода/вывода DMX:

DMX512 декодер диммер постоянного тока 5 в 12 В 24 В RGBW 4CH DMX 512 Декодер контроллер светодиодной ленты DMX к ШИМ RGBW светильник 4 канала* 4A 16A

Интерфейс ввода/вывода DMX: порт RJ45

Адресный код и интерфейс обслуживания набора функций:

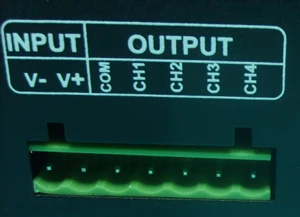

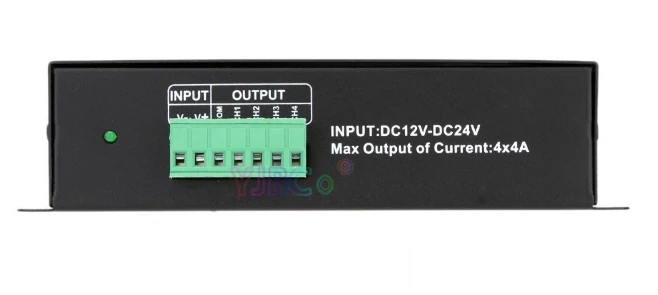

Интерфейс питания и нагрузки:

Принять мужской и женский разъем с винтом.

Совет по применению

Этот продукт соответствует Протоколу DMX512 и совместима с Адресацией autoindex и адресом ручной установки.

Каждый Универсальный DMX контроллер занимает 3 DMX адреса. Для настройки Адреса используется 2 способа (адресация с автоматическим индексом и переключатель кода). При использовании адреса с автоматическим индексом Все переключатели находятся в состоянии «выключен». При использовании кодового переключателя для настройки адреса, 10-й бит (FUN) является «выключенным» статусом, и другие 9 бит являются кодовым переключателем бинарного значения, которые используются для настройки исходного кода DMX. Первый бит является самым низким, а девятый-самым высоким. Который может настроить 511 кодов адресов. Код стартового адреса DMX равен сумме от 1 до 9 бит. Если перемещать вниз один бит кодового переключателя («ON» установить «1»), вы можете получить место-значение этого бита. Если Перейти вверх (установить «0»), то значение места равно 0. Например: если вы хотите настроить DMX стартовый код адреса для 73, вы должны перемещать вниз 7-й, 4-й и 1-й битный код переключателя для “1”, и другие для “0”, тогда сумма от 1 до 9 бит будет 64 + 8 + 1. То есть, код исходного адреса DMX512-73. (Кодовое положение циферблата в соответствии является следующим)

Чтобы выбрать канал из переключателя Dial in-line посылка (DIP):

Десятичными знаками	1	2	3	4	5	6	7	8	9	10
Вес-Кол-во	1	2	4	8	16	32	64 ГБ	128	256	FUN

1. Пример 1:

Как и на рисунке 1, чтобы установить DMX начальный адрес для 37, следует перемещать вниз 6-й, 3-й, 1-й бит для “1”, другие для “0”. Тогда сумма от 1-го до 9го бит составляет 32 + 4 + 1, как и для 37.

2. Пример 2:

Как и на рисунке 2, чтобы установить DMX стартовый адрес для 328, следует перемещать вниз 9, 7, 4 бит для “1”, другие для “0”. Тогда сумма от 1-го до 9го бит составляет 256 + 64 + 8, как и для 328.

Направление других функций для использования

1. Функция тестирования:

10-й бит DIP переключателя «FUN», для встроенной функциональной клавиши. Когда "FUN" = "OFF", для функции декодера DMX. Используется для приема сигнала DMX. Когда "FUN" = "ON", тестовая функция, как рис. 3:

1-9 выключение: черный

Переключатель 1 = вкл.: красный

Переключатель 2 = вкл.: зеленый

Переключатель 3 = вкл.: синий

Переключатель 4 = вкл.: желтый

Переключатель 5 = вкл.: фиолетовый

Переключатель 6 = вкл.: голубой

Переключатель 7 = вкл.: белый

Переключатель 8 = вкл.: семицветное динамичное изменение (доступно 8 скоростей)

Переключатель 9 = вкл.: все цвета постепенно меняются (доступны 8 уровней скоростей)

2. Выбор скорости резкого изменения и постепенного изменения эффекта:

В тестовой функции, когда переключатель 8 = на, для семицветного эффекта jumpy меняется. Когда переключатель 9 = ВКЛ, это для семицветного постепенно меняющегося эффекта. 8 скоростей доступны для каждого эффекта:

1-7 выключение: 0 рангов скоростей

Переключатель 1 = вкл.: 1 класс скоростей

Переключатель 2 = вкл.: 2 класса скоростей

Переключатель 3 = вкл.: 3 класса скоростей

Переключатель 4 = вкл.: 4 класса скоростей

Переключатель 5 = вкл.: 5 скоростей

Переключатель 6 = вкл.: 6 скоростей

Переключатель 7 = вкл.: 7 ступеней скоростей (максимальная скорость)

Как и на рис. 4, когда все переключатели включены одновременно, тем больше значение берется как окончательное. Состояние декодера является постепенным изменением функции тестирования. Его переменная скорость 7. Кроме того, когда индикатор сигнала (зеленый) мигает медленно, он запускает встроенную программную эффективность декодера. Когда декодер получает сигнал DMX, сигнальный индикатор быстро мигает.

Типичные Применение:

Типичное применение 1: небольшой светодиодный источник питания:
