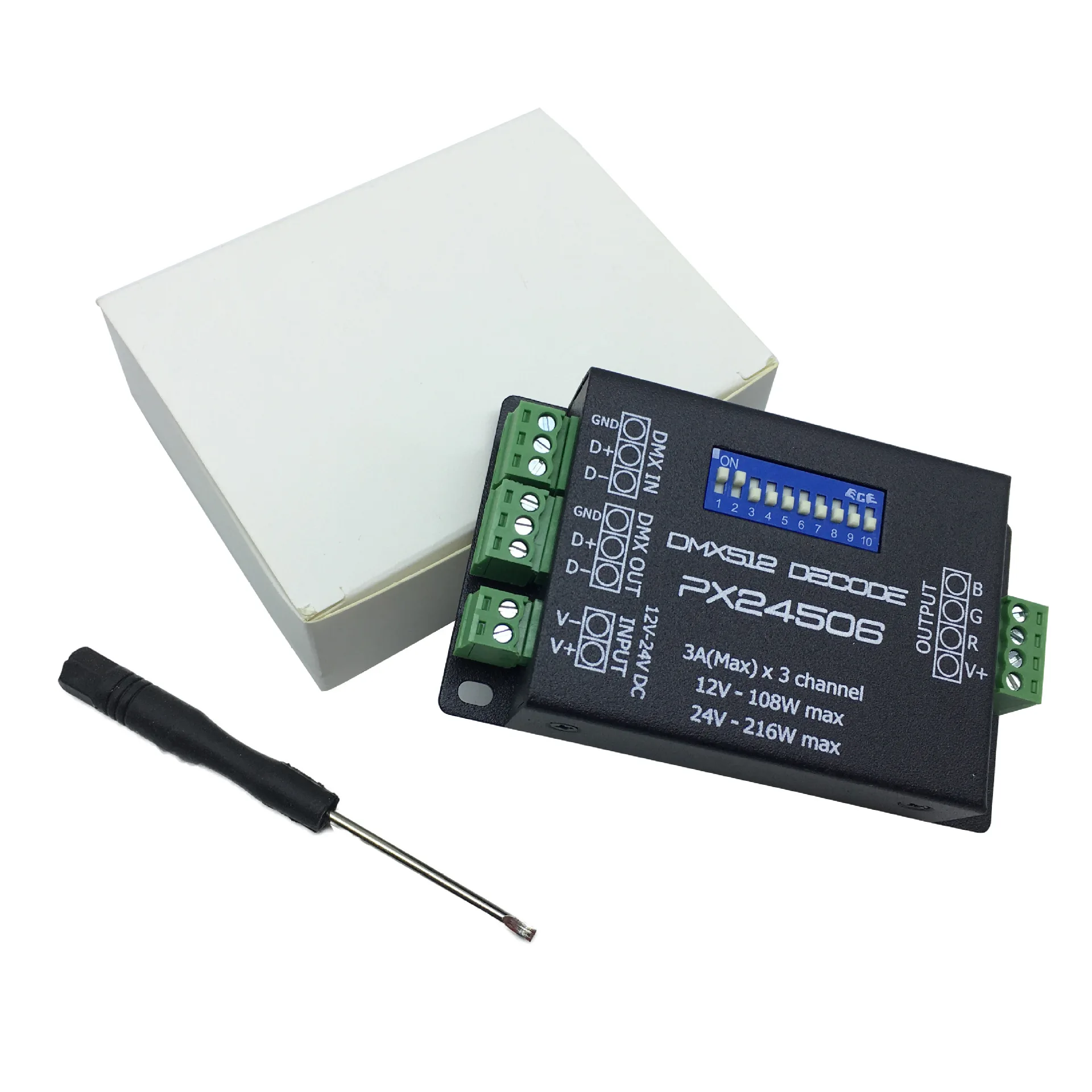

DMX512 декодер драйвер DMX512 3CH усилитель сигнала, RGB 12 в 24 В светодиодный DMX контроллер светодиодный контроллер для RGB Светодиодные полосы света

923 руб.

Описание

Добро пожаловать, чтобы использовать драйвер декодера DMX512. Этот декодер использует передовую микрокомпьютерную технологию управления и преобразовал цифровой сигнал DMX512/1990, широко используемый в международном аналоговом сигнале управления. 1 ~ 3 канала вывода для опции и каждый канал может достичь 256 градаций управления, а также его можно использовать в качестве соединителя ПК цифровой световой контроллер и аналоговый световой модулятор. В основном используется для контроля зданий огни, применяемые светодиодный.

Особенности

Соответствует DMX512/1990 256 Уровень яркости, полноцветный контроль С выходом 3 каналов иMax.3A/чВыход С системой управления, может Экспресс идеальный эффект С выбранным механизмом светового цвета, и иметь возможность управлять светом с 1 ~ 3 цветами Можно свободно установить адрес DMX Может быть выполнен по индивидуальному заказу Соответствует DMX512/1990 Может управлять 3а (каждый CH.) Можете ездить много видов светодиодный лампы

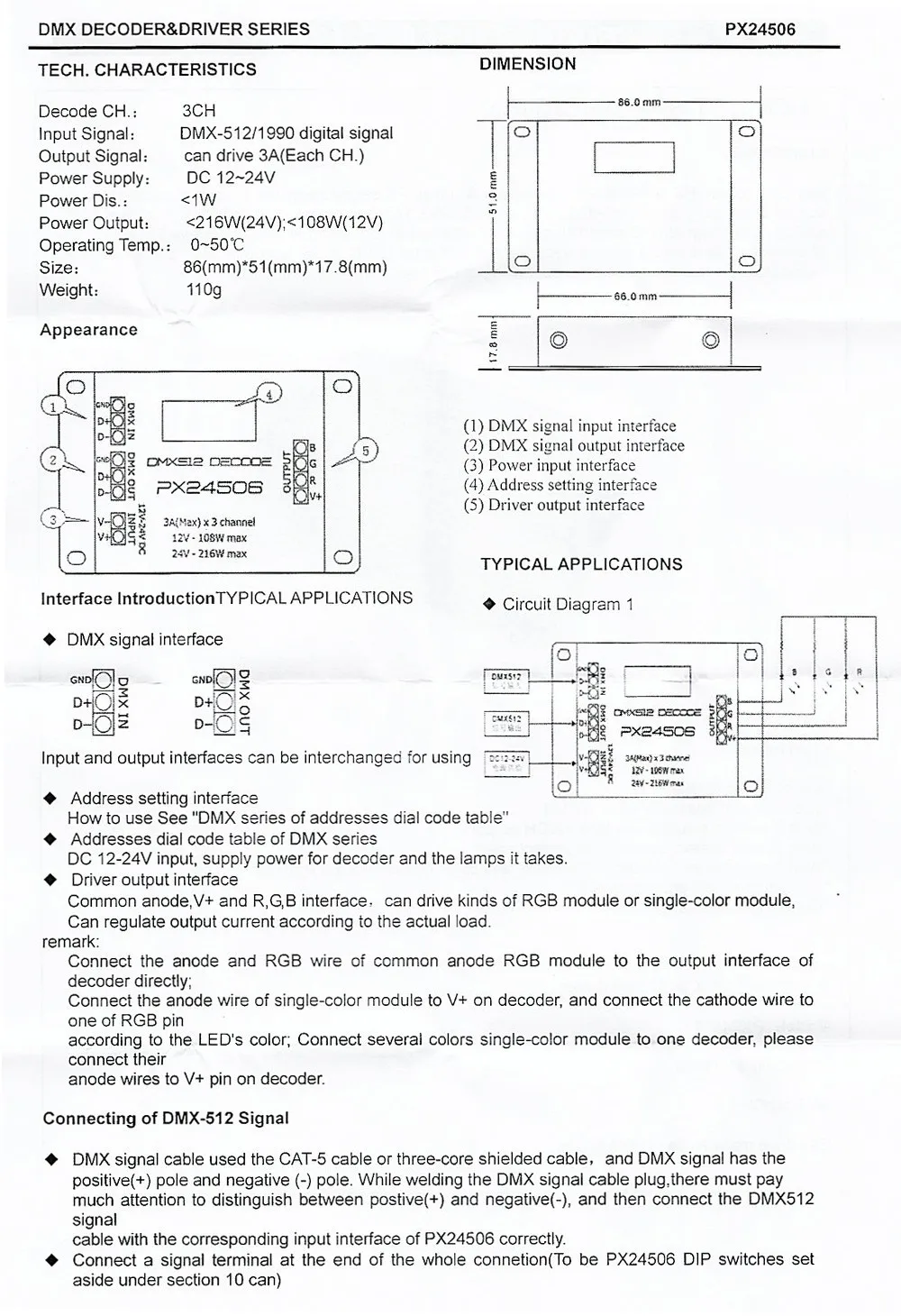

Параметры

Панель расшифровки жидкокристаллического дисплея CH. : 3CH Входной сигнал: DMX-512/1990 Цифровой Сигнал Выходной сигнал: может управлять 3а (каждый CH.) Источник питания: 12 ~ 24 В постоянного тока Мощность Dis. : <1 Вт Выходная мощность: <216 Вт (24 В); <108 Вт (12 В) Работая Temp. : 0 ~ 50℃ Размер: 86 (мм) * 51 (мм) * 17,8 (мм) Вес: 110 г

Измерение

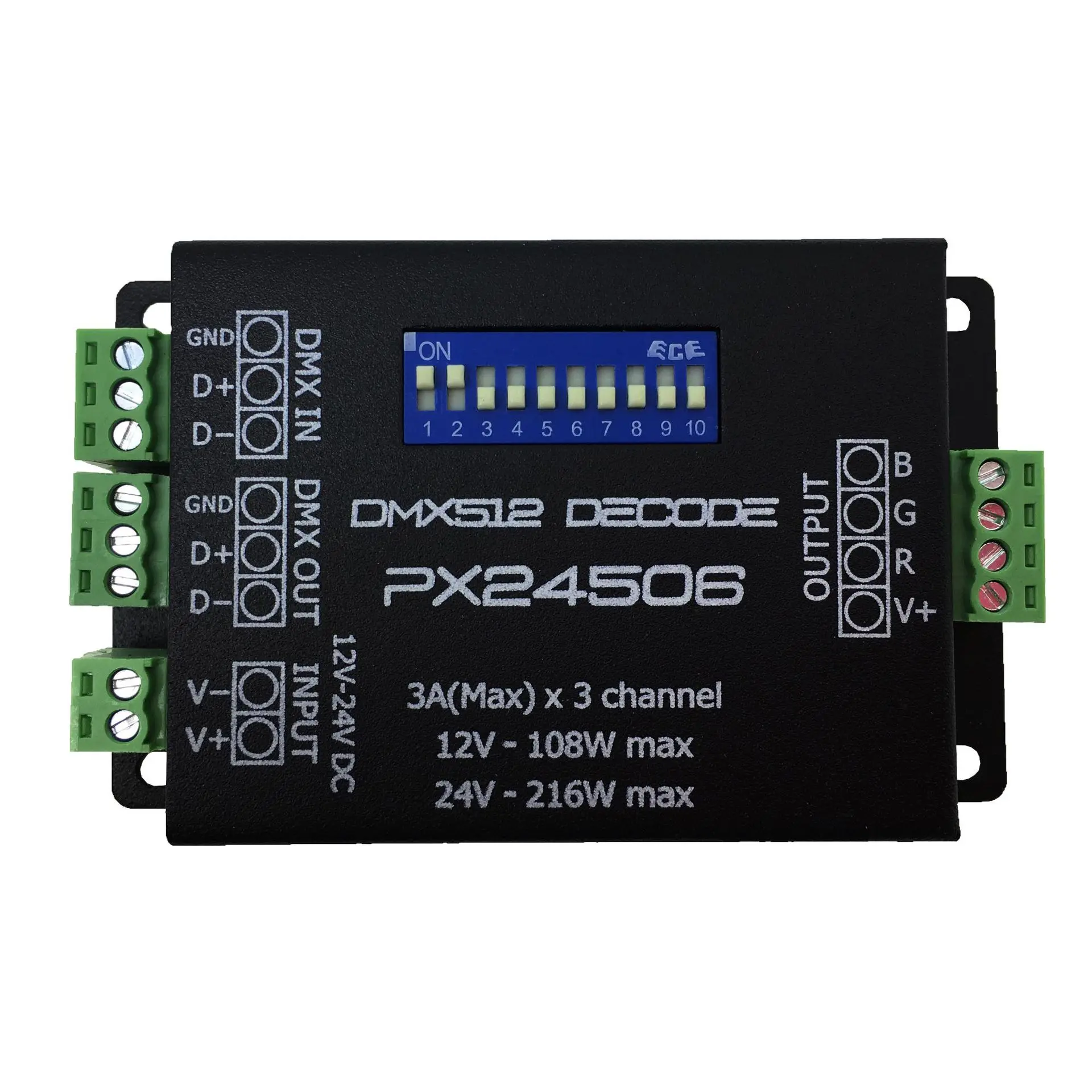

Внешний вид

(1) интерфейс ввода сигнала DMX (2) DMX выходной Интерфейс сигнала (3) входной интерфейс питания (4) интерфейс настройки Адреса (5) выходной интерфейс драйвера

Интерфейс введение

DMX сигнальный интерфейс

Входные и выходные интерфейсы могут быть изменены для использования

Типичные области применения

Схема 1

Интерфейс настройки Адреса: Как использовать «DMX серия адресов кодовый наборный стол» Адреса кодовый наборный стол серии DMX: DC 12-24 V вход, питание для декодера и лампы, которые он занимает. Драйвер Выходной интерфейс: общий анод, V + и красные/зеленые/голубые/желтые/белые Светоотражающие B интерфейс, может управлять виды модуль rgb или одноцветных модуль, можно регулировать ток на выходе в соответствии с реальной нагрузки.

Обратите внимание

Подключите анод и RGB провод общего анода модуль RGB к выходному интерфейсу декодера напрямую; Подключите провод анода одноцветного модуля к V + on decoder, и подключите катодный провод к одному из RGB pin в соответствии с цветом светодиодный; Подключите несколько цветов Одноцветный модуль к одному декодеру, Пожалуйста, подключите их анодные провода к V + pin на декодере.

Подключения DMX-512 сигнала

DMX сигнальный кабель используется в кабеле CAT-5 или три-защищаемый сердечник кабеля и DMX сигнальная имеет положительный (+) полюс и отрицательный (-) полюс. При сварке кабеля сигнала DMX, необходимо обратить большое внимание, чтобы отличить положение (+) и отрицательный (-), а затем подключите кабель сигнала DMX512 с соответствующим входным интерфейсом PX24506 правильно. Подключите сигнальный терминал в конце всего connetion (для PX24506 DIP-переключателей, заданного в раздел 10 can)
