Описание
Введение:

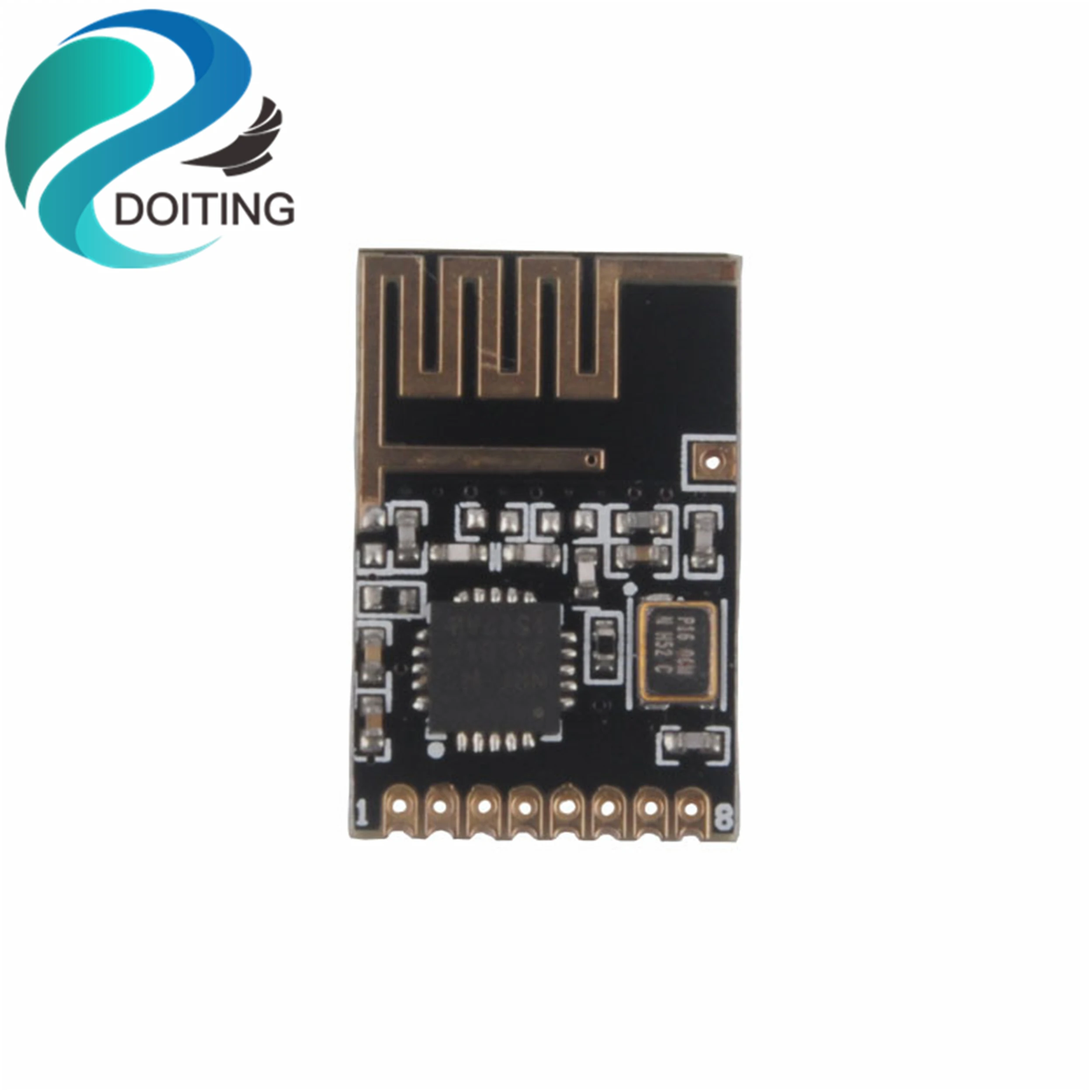

2,4G SMD модуль-это небольшой объем, 2,4G беспроводной модуль с бортовой антенной, высокая скорость полета (до 2 Мбит/с), SPI интерфейс, чистый аппаратный модуль для трансивера и трансивера; высокая стабильность, высокая производительность, спектр Хорошие тестовые характеристики, небольшой размер, с использованием всех компонентов промышленного класса. 2,4G SMD модуль может быть широко использован в различных Интернет вещей приложений, подходит для беспроводной мыши и клавиатуры, беспроводной пульт дистанционного управления, соматосенсорного оборудования, активной RFID, NFC, маломощный саморегулирующийся сетевой беспроводной датчик сетевой узел и т. Д. Идеальное решение для вашего применения. Модуль SMD 2,4G упакован в отверстия для штампов. Будь то обучение или массовое производство, оно может быть быстро подключено к существующим продуктам и является очень conve.Особенности:
Отверстие для штампов, ультра-маленькая посылка, встроенная антенна 2,4G, компактный размер, простота в использовании Поддержка шестиканального приема данных Поддержка методов общей модуляции, таких как GFSK/FSK Поддерживает скорость передачи данных 2 Мбит/с/1 Мбит/250 кбит/с Многочастотная точка: 126 частотных точек, удовлетворяющих потребности Многоточечной Связи и частотной связи Внутренняя интегрированная высокая PSRR LDO Широкий диапазон напряжения: 1,9 ~ 3,6 В Средний ток излучения как низкий как 110ма Чувствительность приема:-96 дБм @ 250 кбит/с Максимальная мощность передачи: + 7 дБм 4-провод SPI интерфейс со скоростью до 10 МГц Внутренний интегрированный Интеллектуальный протокол ARQ baseband protocol engine Аппаратный выход прерывания Данных трансивера Поддержка 1bit RSSI выход Низкая стоимость применения: SI24R1 интегрирует все высокоскоростные части обработки сигналов, связанные с РЧ-протокол, такие как автоматическая повторная передача утерянных пакетов данных и автоматическое генерация ответных сигналов. SPI интерфейс SI24R1 может быть соединен с аппаратным SPI портом микроконтроллера или с микроконтроллером I/. Порт O смоделирован, а Внутренний FIFO может быть соединен с различными высокоскоростными и низкоскоростными микропроцессорами, что удобно для использования недорогих одночиповых микрокомпьютеров. Легко разработать: так как слой связи полностью интегрирован в модуль, он очень прост в разработке. Функция автоматической повторной передачи, автоматическое обнаружение и повторная передача утерянных пакетов данных, время повторной передачи и количество повторных передач. Программное управление автоматически сохраняет функцию автоматического ответа пакета без получения сигнала ответа. После получения допустимых данных модуль автоматически отправляет ответ. Сигнал, нет необходимости отдельно обнаружение несущей программы-Обнаружение фиксированной частоты встроенное оборудование Обнаружение ошибок CRC и точка-многоточечный адрес связи управление счетчиком ошибок передачи пакетов и функция обнаружения несущей используется для настройки изменения частоты можно одновременно установить шесть адресов каналов приема, Которое может быть селективно отверстие для штампа открытого принимающего канала имеет шаг 1,27 мм для легкого встроенного применения.
Тип подключения:
VCC: источник питания, должен быть между 2,0-3,6 В GND: Заземление, подключенное к контрольной мощности ДНС: Вход: модуль чип выберите pin для запуска SPI связи CE: Вход: модуль управления pin MOSI: Вход: модуль SPI ввода данных Pin SCK: Вход: модуль SPI автобус часы IRQ: выход сигнала прерывания модуля, активный низкий MISO: выход: модуль SPI вывода данных PinОтгрузочная ведомость:
1 шт. XH-NF-03 модульПримечание:
Больше документов можно загрузить в wiki. doit. am.
Характеристики
- Номер модели
- XH-NF-03
- Тип продукта
- Электробритвы Запчасти
