Описание
Введение:

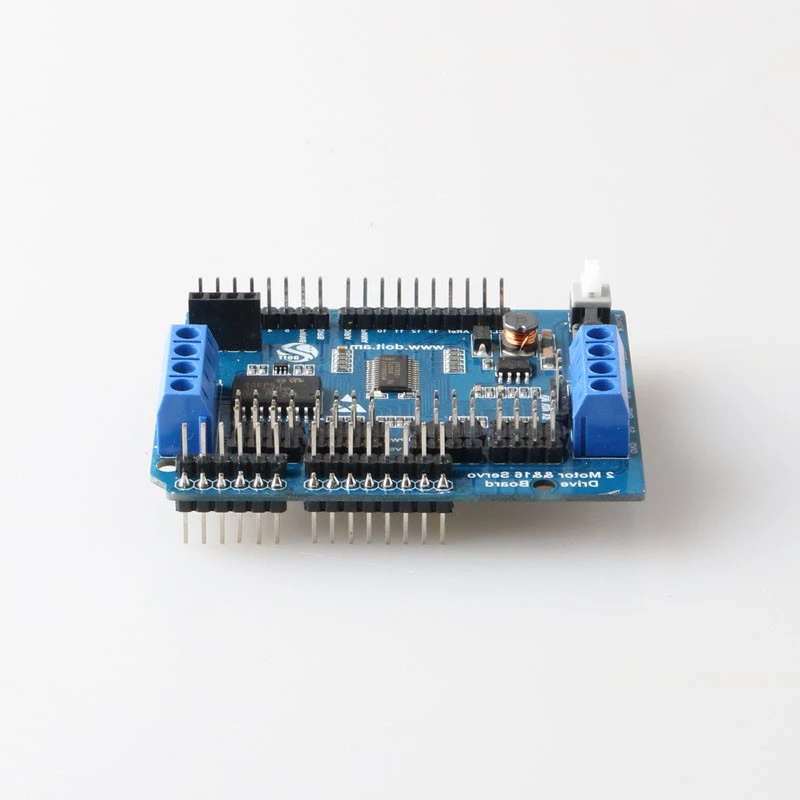

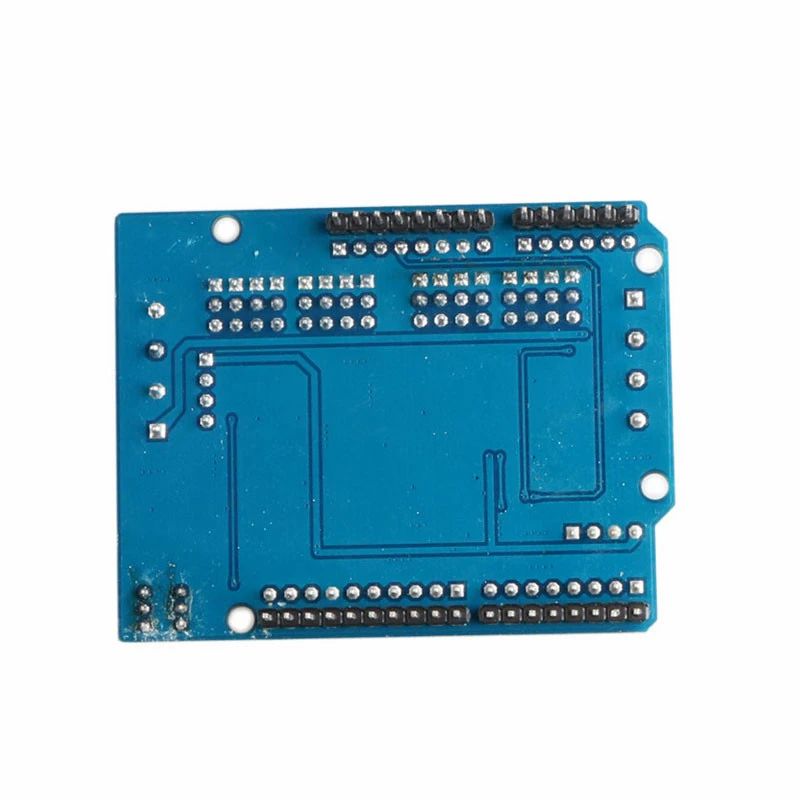

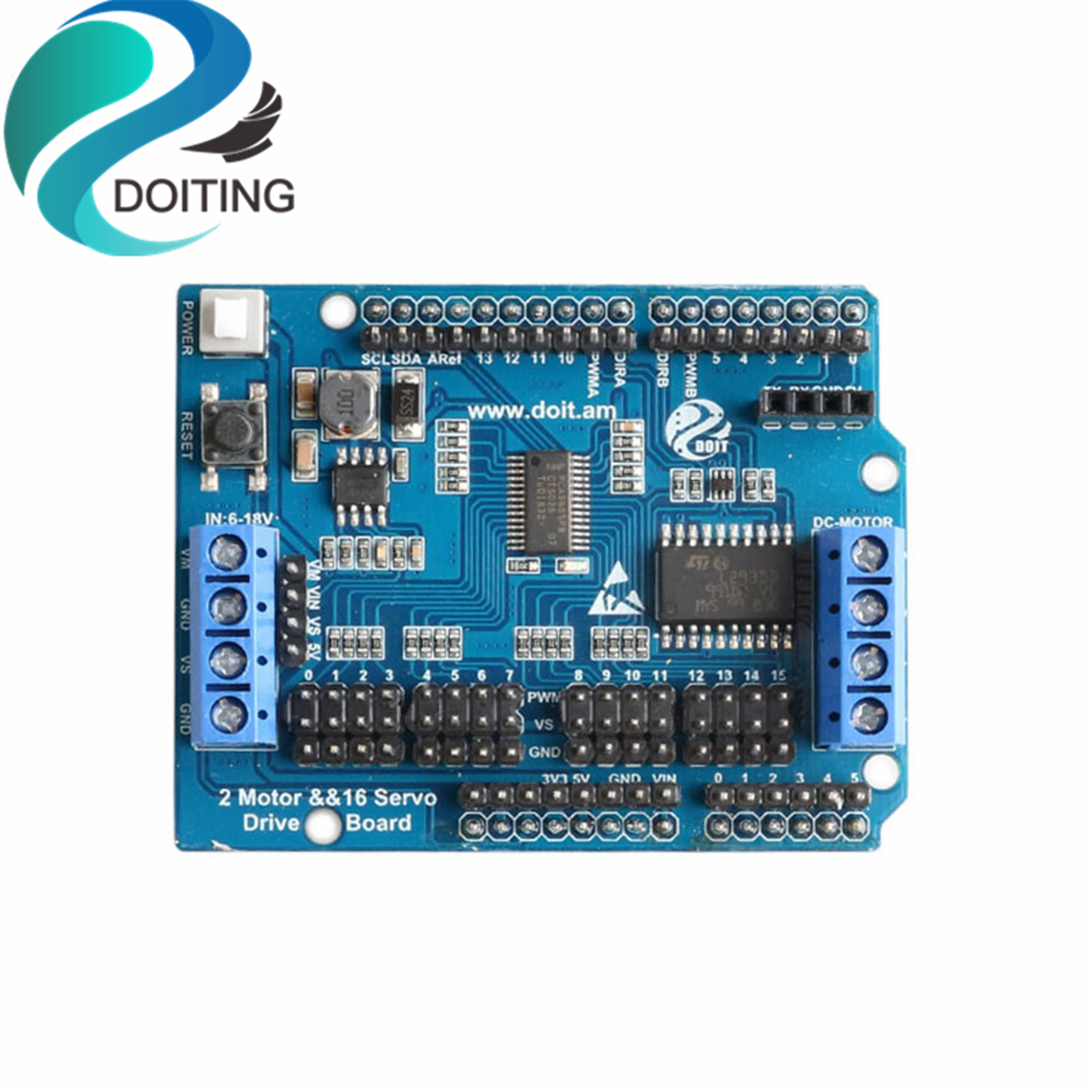

2-полосная мотор 16-way сервопривод доска является двигателем и сервопривод модуль совместим с Arduino UNO и ESPduino. Модуль разработан с помощью подключаемой платы и может быть напрямую подключен к плате Arduino UNO или espdu. Этот продукт может управлять 2 моторами постоянного тока (4,5 ~ 36 В) и 16 сервоприводами (5 ~ 18 в) в то же время, подходит для управления мобильным роботом с помощью руки робота. Модуль принимает отличный мощный двигатель выделенный полный мост чип L293DD производства STMicroelectronics. Он может непосредственно управлять 2 двигателями постоянного тока или 1 шаговым двигателем, и ток вождения может достигать 1,2 А. Схема схемы разумна, посылка-это посылка d и установка очень удобна. Модуль использует интерфейс межсоединений интегральных схем для того чтобы контролировать 16-ходовой сервоприводом. Модуль использует порт ввода-вывода Arduino UNO и espduв качестве порта управления, поэтому он занимает только четыре порта платы управления D6, D7, D8, D9 (D12, D13, D14, d15 для espdu), соответственно PWMB (скорость двигателя B), DIRB (направление двигателя B), PWMA (Скорость мотора а), функция DIRA (направление мотора А). Модуль принимает удобную схему дизайна, а переключатель кнопки питания позволяет удобно переключать питание. Этот модуль может быть непосредственно использован для управления интеллектуальными роботами, используя Bluetooth (резервный линейный интерфейс) или управление wifi, контрольное управление UNO source см. ПриложениеПродукт технические характеристики:
Потребляемая мощность: Электропитание двигателя (VM): 4,5 V ~ 36 V, может питаться отдельно; Сервопривод питания (вин): 5 ~ 18 в, может питаться отдельно; Использование одного источника питания: Открытая цепь ВМ и вин, (отдельно Управляйте мотором, 6 ~ 36 В); Открытая цепь против и вин, отдельно Управляйте сервоприводом (6 ~ 18 В); Короткое замыкание ВМ и Вин при коротком замыкании против и 5 В. Одновременное управление двигателем (6 ~ 18 V) и сервоприводом 16 5 V Часть привода двигателя Рабочий ток Io: ≤ 1.2A; Максимальная рассеиваемая мощность: 4 Вт (T = 90 °C) Входной уровень управляющего сигнала: высокий уровень: 2,3 в ≤ VIH ≤ VIN; низкий уровень:-0,3 в ≤ VIL ≤ 1,5 в Рабочая температура:-25 °C ~ + 125 °C Форма привода: двойной привод высокой мощности h-моста Вес модуля: около 46 г
Отгрузочная ведомость:
2015 г. 1 предметДвигатель сервопривод доскаПримечание:
Больше документов можно загрузить в wiki. doit. am. Плата водителя синяя/зеленая Случайная Доставка
Характеристики
- Номер модели
- other
- Тип продукта
- Питание очищающее устройство Запчасти
