DP2 15 Вт регулируемый DC-DC CC CV USB 5 В до 3,3 В 9 в 12 В 24 в 30 в повышающий/понижающий модуль питания Регулируемый повышающий понижающий преобразователь 0

251 руб.

Цвет:

Описание

DP2 15 Вт регулируемый DC-DC CC CV USB 5 В до 3,3 В 9 в 12 В 24 в 30 в повышающий/понижающий модуль питания Регулируемый повышающий понижающий преобразователь 0

1. Описание:

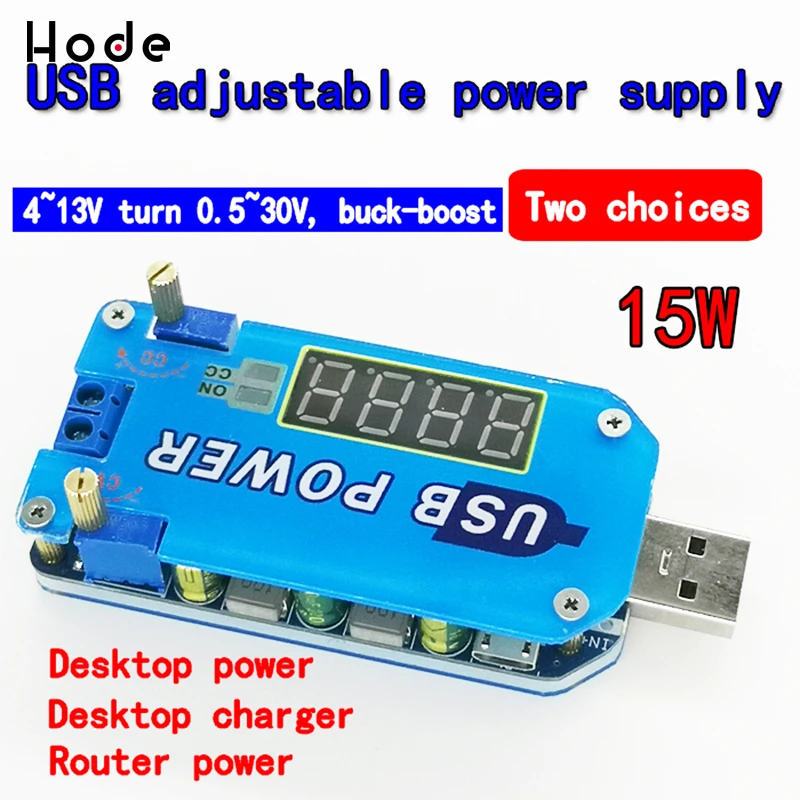

ZK-DP2 является постоянным регулируемым постоянным напряжением постоянного тока повышающий/понижающий модуль питания с светодиодный дисплеем цифровой трубки. отобраотображение отображение выходного напряжения, выходного тока и регулируемый выходвыходвыходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный.
2. Особенности:
1>. Поддержка защиты от короткого замыкания
2>. Поддержка защиты от обратного потока
3>. Поддержка постоянного напряжения постоянного тока
4>. 4-битный цифровой трубчатый дисплей
5>. Три режима входной мощности
6>. Поддержка защиты от перегрузки по току
7>. Поддержка защиты от перенапряжения
8>. Поддержка защиты от питания
9>. Поддержка защиты от перегрева
10>. Поддержка режима зарядки
11>. Высокое разрешение
12>. Несколько параметров могут отображаться в свою очередь
13>. Удобный внешний корпус.
3. Параметры:
1>. Название продукта: ZK-DP2 USB 2A шаг вверх/вниз Модуль питания с оболочкой
2>. Номер продукта: ZK-DP2
3>. Входное напряжение для колодок: DC 4,0-13,0 в
4>. Входное напряжение для USB: DC 5,0 в
5>. Выходное напряжение: DC 0,5-30,0 в
6>. Выходной ток: 2А
7>. Выходная мощность: 15 Вт (макс.)
8>. Точность отображения напряжения: +/-0,1 в
9>. Разрешение дисплея напряжения: 0,1 в
10>. Диапазон отображения тока: 0 ~ 2.2A
11>. Точность отображения тока: +/-0.05A
12>. Разрешение дисплея напряжения: 0.001A
13>. Диапазон отображения мощности: 0 ~ 99.99Ah
14>. Точность мощности: 0,00 Вт ~ 15,0 Вт
15>. Порог температуры защиты: 100 °
16>. Эффективность преобразования: 95%
17>. Рабочий ток: 30 мА
18>. Защита от короткого замыкания: Да
19>. Защита от обратного потока: Да
20>. Защита от перегрузки по току: Да
21>. Защита от перенапряжения: Да
22>. Защита от перегрузки: Да
23>. Диапазон рабочих температур:-20 ° ~ 85 °
24>. Диапазон рабочей влажности: 0%-95% относительной влажности
25>. Размер: 84*35*24 мм
4. Кнопка/потенциометр/светодиодный
1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.
2>. левая кнопка: длинное нажатие используется для установки по умолчанию включения или выключения для следующего повторного питания в режиме отображения или как «минус» в режиме калибровки. короткое нажатие для выбора выходного напряжения в режиме отображения.
3>. правая кнопка: длинное нажатие используется для входа или выхода из режима настройки калибровки в режиме отображения или как «плюс +» в режиме калибровки. короткое нажатие для переключения отображения выходного напряжения, выходного тока, выходной мощности или отображения этих параметров в свою очередь.
4>. Потенциометр CV: Отрегулируйте выходное напряжение. Увеличьте выходное напряжение при вращении по часовой стрелке. Поверните потенциометр CV на 10 поворотов против часовой стрелки, если выходное напряжение не может быть настроено.
5>. потенциометр CC: Регулировка выходного тока. увеличьте выходной ток при вращении по часовой стрелке. примечание: он не сохраняет фиксированный выходной ток. когда ток нагрузки достигает заданного значения тока, модуль начинает фиксировать выходные данные этого значения.
6>. Светодиодный индикатор: зеленый индикатор выхода. Он включится, когда есть выход на выходе терминала. В противном случае он выключен.
7>. CC светодиодный: красный индикатор постоянного тока. Он входит в Постоянное Текущее состояние, когда ток нагрузки достигает заданного тока и CC индикатор постоянного тока включается.
8>. Входной терминал: Есть три способа ввода:
8,1>. Метод 1: стандартный тип A USB папа. Он просто может входить 5 в постоянного тока.
8,2>. Метод 2: Micro USB Female. Он просто может входить 5 в постоянного тока.
8,3>. Метод 3: IN + и IN-pads. Он может входить DC 4,0 V-13,0 V.
8,4>. Можно выбрать только один метод ввода.
9>. Выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может выводить 0,5-30,0 В постоянного тока.
5. Калибровка:
1>. ZK-DP2 может калибровать выходное напряжение и выходной ток.
2>. калибровка выходного напряжения: Нажмите и удерживайте правую кнопку при отображении выходного напряжения в калибровку выходного напряжения. затем экран будет мигать. короткое нажатие левой кнопки для уменьшения значения. короткое нажатие правой кнопки для увеличения значения. нажмите и удерживайте кнопку вправо снова, чтобы сохранить и выключить режим настройки.
3>. калибровка выходного тока: Нажмите и удерживайте правую кнопку при отображении выходного тока в калибровочный выходной ток. затем экран будет мигать. короткое нажатие левой кнопки для уменьшения значения. короткое нажатие правой кнопки для увеличения значения. нажмите и удерживайте кнопку вправо снова, чтобы сохранить и выключить режим настройки.
6. Защитные функции:
1>. Защита от перенапряжения: модуль автоматически отключит выходное напряжение, если выходное напряжение более 30,5 в.
2>. Защита от перегрузки по току: модуль отключит выход автоматически, если выходной ток более 2 А.
3>. защита от избыточной мощности: модуль отключит выход автоматически, если выходная мощность более 15 Вт. будет отображаться '-OP-'. пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».
4>. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0.05a.это не может отображать выходной ток, если ток составляет 10 ~ 40 мА.
5>. защита от перегрева: модуль отключит выход автоматически, если термпература больше 100 °. будет отображаться '-OT-'. пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».
7. Использование шагов:
1>. Как обычный понижающий модуль питания:
1,1>. Подключение правого входного напряжения на входном терминале;
1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть скорректировано.
1,3>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.
1,4>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)
1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.
1,6>. тестирование и использование (E. g: Максимальный выходной ток модуля составляет 1А при отображении 1А на мультиметре. красный светодиодный индикатор включится, если выход достигает 1 А. иначе светодиодный выключен.)
1,7>. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение.
1,8>. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока.
2>. Как зарядное устройство:
2,1>. топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. вызывает чрезмерный ток зарядки даже повреждает аккумулятор. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается обратно на постоянное напряжение зарядки.
2,2>. убедитесь в плавающем напряжении заряда и токе заряда аккумулятора. если параметр литиевой батареи составляет 3,7 в/2200 мА · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1С, который составляет 2200 мА.
2,3>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).
2,4>. проверьте выходное напряжение мультиметром и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает требуемого плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в)
2,5>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.
2,6>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)
2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.
2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.
3>. Как светодиодный драйвер постоянного тока высокой мощности:
3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.
3,2>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).
3,3>. Проверьте выходное напряжение мультиметром на выходном терминале и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный.
3,4>. Поверните потенциометр CC против часовой стрелки более 10 витков.
3,5>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)
3,6>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный рабочий ток.
3,7>. Светодиодный подсоединитель и тест.
8. Примечание:
1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.
2>. Пожалуйста, не короткий выход.
3>. «In-» и «Out-» не могут быть соединены вместе, в противном случае модуль не может поддерживать постоянный ток на выходе.
4>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.
5>. Пожалуйста, понижайте выходную мощность, если модуль горячий.
6>. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.
7>. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока.
8>. На поверхности корпуса имеется защитная пленка. Рекомендуется оторвать его для более четкого эффекта.
9>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.
9. Применение:
1>. Обычный источник питания;
2>. Зарядное устройство;
3>. Светодиодный привод;
4>. Отображение напряжения прибора;
5>. Измерительный прибор;
6>. Испытание цепи;
7>. Преобразование мощности.
10. Посылка:
1>. 1 шт. ZK-DP2 USB 2A повышающий/понижающий модуль питания
