DP50V5A Постоянное Напряжение Ток понижающий программируемый модуль питания Преобразователь напряжения цветной ЖК-вольтметр

Описание

Общая информация

IN +: вход положительный IN-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание:Диапазон входного напряжения составляет 6-55 В постоянного тока, а 55 в-это предельное напряжение; пожалуйста, оставьте место для использования. Иначе он будет сгореть. Вход должен быть источником питания постоянного тока, а не 220 В переменного тока, иначе он будет сгореть тоже. Хотя этот модуль имеет защиту обратного подключения и защиту от короткого замыкания на выходе, вы можете использовать в строгом соответствии с описанием подключения для подключения. При подключении блока питания с выходом модуль будет сгореть.

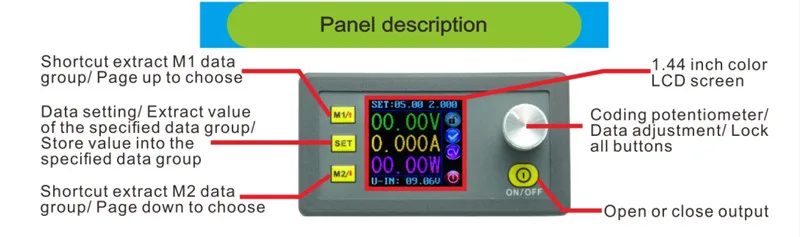

4. Описание панели и интерфейса дисплея

5. Инструкция по эксплуатации

При подключении источника питания на экране сначала отображается окно приветствия, а затем входит в основной интерфейс. На основном интерфейсе на верхней части экрана находится установленное на выходе значение напряжения и установленное на выходе значение тока. Большое значение алфавита слева-это текущее реальное выходное напряжение, текущий реальный выходной ток и текущая реальная выходная мощность. Входное напряжение находится на нижней части экрана. Справа от экрана есть несколько значков рабочего состояния, значок блокировки клавиш, значок ненормального выходного состояния, значок постоянного напряжения и постоянного тока, значок набора данных и значок открытия или закрытия вывода.

5,1 Установите выходное напряжение и выходной ток на основном интерфейсе.

На основном интерфейсе, нажмите кнопку SET в ближайшее время, вы можете войти в состояние настройки данных. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите кнопку кодирования потенциометра, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите выключить регулировку числового значения, нажмите кнопку summary SET. В то же время заданное значение будет сохранено. Или вы ничего не можете сделать в течение одной минуты, статус будет автоматически создан и заданный будет сохранен также.

На основном интерфейсе вы можете дважды нажать клавишу SET, чтобы войти в интерфейс настройки данных.

(1) Установите выходное напряжение и выходной ток на интерфейсе настройки данных. На интерфейсе настройки данных, нажмите в ближайшее время M1/↑или M2/}, чтобы открыть страницу вверх или вниз, чтобы U-SET или I-SET, И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Включите потенциометр для регулировки числового значения. Если вы хотите выключить регулировку числового значения, нажмите кнопку "коротко Установить".

(2) Установите значение защиты. На интерфейсе настройки данных нажмите в ближайшее время M1/↑или M2/↓, чтобы перейти на страницу вверх или вниз, чтобы S-OVP, s-OCP или S-OPP, а затем нажмите в ближайшее время потенциометр для настройки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите выключить регулировку числового значения, нажмите кнопку "коротко Установить".

(3) Регулировка яркости экрана. На интерфейсе настройки данных нажмите в ближайшее время M1/↑или M2/↓, чтобы перейти на страницу вверх или вниз, чтобы B-LED, И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус регулировки яркости экрана. Включите потенциометр для регулировки нужного числового значения. Если вы хотите выключить регулировку числового значения, нажмите кнопку "коротко Установить". Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0 Самый темный; ранг 5 самый яркий. Вы можете выбрать то, что вам нравится.

(4) Настройка данных и хранение указанной группы данных. На интерфейсе настройки данных нажмите в ближайшее время M1/↑или M2/↓ to pВозраст вверх или страница вниз до M-PRE, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать нужную Вам группу данных. Затем будет отображена нужная вам группа данных. И затем нажмите потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите потенциометр для выбора включения или выключения. При выборе ON группа данных извлекается и статус вывода остается таким же. При выборе Выкл группа данных извлекается и вывод закрыт. Если вы хотите завершить выбор набора данных, нажмите кнопку summary set. Затем нажмите в ближайшее время M1/↑или M2/}, чтобы перейти на страницу вверх или вниз в другое место, чтобы отрегулировать необходимые данные. После завершения настройки данных удерживайте нажатой клавишу SET более 2 с, все данные, которые вы устанавливаете, автоматически будут храниться в указанной группе данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать в ближайшее время установить ключ обратно к основному интерфейсу.

6. Описание функции.

6,1 открыть или закрыть выход. Вы можете нажать кнопку ВКЛ/ВЫКЛ, чтобы открыть или закрыть выход на любом интерфейсе.

6,2 блокировка кнопки, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 с, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, сохраняйте нажатие потенциометра codding более 2 s, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

6,3 M0-M9 десять групп данных

Группа M0 является группой данных по умолчанию загрузки. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет касаться группы данных M0 и будет автоматически храниться в группе данных m0.

6,4 извлечение ярлыка хранения данных Группы M1 или M2.

На основном интерфейсе удерживайте нажатие M1 или M2 более 2 s, будет извлекаться Соответствующая группа данных. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

6,5 извлеките указанную группу данных.

На основном интерфейсе удерживайте нажатой клавишу SET более 2 s, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования, чтобы выбрать нужную Вам группу данных. А затем нажмите в ближайшее время клавишу SET, вы можете извлекать указанную Вам группу данных.
