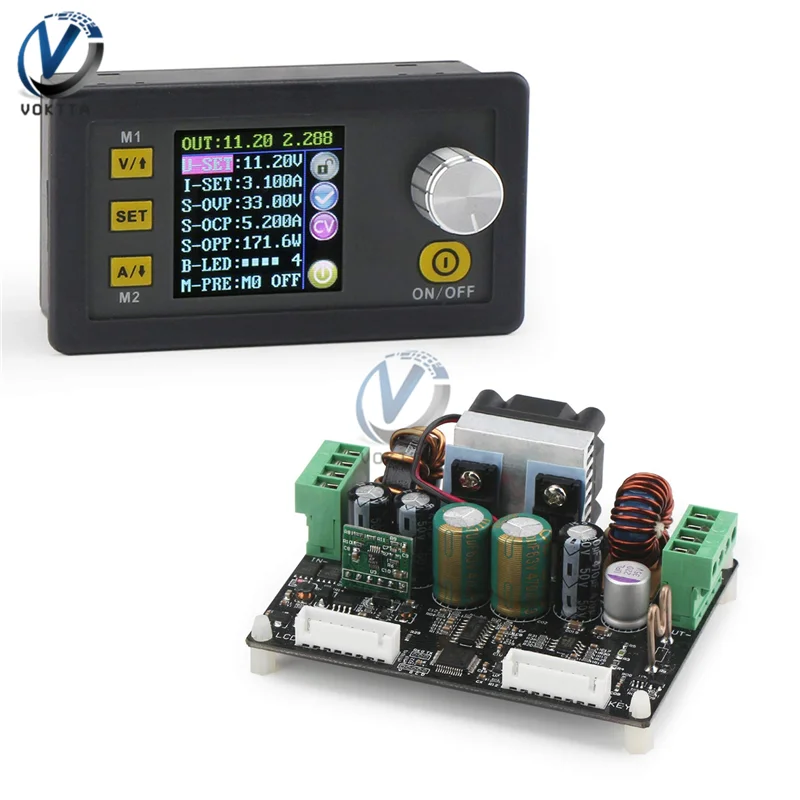

Описание:

Модуль питания с цифровым управлением Buck-Boost поставляет набор аналоговых интеграционных и цифровых функций управления в один. Диапазон регулируемого выходного напряжения 0-32,00 в, шаг 0,01 в. Его регулируемый диапазон выходного тока 0-5.000A, шаг на 0.001A. Этот модуль имеет функцию отключения питания и может хранить 10 групп предустановленное значение. И он также имеет функцию извлечения быстро двух групп сохраненных значений. По сравнению с традиционным аналоговым блоком питания, более удобно быстро извлекать требуемое напряжение или ток. ЖК-дисплей на модуле имеет функцию цифрового Вольтметр и амперметр. Вы можете просмотреть предустановленное напряжение, входное напряжение, выходное напряжение, предустановленный ток, выходной ток, выходную мощность и т. Д. на выходном состоянии напоминаем область, вы можете видеть, что выход открывается или нет, состояние постоянного напряжения и постоянного тока, выход нормальный или нет, Ключ заблокирован или нет, и используемые в настоящее время группы данных. При настройке интерфейса данных можно регулировать значение перенапряжения, значение перегрузки по току, значение перегрузки по мощности, группа данных и яркость ЖК-дисплея. Этот модуль принимает buck-boost структуру; когда входное напряжение ниже, равное или выше выходного напряжения, выходное напряжение по-прежнему стабильное и изменяемое. Эта функция имеет широкий спектр применения.

Технические параметры:

Диапазон входного напряжения: 6,00-40,00 в

Диапазон выходного напряжения: 0-32,00 в

Выход ток: 0-5.000A

Диапазон выходной мощности: 0-160 Вт

Вес изделия: около 227 г

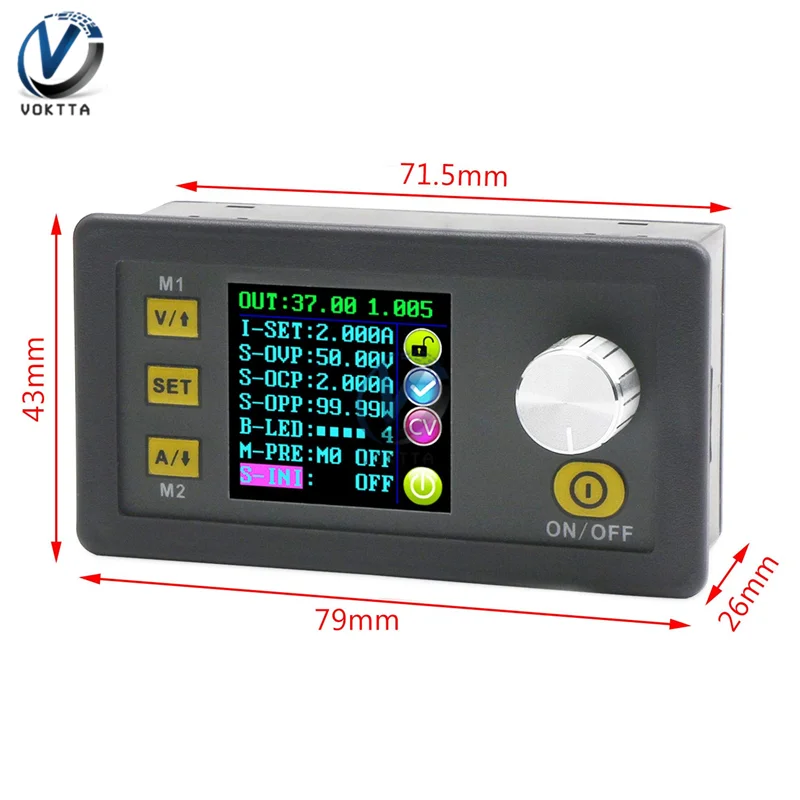

Размер модуля дисплея: 79*43*26 (мм) (Д * Ш * В)

Открытый размер: 71 мм * 39 мм

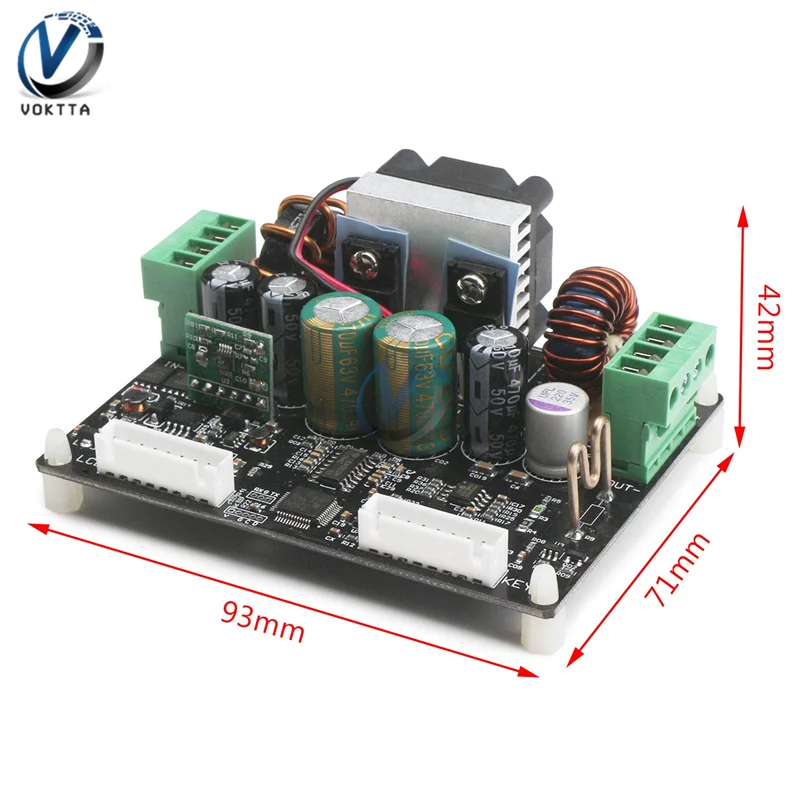

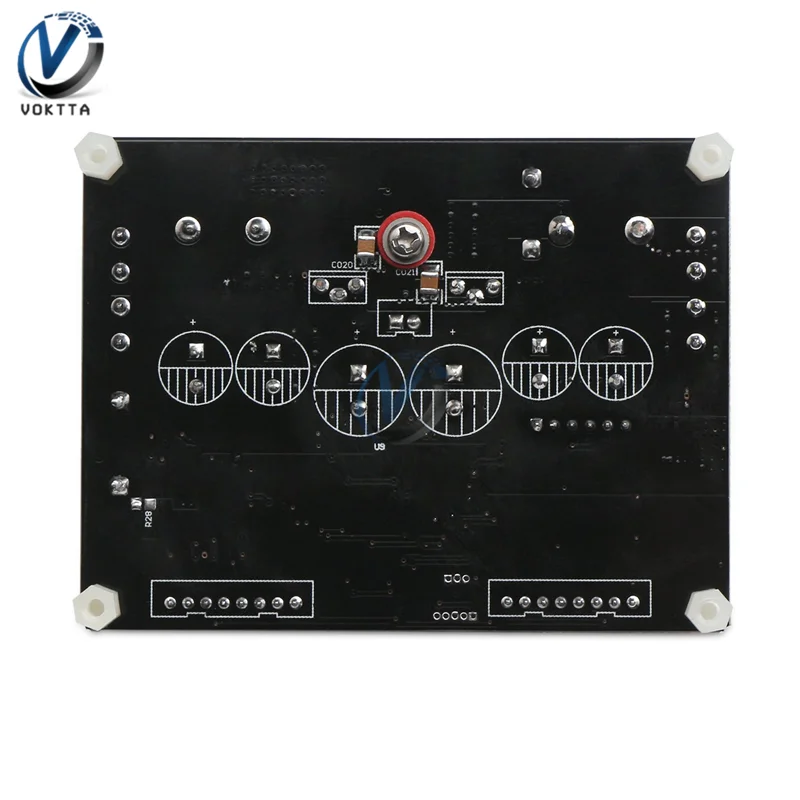

Размер модуля питания: 93*71*42 (мм) (Д * Ш * В)

Длина соединительной линии: 200 мм

Фиксированное расстояние между отверстиями: 86 мм, 64 мм

Максимальный допустимый входной ток: 10А

Выходная пульсация: около 100 mVpp

Выходное напряжение программа и чтение обратно Разрешение: 0,01 в

Выходная Текущая программа и разрешение чтения: 0.001A

Программа выходного напряжения и точность считывания: ± (0.5% + 1 цифра)

Выходная Текущая программа и точность чтения: ± (0.5% + 3 цифры)

Температура среды применения:-10°c ~ 45°c

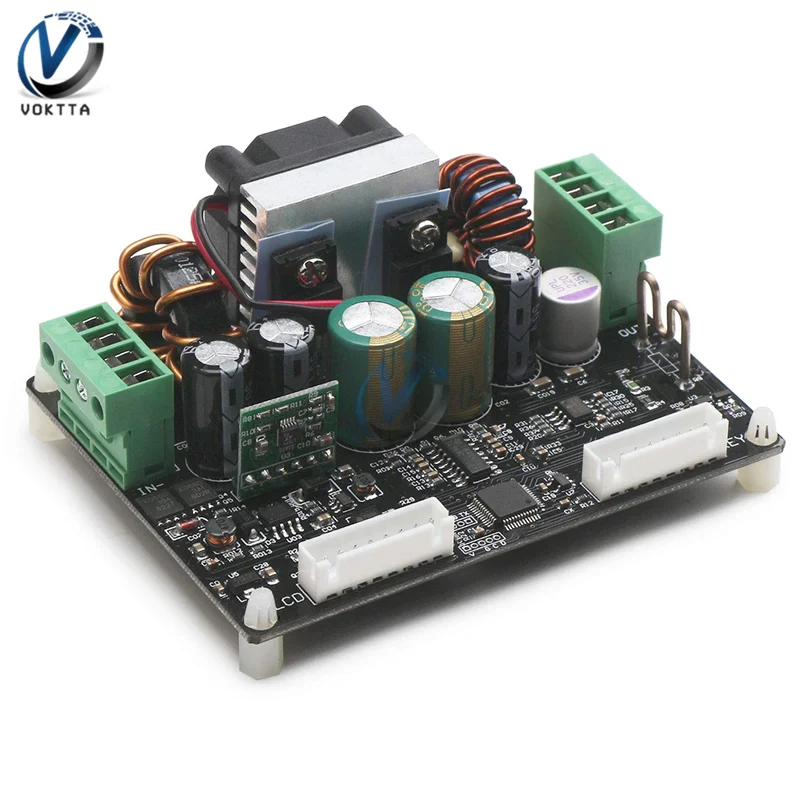

Описание подключения:

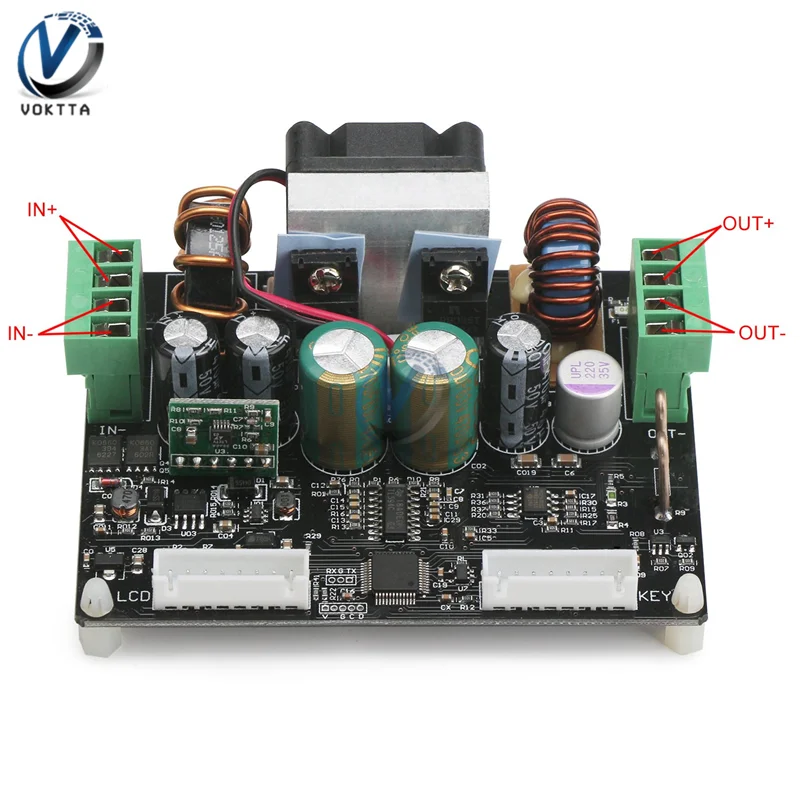

IN +: вход положительный IN-: вход отрицательный:

Выход +: выход положительный: выход-: Выход Отрицательный

Примечание: Диапазон входного напряжения составляет 6-40 В постоянного тока и 40 В-это предельное напряжение; пожалуйста, оставьте комнату для использования. Иначе он будет гореть. Вход должен быть источником питания постоянного тока, а не переменным током 220 В, иначе он также будет гореть. Хотя этот модуль имеет обратную защиту подключения и защиту от короткого замыкания, вы можете muse в строгом соответствии с описанием подключения для подключения. При подключении питания к выходу модуль будет гореть.

Панель Описание:

1-Настройка напряжения/страница до выбора/извлечение ярлыка M1 группа данных

2-значение настройки/извлечения данных указанной группы данных/значения хранения в указанную группу данных

3-текущая Настройка/страница вниз, чтобы выбрать/ярлык извлечения M2 группы данных

4-1,44 дюймовый цветной ЖК-экран

5-кодирования потенциометр/данные регулировка/Блокировка всех кнопок

6-открыть или закрыть выход

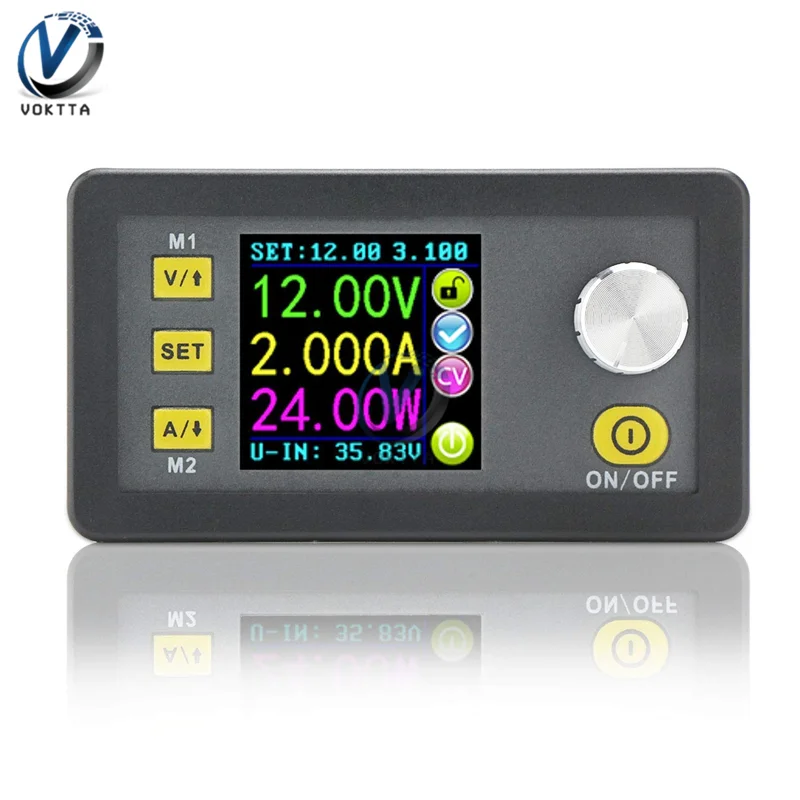

Дисплей Описание интерфейса

7-предустановленное значение выходного напряжения

8-фактическое значение выходного напряжения

9-фактическое значение выходного тока

10-фактическое значение выходной мощности

11-фактическое значение входного напряжения

12-предустановленное значение выходного тока

13-ключ блокировки или разблокировки подсказки

14-Выход нормальный или не подскажу

15-постоянное напряжение и Постоянное Текущее состояние подсказки

16-подсказка набора данных

17-открыть или закрыть выходные данные

18-Предустановленная выходное напряжение

19-предустановленный выходной ток

20-Предустановленная защитное устройство от перенапряжения

21-Предустановленная Перегрузка по току

22-Предустановленная перегрузки

23-Предустановленная яркость экрана

24-Предустановленная набора данных

25-фактическое значение выходного напряжения и выходного тока

Инструкция по эксплуатации:

При подключении источника питания экран сначала показывает окно Добро пожаловать, а затем входит в основной интерфейс. На основном интерфейсе значение выходного набора напряжения и значение выходного набора тока находится на верхней части экрана. Большое значение текста слева-это текущее реальное выходное напряжение, настоящий выходной ток и реальная выходная мощность тока. Входное напряжение находится на нижней части экрана. Есть некоторые значки состояния запуска справа от экрана, значок блокировки ключа, значок ненормального выходного состояния, значок постоянного напряжения и постоянного тока, значок набора данных и значок открытия или закрытия выходного сигнала.

Установите выходное напряжение и выходной ток на основном интерфейсе.

Нажмите клавишу V/& uarr; в ближайшее время, вы можете войти в состояние настройки напряжения. Затем нажмите потенциометр кодирования, а затем введите для регулировки числового значения. Нажмите потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Поверните по часовой стрелке, чтобы увеличить числовое значение; Поверните против часовой стрелки, чтобы уменьшить числовое значение. Если вы хотите избежать регулировки числового значения, нажмите в ближайшее время V/& uarr;. В то же время заданное значение будет храниться. Или вы не можете ничего сделать за одну минуту, статус будет автоматически сохранен и заданный будет сохранен. Вы можете нажать A/↓, чтобы установить выходной ток таким же образом.

Установите данные на интерфейсе настройки данных

На основном интерфейсе вы можете нажать клавишу SET в ближайшее время, чтобы войти в интерфейс настройки данных. На интерфейсе настройки данных нажмите в ближайшее время V/& uarr; или A/↓, чтобы перейти на страницу вверх или вниз, чтобы U-SET или I-SET, затем установите выходное напряжение и выходной ток таким же образом, как и в основном интерфейсе.

Установите значение защиты.

Страница вверх или вниз до S-OVP, S-OCP или S-OPP место, чтобы установить значение перенапряжения, перегрузки по току и превышения мощности соответственно; когда значение до значения настройки, выход будет закрыт; и есть запрос справа от экрана. И затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки числового значения, которое вы хотите настроить. Поверните потенциометр кодирования для регулировки числового значения. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время.

Регулировка яркости экрана.

Перейдите на страницу вверх или вниз, чтобы B-LED, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в состояние регулировки яркости экрана. Поверните потенциометр кодирования для регулировки нужного вам числового значения. Если вы хотите завершить настройку числового значения, нажмите кнопку в ближайшее время. Есть шесть уровней яркости ЖК-экрана, 0-5 уровня. Ранг 0-самый темный; 5-самый яркий. Вы можете выбрать то, что вам нравится.

Настройка данных и хранение указанной группы данных.

Перейдите на страницу вверх или вниз, чтобы M-PRE, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус выбора групп данных. Поверните потенциометр кодирования, чтобы выбрать группу данных, которую вам нужно просмотреть. Затем будет отображена нужная вам группа данных. Затем нажмите потенциометр кодирования, чтобы войти в состояние изменения выходного состояния. Включите или выключите потенциометр кодирования. При выборе ON группа данных извлекается, а статус вывода остается таким же. При выборе выключения группа данных извлекается и выход закрыт. Если вы хотите выйти из выбора набора данных, нажмите кнопку в ближайшее время. Затем нажмите в ближайшее время V/& uarr; или A/↓, чтобы перейти на страницу вверх или вниз в другое место, чтобы настроить необходимые данные. После настройки данных удерживайте нажатие клавиши SET более 2 с, все данные, которые вы устанавливаете, автоматически сохраняются в указанной группы данных. В то же время вы можете увидеть номер группы справа от экрана. Наконец, вы можете нажать в ближайшее время установить ключ обратно к основному интерфейсу.

Установка по умолчанию загрузки открыть или закрыть выход

Перейдите на страницу вверх или вниз, чтобы S-INI, а затем нажмите в ближайшее время потенциометр кодирования, чтобы войти в статус настройки. Установите, по умолчанию Откройте загрузку; Установите, по умолчанию закройте загрузку.

Функция Описание:

Откройте или закройте выход.

Вы можете нажать кнопку включения/выключения, чтобы открыть или закрыть выход на любом интерфейсе.

Блокируйте кнопку, чтобы избежать неправильной работы.

На любом интерфейсе вы можете удерживать нажатие потенциометра кодирования более 2 s, все кнопки заблокированы. Вы можете увидеть значок блокировки ключа справа от экрана. Если вы хотите разблокировать все кнопки, удерживайте нажатие потенциометра кодирования более 2 s, все кнопки разблокированы. Значок разблокировки ключа будет отображаться справа от экрана.

M0-M9 10 групп данных

M0-группа данных по умолчанию. Когда вы извлекаете нужную Вам группу данных, эта группа данных будет покрывать M0 группы данных и автоматически храниться в M0 группы данных.

Извлеките сочетание данных M1 или M2.

На основном интерфейсе удерживайте нажатие V/& uarr; или A/↓ более 2 s, вы можете быстро извлекать сочетание данных M1 или M2. В то же время соответствующий номер группы данных будет отображаться справа от экрана.

Извлеките указанную группу данных.

На основном интерфейсе удерживайте нажатие кнопки SET более 2 с, порядковый номер группы данных будет отображаться справа от экрана, вы можете повернуть потенциометр кодирования для выбора группы данных, которая вам нужна. И затем нажмите в ближайшее время клавишу SET, вы можете извлекать нужную Вам группу данных.

Примечание:

1. Если вы хотите обеспечить выход при полной нагрузке, вы должны убедиться, что вход выше 18 в и 180 Вт; Обратите внимание на устранение тепла при полной нагрузке.

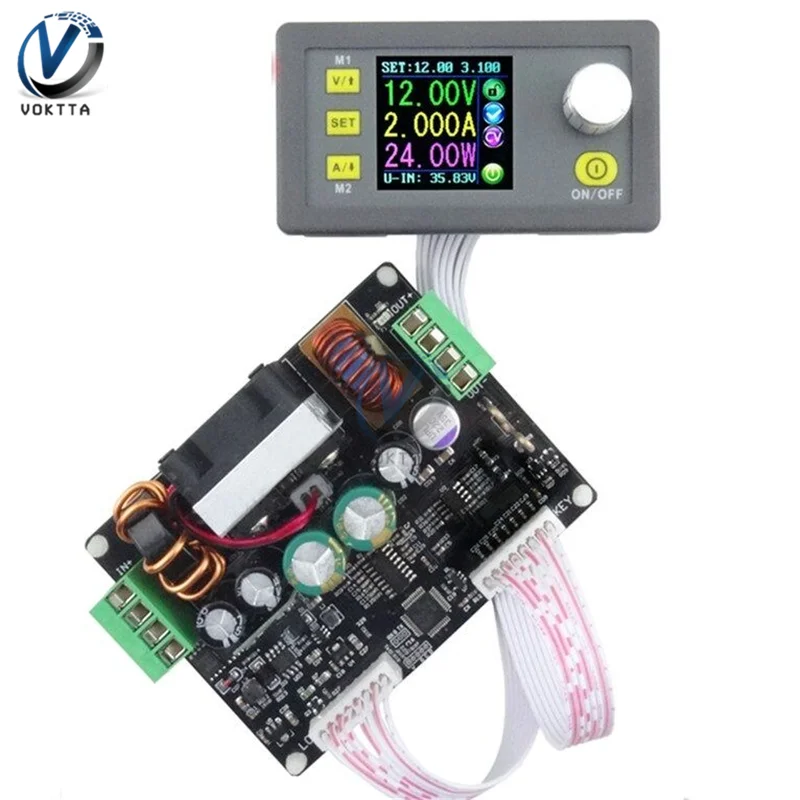

2. Соединение между демонстрационной частью и силовой частью должно быть в соответствии с соответствующими словами. В противном случае он не будет работать по неправильной связи.

Посылка включает в себя:

1 шт. DPH3205 DC6-40V цифровой контроль импульсный регулятор блок питания интегрированный измеритель напряжения тока 160 Вт регулируемый модуль питания
