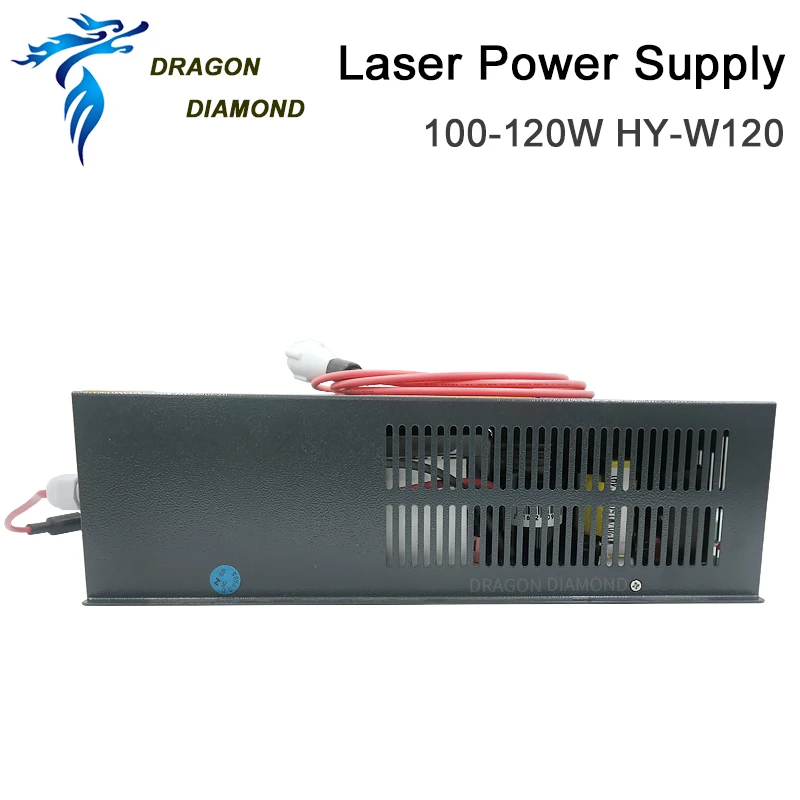

DRAGON DIAMOND 100-120 Вт СО2 лазерный источник питания для CO2 лазерная гравировальная машина для резки HY-W120 серии T/W

Описание

Лазерный Питание

100-120 W HY-W120

Особенности:

1. Нулевая полумостовая мягкая коммутационная плата. Высокая эффективность, быстрый отклик и совпадение различных производителей лазерные трубки.

2. Простое управление портом, сигналы уровня T TL могут управлять лазерным запуском/остановкой.

3. Переключатель защиты для проверки наружной воды, вентиляции и т. Д.

4. Переключатель лазера Мощность Регулировка: вход 0 V-5 V аналогового сигнала, также можете ввести PWM сигналов.

5. Функция защиты от открытого замыкания: Избегайте повреждения лазерного источника питания из-за взрыва лазерной трубки.

6. Заводское испытание на старение: 1. Каждый источник питания проходит 60 градусов и 12 часов испытания на старение при полной нагрузке. 2,500 раз 7 секунд запуск/стоп-тест.

ПродуктВитрина

Хорошая совместимость: она может быть применима к лазерной трубке 100 Вт, изготовленной различными заводами

Быстрая скорость и эффект отклика, высокая производительность, большая мощность резания,

Он также может продлить срок службы лазерной трубки.

Простое управление: запуск и остановка лазера можно легко контролировать на уровне ttl.

Блок питания имеет выходную защиту от открытого замыкания.

Источник питания имеет индикацию TTL сигнал, воду через индикацию сигнала и индикацию выхода лазера.

Этот источник питания имеет пробный лазер Buttonto вручную.

DRAGON DIAMOND 100-120 Вт СО2 лазерный источник питания для CO2 лазерная гравировальная машина для резки HY-W120 серии T/W

Применение: скульптура и резка акрила, ткани, двухцветный лист и резины и т. Д.

Управление инструкция

Схема подключения

Соединение между блоком питания и лазерной трубкой DRAGON DIAMOND 100-120 Вт СО2 лазерный источник питания для CO2 лазерная гравировальная машина для резки HY-W120 серии T/W

Определение клеммы

1	2	3	4	5	6
TH	TL	WP	G	В	5 V

Определение терминала следующим образом:

TH	Вход сигнала	Переключатель управления светом, высокий уровень (> = 3 В)-яркий погружение, низкий уровень (<= 0,3 в)-без погружения света
TL	Вход сигнала	Переключатель управления светом. Высокий уровень-нет света погружения, низкий уровень (<= 0,3 в)-яркий погружение
WP * 1	Вход сигнала	Переключатель управления светом, высокий уровень (> = 3 В)-без погружения света, низкий уровень (<= 0,3 в)-яркий погружение
G	Заземления сигнала	Стопа должна быть подключена к корпусу и заземлению лазерной машины.
* 2	Вход сигнала	Терминал управления лазерным питанием может использовать аналоговый контроль сигнала 0-5 В, также может использовать 5 В ШИМ сигнал для управления
5 V	Выход Мощность	5 В, максимальный выходной ток 20 мА

Подключение между блоком питания и контроллером DRAGON DIAMOND 100-120 Вт СО2 лазерный источник питания для CO2 лазерная гравировальная машина для резки HY-W120 серии T/W

Другое Питание рекомендуется

Модель	Модель номер	Матч лазерная трубка Мощность	Тип лазера	Ссылка
Общие Питание	HY-T35	Срок производства тиража: 30-40 Вт	CO2 лазера	Ссылка
	HY-T50	50 Вт	CO2 лазера	Ссылка
	HY-T60	60 Вт	CO2 лазера	Ссылка
	HY-T80	80 Вт	CO2 лазера	Ссылка
	HY-W120	100-120 W	CO2 лазера	Ссылка
	HY-T150	130-150 Вт	CO2 лазера	Ссылка
	HY-W150	150-180 W	CO2 лазера	Ссылка
Питание Для RECI	DY-10	80 Вт (W1/W2)	CO2 лазера	Ссылка
	DY-13	10 Вт (W4)	CO2 лазера	Ссылка
	DY-20	150 Вт (W2/28)	CO2 лазера	Ссылка
Питание Для завод YUMING	YUEMING-80	80 Вт	CO2 лазера	Ссылка
	YUEMING-150	150 W	CO2 лазера	Ссылка
Питание Для EFR	HY-Es80	80 Вт	CO2 лазера	Ссылка
	HY-Es100	100-120 w	CO2 лазера	Ссылка
	HY-Es150	130-150 w	CO2 лазера	Ссылка
