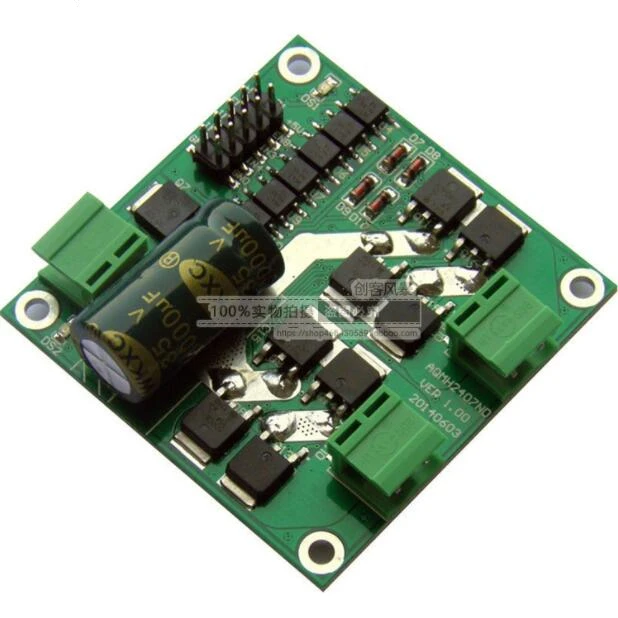

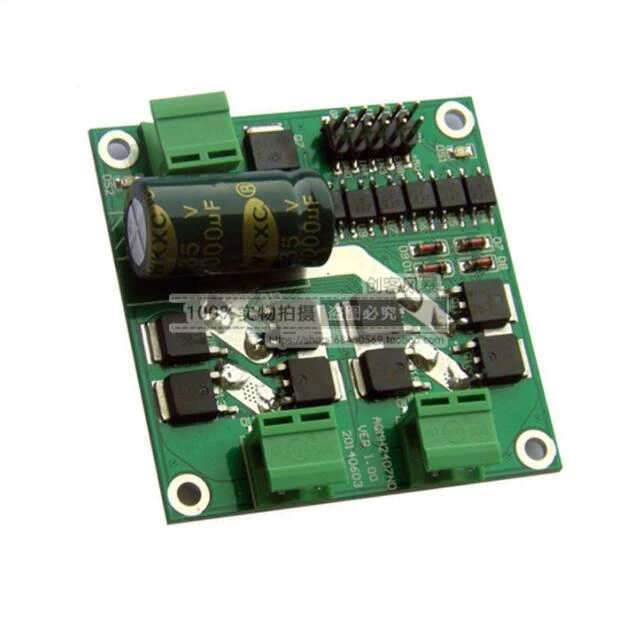

Описание
Характеристики продукта:
1, размер: 55 мм * 55 мм * 20 мм
2, поддержка напряжения 7 В ~ 24 В, защита от недостаточного напряжения
3, двойной интерфейс двигателя, каждый Номинальный выходной ток 7а
4, L298 аналогичная логика управления, каждый поддерживает Трехпроводное управление включает, обратный и тормозной
5. Включите сигнал к внешнему PWM, контрольный сигнал обратного концевого переключателя может быть подключен в серии
6, регулятор поглощения сигнала, Поддержка большинства одночипов прямого привода
7. Использование оптопара изоляции для всех сигналов управления
8, Электростатическая разрядная схема
Принцип обзор:
H-мост модуль ворота, двигатель инверсия с MOS транзистором комбинации, торможения и контроля скорости. Оба имеют одинаковый большой выходной ток L298 гибкие Логические сигналы управления.
Режим помех: контроль сигнала оптопара изоляции, подавление напряжения всплеска питания.
Логика управляющего сигнала: L298 использует ворота для осуществления аналогичной логики управления.
Метод h-моста: h-мост используется с использованием P, N дополнительных МОП-транзисторы.
Защита напряжения источника питания: защита от недостаточного напряжения с помощью микросхемы сброса.
Технические параметры:
1. Диапазон входного напряжения: DC 6,5 V ~ 27 V
2, Номинальное входное напряжение: 12 В/24 В постоянного тока
3. Выходной канал: 2 way
4, Номинальный выходной ток каждого канала: 7A
5, пиковый выходной ток на канал: 50A
6, каждая Номинальная выходная мощность: 84 Вт (блок питания 12 В) 168 Вт (блок питания 24 В)
7, напряжение сигнала управления: 3 ~ 6,5 в
8, каждый контрольный ток сигнала: 3 ~ 11 мА
9, минимальная эффективная PWM ширина импульса: 5us
10, Рабочая температура:-25 °C ~ 80 °C
Характеристики
- Бренд
- MEIBAI
- Упаковка
- Да
- Габаритные размеры
- new
- Предназначение
- MP3 плеер
- Номер модели
- new
