DRSSTC привод пластина двойной гармоник твердотельный Тесла катушка резонансная Hv Магнитная штормовая катушка дуги

Тип 1: [Новая волоконная головка] [с клеммной колодкой]
Тип 2: [разборная волоконная головка] [с клеммной колодкой]
Тип 3: [без волоконной головки] [с клеммной колодкой]
Тип 4: [Новая волоконная головка] [без терминала]
Тип 5: [разборная волоконная головка] [без клеммной колодки]
Тип 6: [без волоконной головки] [без клеммной колодки]

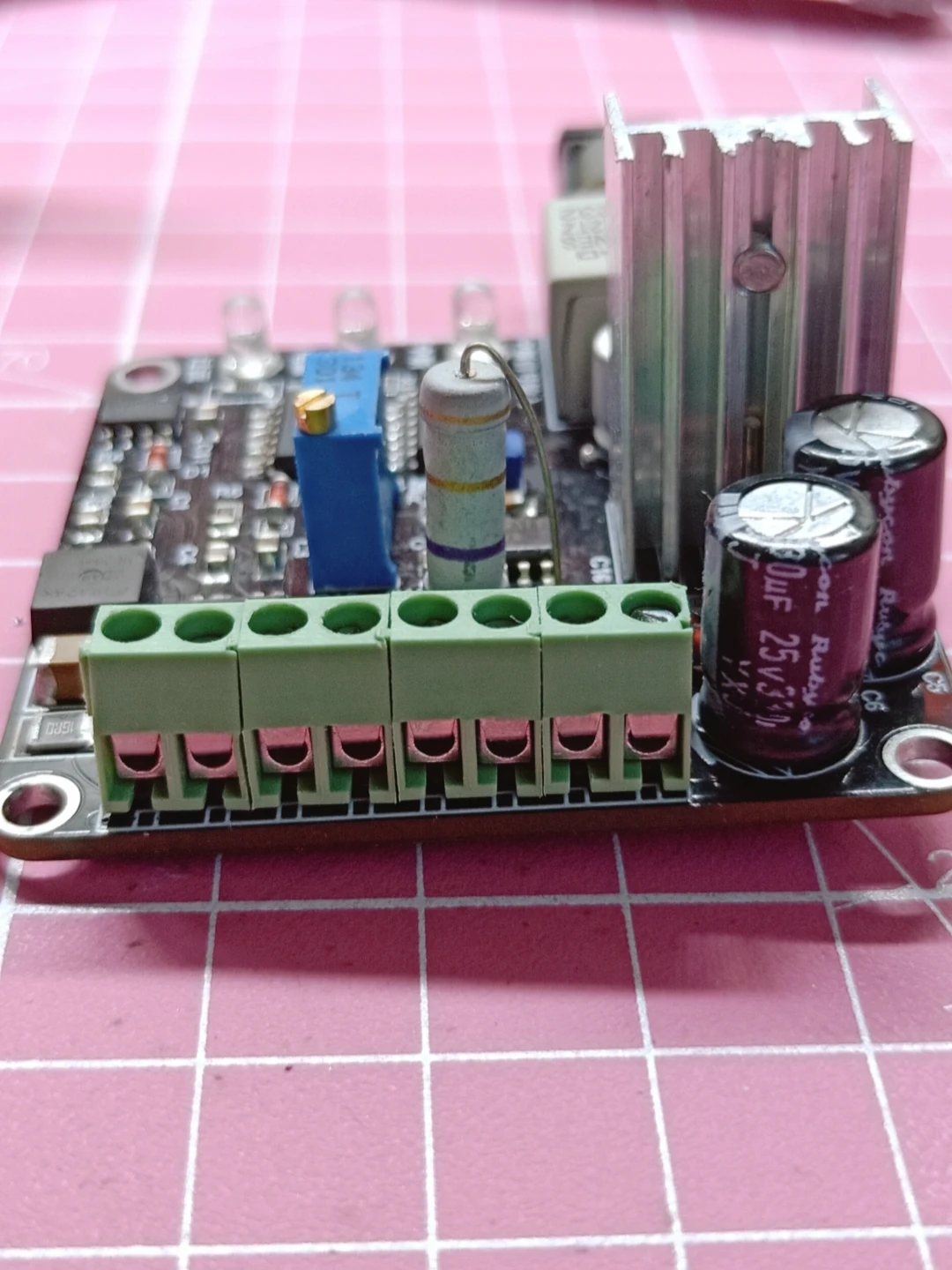

DRSSTC приводной модуль
Размер печатной платы 50*50 мм

Фиксированный диаметр отверстия 3,2 мм для медной колонны M3

Отзывы Входное напряжение:
Ток пиковый: <2A

Частотный диапазон: 25 кГц-400 кГц

Защита от избыточной силы тока Входное напряжение:
Ток пиковый: <1A

Сопротивление отбору: 4,7 Ω

Приводной ток на выходе:
Выходная Емкость: 10 мкФ

Выход сопротивление: 16 Ом

Выходное напряжение пиковое: ± 18 в

Выходной ток пиковый: 35A

Прерывания Входной сигнал:
Ширина импульса: 2.5US-500US

Частота: 1 Гц-4 кГц

Рабочий цикл: 1-40%

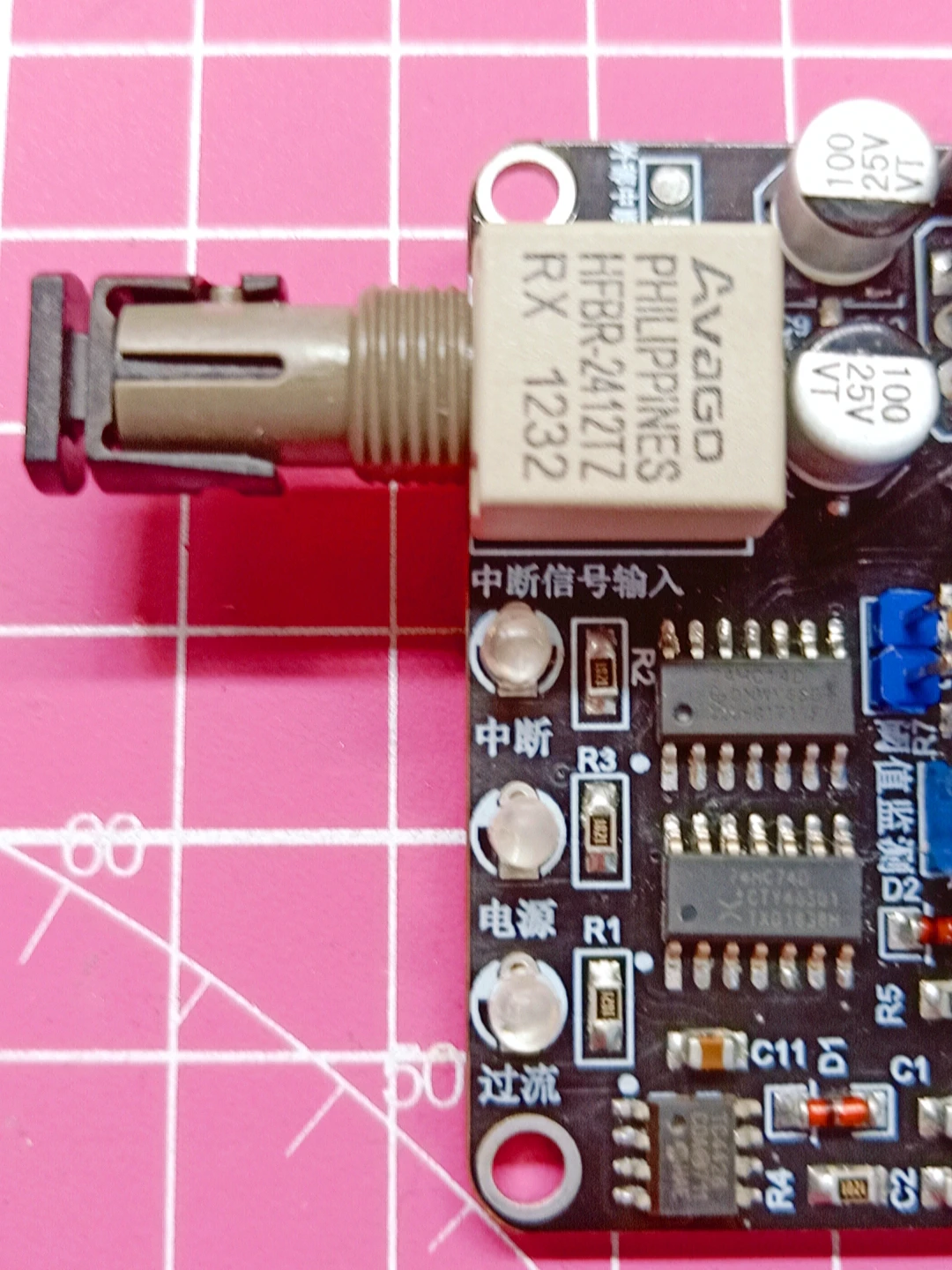

Головка оптоволоконного кабеля модель HFBR-2412T

Тип волокна: ST мультимодовое волокно

Потребляемая мощность:

Минимальное напряжение постоянного тока 18 в

Минимальное входное напряжение переменного тока 15VAC

Максимальное входное напряжение постоянного тока 24 В

Максимальное входное напряжение переменного тока 20VAC

Ток холостого хода: 80mA

Рабочий ток: 200mA

Измерять пороговое напряжение
0,5 В соответствует 100 А

При использовании стандартного 50UD полного моста обратите внимание, что пороговое напряжение не должно превышать 1,1 В.
После подключения цепи, если катушка Tesla не работает, пожалуйста, проверьте, обратная ли фаза трансформатора отзывы.
Сигнал прерывания входной сигнал прерывания индикатор питания индикатор перегрузки по току

Выход терминал постоянного тока входного сигнала отзывы ток отзывы Выход

При использовании источника питания постоянного тока, пожалуйста, обратите внимание на разницу между положительным и отрицательным полюсами. Не Поворачивайте панель инвертора.

Тип выходного терминала KF-350. Если вам не нужно паять этот терминал, пожалуйста, выберите [без терминала].
