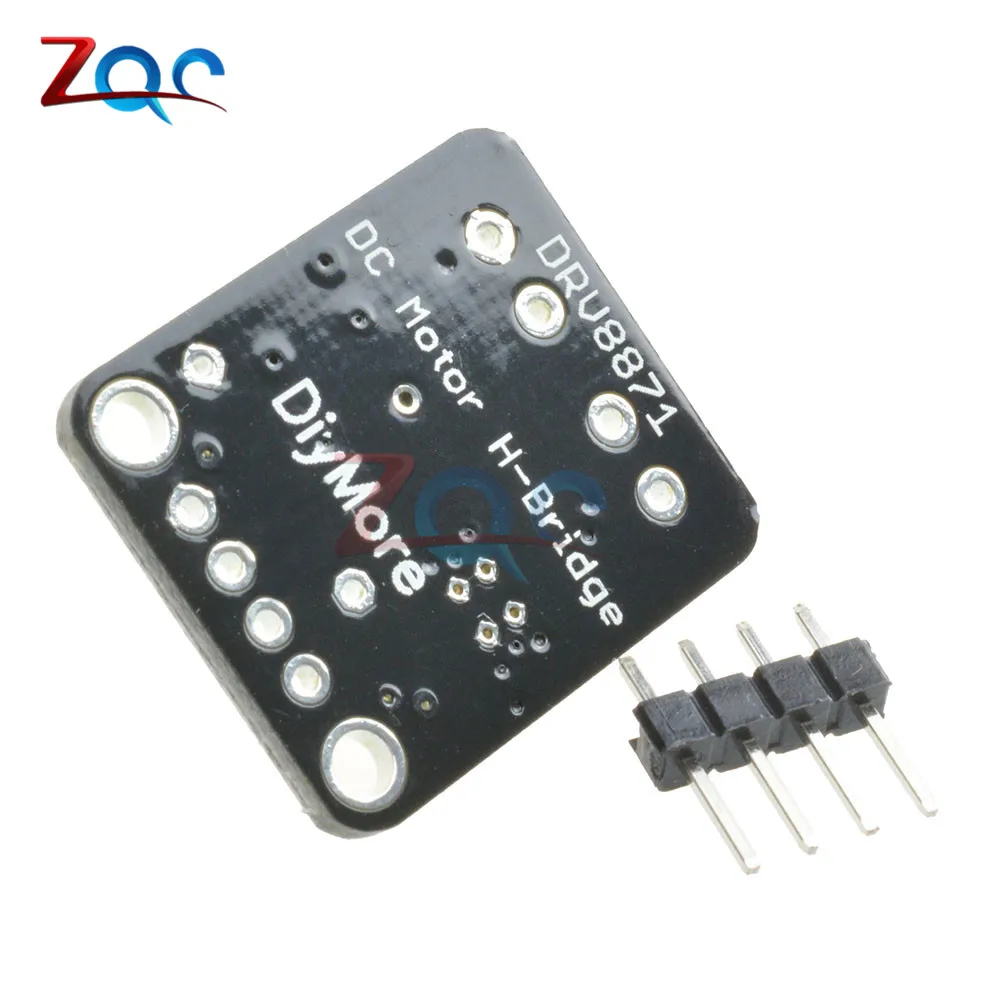

DRV8871 h-мост коллекторный двигатель постоянного тока драйвера коммутационная плата для Arduino PWM Управление 3.6A максимальной внутренней тока mosfet-модуль

Описание

DRV8871 h-мост коллекторный двигатель постоянного тока драйвера коммутационная плата для Arduino PWM Управление 3.6A максимальной внутренней тока mosfet-модуль

Особенности:

1 H-мост мотор драйвер

Привод один двигатель постоянного тока, одна обмотка

Шаговый двигатель или другие нагрузки

Широкий диапазон от 6,5 В до 45 В рабочее напряжение

565mΩ типичный RDS (on) (HS + LS)

3.6A пиковое значение тока привод

PWM Управление Интерфейс

Текущее регулирование без чувствительного резистора

Режим сна с низкой мощностью

Маленькая посылка и след

8-Pin разъяснительную работу по вопросам hsop с

4,9 × 6 мм

Комплексную защиту от Особенности

Блокировка напряжения VM (UVLO)

Защита от перегрузки по току (OCP)

Тепловое отключение (TSD)

Автоматическое восстановление

Применение:

• Принтеры

• Приспособления

• Промышленное оборудование

• Другое мехатронных приложений

Описание:

Устройство DRV8871-это щеточный мотор-драйвер постоянного тока Для принтеров, приборов, промышленного оборудования и Другие небольшие усилительные машины. Два логических входа управляют hмост Драйвер, который состоит из четырех n-каналов МОП, которые могут управляющие двигатели двунаправленным образом с До 3,6-пиковый ток. Входы могут быть шириной pulsewidth Модулированный (PWM) для управления скоростью двигателя, с использованием Выбор режимов отключения тока. Установка оба входа Низкий уровень входит в режим сна с низкой мощностью.

Устройство DRV8871 имеет передовую скручивание Схема, которая не использует аналог Источник напряжения или внешний резистор. Это Новое решение использует стандартный недорогой, маломощный Резистор для установки порога тока. Возможность ограничения Ток до известного уровня может значительно уменьшить Требования к питанию системы и большая емкость Необходимо поддерживать стабильное напряжение, особенно для Запуск двигателя и состояние стойла. Устройство полностью защищено от неисправностей и коротких

Цепи, включая низковольтные (UVLO), перегрузки по току (OCP), и перегрева (TSD). В тех случаях, когда вина Состояние удаляется, устройство автоматически Резюме нормальное рабочее состояние.

Посылка включает в себя:

1 x DRV8871 h-мост коллекторный двигатель постоянного тока драйвера коммутационная плата PWM Управление с внутренним тока mosfet-модуль 3.6A
