Описание

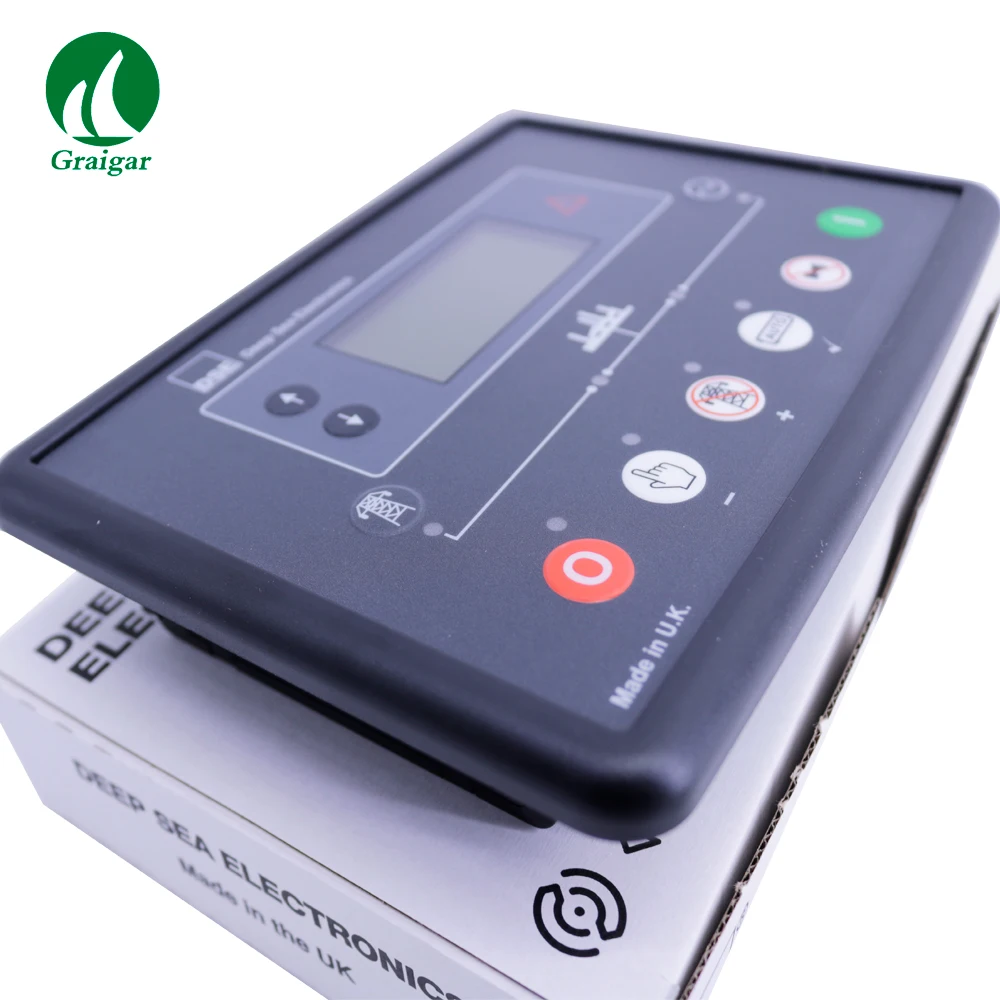

Оригинальный DSE6120MKII глубоководная Электроника Авто сетевой модуль управления

DSE 6120 MKII-это автоматический модуль управления сбоями электросети (утилиты), разработанный для обеспечения широкого спектра функций управления и мониторинга для одиночных дизельных и газовых генераторов.

Габаритные размеры
216 мм x 158 мм x 43 мм (8,5 ”x 6,2” x 1,5 ”)
Панель с резным узором; Размер
184 мм x 137 мм (7,2 ”x 5,3”)
Максимальная толщина панели
8,0 мм (0,3 ”)
Вес
0,5 кг

Ключевые особенности и преимущества:

· Поддержка 0-10 В и 4-20 мА датчики давления масла.

· Обеспечивает гибкость для использования с несколькими датчиками и типами двигателей.

· Опция подогрева дисплея.

· Обеспечивает работу дисплея в экстремальных холодных погодных условиях.

· Безуходный 3-х фазный генератор Контактное распознавание.

· Обеспечивает истинное распознавание генератора.

· 3 питающей сети (универсальный) контроля.

· Обеспечивает настоящий генератор и электрическое (полезное) зондирование.

· Контроль и защита тока генератора/нагрузки.

· Обеспечивает удобство мониторинга и защиты генератора или контроля тока нагрузки.

· Настраиваемые аналоговые/Цифровые входы (9).

· Предоставляет несколько вариантов установки.

· Настраиваемые выходы постоянного тока, без вольт и ступенчатая загрузка (6).

· Обеспечивает полный контроль нагрузки генератора.

· Может, MPU и генератор скорости зондирования (выбирается в зависимости от типа двигателя).

· Обеспечивает возможность использования модуля с широким количеством типов двигателей.

· Уровень 4 может поддерживать двигатель.

· Гарантирует, что модуль управления может быть использован с новейшими в современной электронной технологии двигателя.

· Настраиваемый журнал событий (100).

· Предоставляет доступ к ретрансляционным сигналам и статусу работы.

· DSE комплект программного обеспечения для ПК.

· Обеспечивает полную удобную для пользователя настройку и простой в использовании контроль и мониторинг системы высокого уровня.

· Выходы топлива и запуска (настраивается на CAN).

· Предоставляет несколько вариантов установки.

Источник питания постоянного тока

Постоянное напряжение
8 в до 35 в непрерывный

Сгибать плавкий предохранитель

Способен выдержать 0 В в течение 50 MS, обеспечивая питание было не менее 10 в до выпадения и питания восстанавливается до 5 В. Это достигается без необходимости внутренних батарей. Светодиоды и подсветка не поддерживаются
Во время сгибать.
Максимальный рабочий ток
100 мА при 12 В, 105 мА при 24 В
Максимальный ток холостого хода
60 мА при 12 В, 55 мА при 24 В

Максимальный ток в спящем режиме
40 мА при 12 В, 35 мА при 24 В

Генератор и электросеть (утилита)

Диапазон напряжений
15 в до 415 В переменного тока (Ph до N)
От 26 В до 719 В переменного тока (Ph до Ph)

Частотный диапазон
3,5 Гц до 75 Гц

Входы

Цифровые входы от A до F
Отрицательное переключение

Аналоговый ввод
Можно настроить для работы в режиме:
Отрицательный импульсный цифровой вход
От 0 В до 10 В
От 4 мА до 20 мА
От 0 Ω до 240 Ω

Аналоговые входы B-D
Можно настроить для работы в режиме:
Отрицательный импульсный цифровой вход
От 0 Ω до 480 Ω

Выходы

Выход A (топливо)
10 в короткий срок, 5 в связи,
На напряжение питающей сети
Выход B (старт)
10 за короткий срок, 5 за
На напряжение питающей сети
Вспомогательные выходы C, D, E & F
2 A DC при напряжении питания
