DSLogic Plus логический анализатор 50 м полоса дискретизации 16 каналов потока+ буфер 16 г

DSLogic Plus логический анализатор 50 м полоса дискретизации 16 каналов потока + буфер 16 г

DSLogic отличается от логического анализатора, имеет другой уровень входа, в основном, следующие особенности: 256 Мбит встроенной памяти, чтобы гарантировать, что данные выборки в реальном времени до 1,6 Гбит/с хранения. Логический анализатор уровня входа в сеть или индикаторы глубины памяти снижают полезность такого логического анализатора.
Например, передача данных в режиме реального времени через usb-память saleae для хранения данных с помощью хост-компьютера, хорошее решение проблемы глубины памяти, но из-за ограниченности пропускной способности USB, может достигать только 200-300Mbps полосы дискретизации; Открытый Рабочий стол Logic Sniffer используется внутренний FPGA BRAM в качестве пространства для хранения, Также имеется полоса пропускания 1,6 Гбит/с, но глубина памяти составляет всего 216кбит.
16 сценические комбинированные расширенные функции запуска, легко установить сложные условия запуска. В качестве логического анализатора триггер наиболее важные характеристики прямого воздействия на точность места дискретизации. Большинство логических анализаторов уровня входа не имеют расширенных функций запуска, что позволяет пользователи находить и находить проблему в большом количестве бесполезной информации, теряя ценное время.
Непрерывный Регулируемый пороговый уровень. Основываясь на уровне высокоскоростной схемы дискретизации компаратора, не только можно регулировать уровень порогового уровня, чтобы соответствовать различным стандартам сигнала, и может определить уровень точности до уровня менее 100 мВ для максимального уровня шума, значительно уменьшает возможность ложных положительных и пробоотборных заусенцев. Он может собрать и отслеживать цифровой сигнал в пределах 100 МГц. Защита от перенапряжения, Электростатическая защита, длительный срок службы.
Поддержка двойного режима: режим потока, передача USB в реальном времени на ПК, Ультра большая глубина выборки; буферный режим, широкополосное оборудование для хранения, ультра высокая скорость дискретизации. 360 градусов шумоизоляция, Быстрое рассеивание тепла, работа цепи более стабильная. Интерфейс USB tYPE-C. Используйте экранированный кабель fly line соединитель. Экранированный кабель является стандартным на высококлассном логическом анализаторе, вы можете обеспечить надежность отобранных сигналов, уменьшая степень искажений полученного сигнала.
Характеристики версии DSLogic PLUS:
Режим: поток + буфер
Режим буфера: 400M @ 4 канала; 200M @ 8 каналов; 100M @ 16 каналов
Максимальная частота дискретизации:
Режим потока: 100 м @ 3 канала; 50 м @ 6 каналов; 25 м @ 12 каналов; 20 м @ 16 каналов
Максимальная глубина: 16G @ stream; 256M @ buffer
Оборудование для хранения: 256 м
Триггер: простой триггер +; 16-уровневый аппаратный триггер +; триггер протокола
Пороговое значение: фиксированный порог: 0-5 в Регулируемый
Диапазон напряжения: +-30 в
Входное сопротивление: 250 K 7pF
Загрузка программного обеспечения: пожалуйста, найдите службу поддержки клиентов
Подробная информация о продукте:
Состояние выборки: Максимальная 30 м
Максимальная частота дискретизации: 400 МГц
Регулируемое пороговое значение: Поддержка различного напряжения: 1,2 В/1,8 в/2,5 в/3,3 В/5,0 в
Максимальная поддержка глубины 16G
Частота дискретизации 100 м может собрать форму волны 160 секунд
20 м Частота дискретизации может собрать 13 минут волновой формы
1 м Частота дискретизации может собрать 4 часа волновой формы
Оконная система (xp/vista/win7/win8/win10)
Многослойный протокол, дата более интуитивная
Поддержка содержание протокола всплывающие предупреждения
Цвет: черный
Материал: металл + АБС

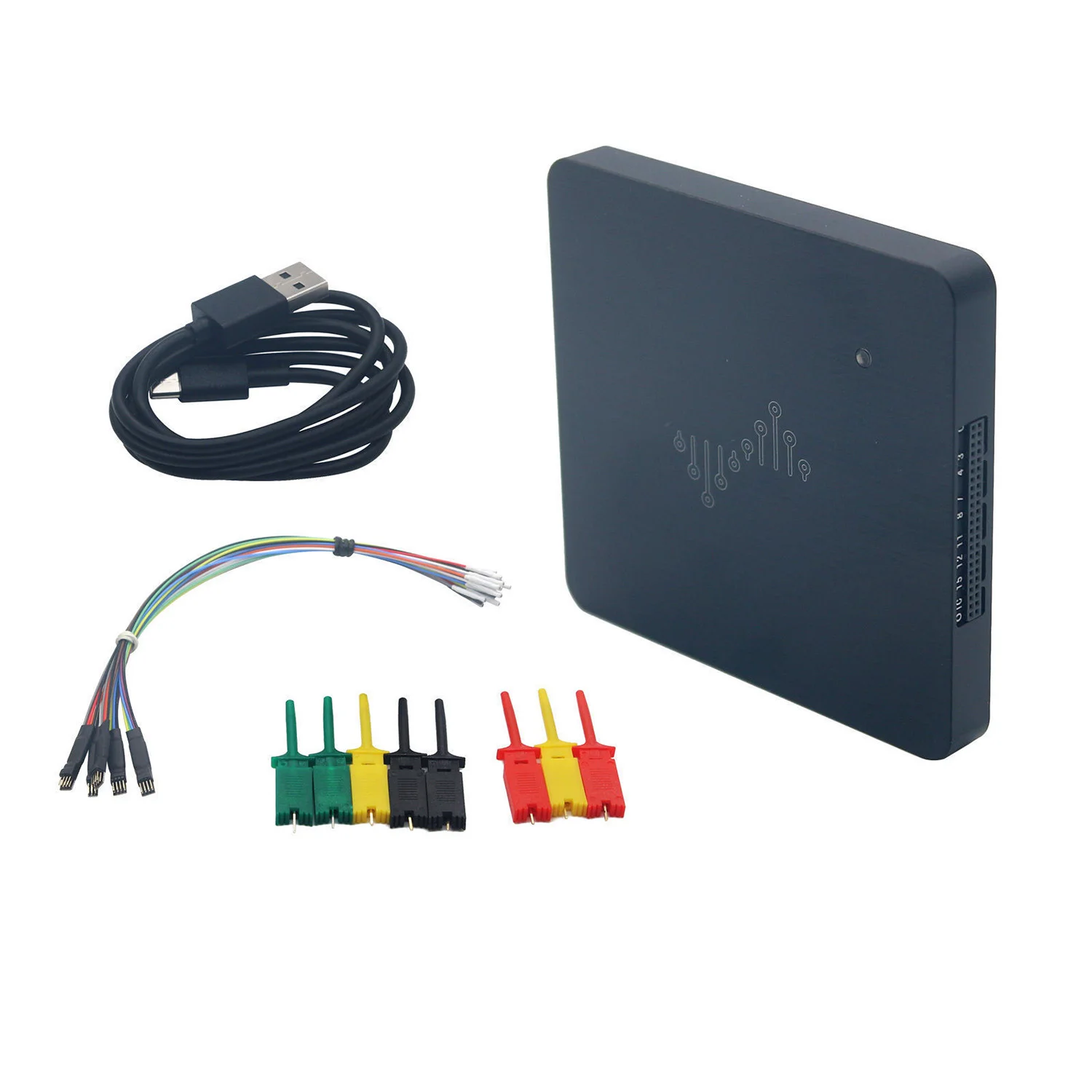

Посылка в комплект входит:
1 х Основной блок DSLogic
1 х USB type-c
5 x обмотка (посеребренный тефлон провода)
16 x сигнальных зажимов (цвет случайный, не может выбрать цвет.)
Только вышеуказанный пакет, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допускается погрешность измерения: +/-1-3 см.
