DSO138 2," цифровой осциллограф TFT DIY Набор для изготовления осциллографа Электронный диагностический инструмент обучающий осциллограф набор 1Msps

Описание

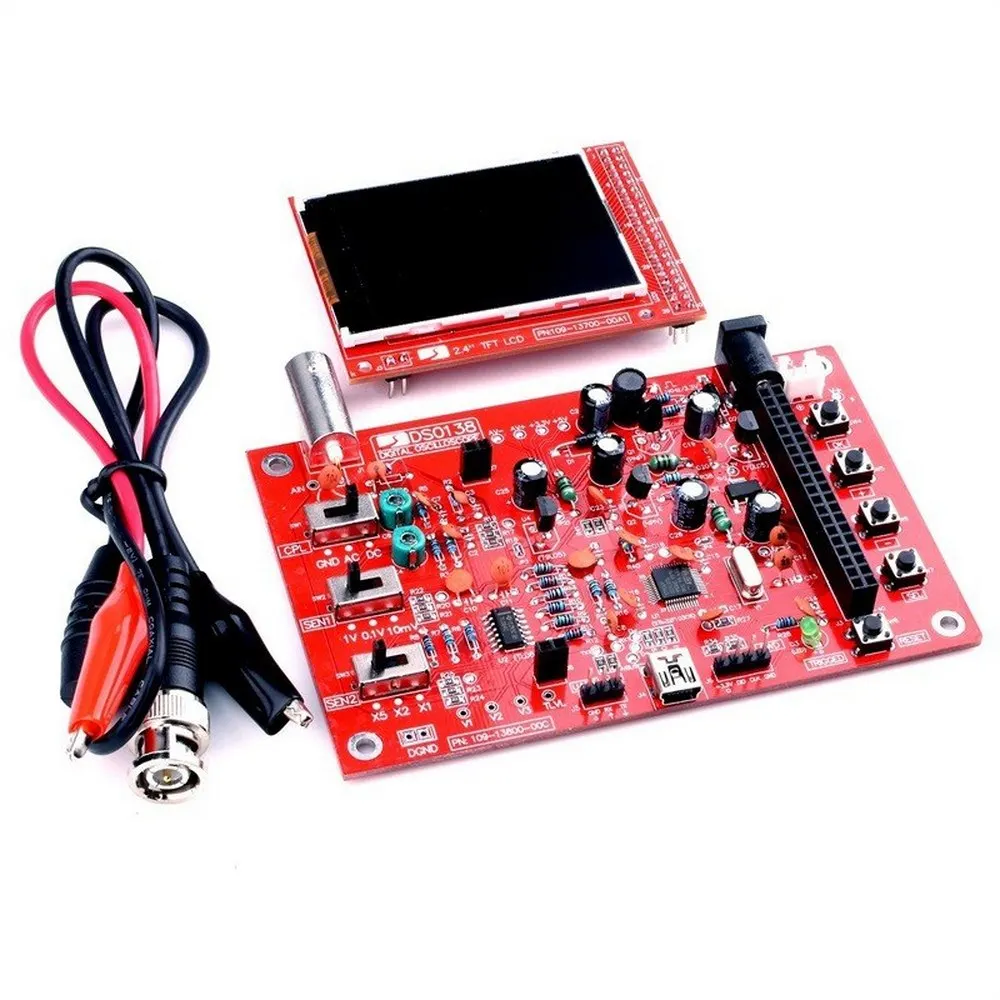

Этот DSO138 цифровой осциллограф комплект принимает ARM Cortex-M3 процессор и с 2,4-дюймовый TFT экран. Это легко и надежно для работы цепи. Он может отображать частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.

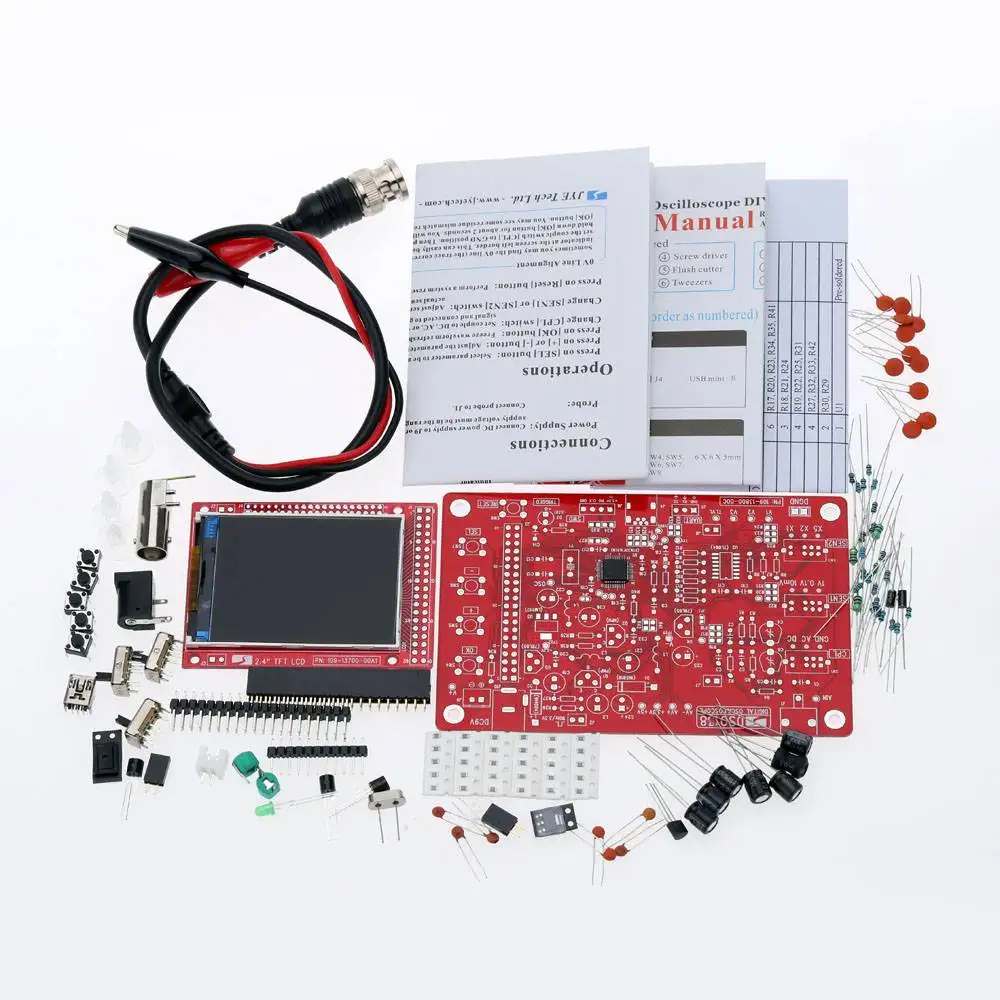

Особенности:В этом комплекте используются ARM Cortex-M3 процессор (STM32F103C8), а также включает в себя 2,4 цветным экраном тонкопленочной технологии (тпт), а также может использоваться в качестве платы для тестирования ARM.Может быть вторичная Разработка на основе этого комплекта, например, его можно изменить на милливольтметр, регистраторы данных.Регулируемое вертикальное смещение, и с инструкциями.С автоматическим, обычным и однократным режимами, легко запечатлеть форму волны момента.Доступны подъемные или падающие края триггера.Отслеживаемая предыдущая форма триггера (отрицательная задержка).Может замораживать в любое время отображения формы волны (функция удержания).Поставляется 1 Гц/3,3 В квадратный волновой тестовый источник сигнала.С цифровым дисплеем с параметром формы волны, включая частоту, период, ширину импульса, коэффициент работы, Макс./мин./авг./пиковое-пиковое/виртуальное значение.Функция хранения формы волны: не потеряет форму волны после отключения питания.Обнаружение короткого замыкания и открытого замыкания: может помочь клиенту узнать ошибку пайки.Функция распознавания контроллера TFT.Примечание:Этот набор для самостоятельной сборки еще не припаян!Технические характеристики:Максимальная частота дискретизации в реальном времени: 1MspsТочность: 12BitГлубина буфера выборки: 1024 байтАналоговая полоса пропускания: 0-200 кГцВертикальная чувствительность: 10 мВ/Div-5 В/Div (1-2-5 прогрессивный способ)Входное сопротивление: 1 МОмМаксимальное входное напряжение: 50Vpp (1: 1 зонд), 400Vpp (10: 1 зонд)Режимы соединения: DC/AC/GNDДиапазон горизонтального времени: 10μs/Div-50 s/Div (1-2-5 прогрессивный способ)Напряжение питания: 9 В постоянного токаРазмер печатной платы: 117*76 мм/4,6*3 дюймаРазмер экрана: 52*40 мм/2 * 1.57inПосылка Размеры: 18*12,5*3 см/7,08*4,92 * 1.18inВес посылка: 119 г/4,21 унций
