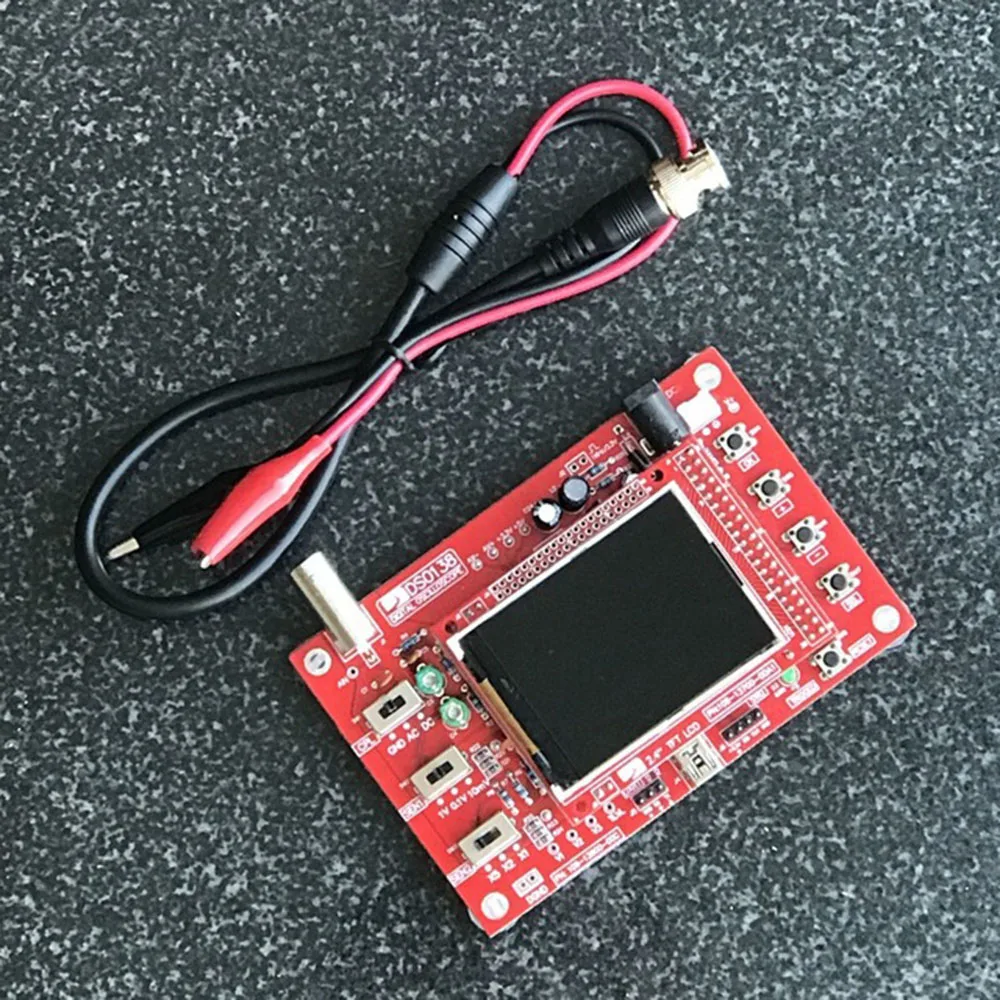

DSO138 ABS компоненты осциллограф комплект осциллографа корпус обучающий комплект пластиковый корпус прочный дисплей

Описание:

Стиль: части осциллографа/осциллографа были сварены (переменные)

Материал: АБС-пластик

Количество каналов: 2

Ширина полосы: 200 кГц (МГц)

Частота дискретизации: 1 Msps (GS/s)

Длина записи: 12 бит (к)

Скорость захвата формы волны: 50 с (wfms/s)

Максимальная частота дискретизации в реальном времени: 1 Msps

Точность: 12Bit

Глубина буфера выборки: 1024 байт

Ширина аналогового диапазона: 0-200 кГц

Вертикальная чувствительность: 10 мВ/Div-5 В/Div (прогрессивная на 1-2-5)

Вертикальное смещение регулируется инструкциями

Входное сопротивление: 1 м Omega

Максимальное входное напряжение: 50Vpp (зонд 1:1), 400Vpp (10:1 зонд)

Методы соединения включают DC/AC/GND

Горизонтальный диапазон времени: 10 s/Div-50 s/Div (прогрессивный на 1-2-5)

С автоматическим, обычным и одиночным триггерным режимом удобно фиксировать мгновенную форму волны

Может срабатывать при подъеме или падении

Положение уровня триггера регулируется и с инструкциями

Формы волны до наблюдательных триггеров (Fu Yanchi)

Может замораживать дисплей формы волны в любое время (функция удержания)

Тестовый источник сигнала с квадратной волной 1 кГц/3,3 В

С цифровым дисплеем параметров формы волны, параметры которые могут быть отображены частота, цикл, ширина импульса, рабочий цикл, максимальное, минимальное, среднее, пиковое значение и эффективное значение.

Сохранение/Настройка формы сигнала, форма сигнала выключения не исчезает

Способ открытия/закрытия отображения параметров формы волны: размещение курсора в базовом положении времени и нажатие кнопки ОК.

Способ сохранения формы волны: одновременно с помощью клавиш [SEL] и [+].

Способ перемещения сохраненных форм волны: одновременно клавишами [SEL] и [-].

Введите тестовый режим: Нажмите [OK] нажмите кнопку [RESET], если вы видите, что светодиодный индикатор быстро мигает, затем порт MCU PB или ПК (порт содержит соединение с ЖК-линией) короткие, нужно найти после удаления; Если вы видите светодиодный индикатор с мигающим сроком около 4 секунд, вы можете использовать таблицу поиска и порт, связанный с напряжением соединительной линии в открытом виде, конкретные методы, пожалуйста, обратитесь к инструкции

Размер продукта: 11,8*8,8*2,8 см
