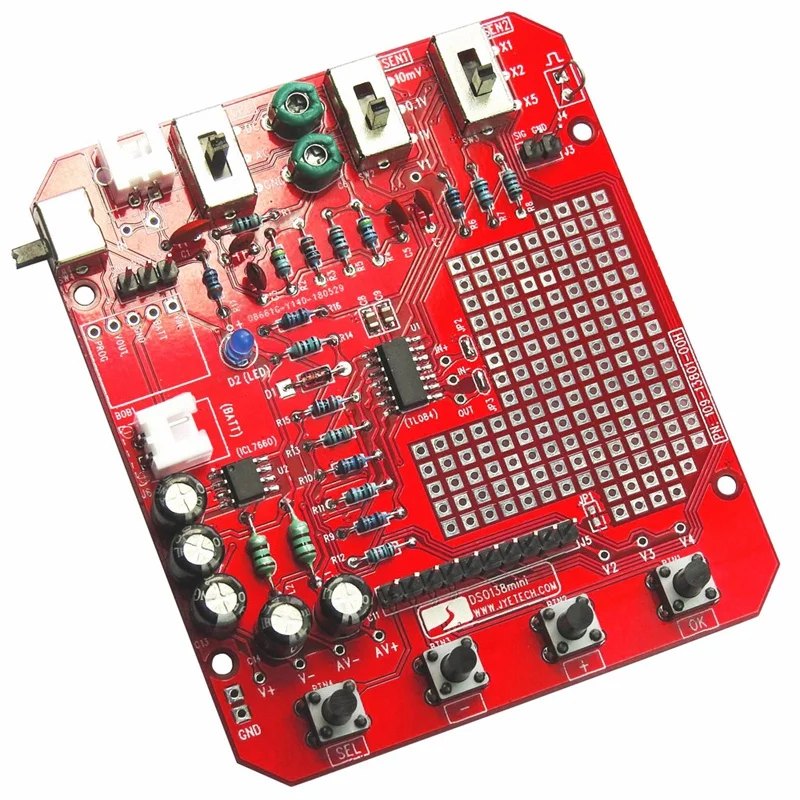

Dso138 Мини цифровой осциллограф Diy Kit Smd запчасти предварительно паянный электронный Обучающий набор 1Msa/S Прозрачный чехол

Сделать MCU и lcd оставаться в одном PCB, чтобы избежать проблем соединения штыревого разъема.
Общий размер DSO138mini составляет всего 2/3 от DSO138, поэтому он гораздо больше подходит для ручной работы.
Улучшение электропитания и механической структуры, он может работать на USB или одноэлементной литий-ионной батарее 3,7 в.
Его триггер может надежно работать под 10us и 20us настройками timebase.
С автоматическими/нормальными/одиночными режимами триггера, легко запечатлеть сигнал момента.
Доступный поднимающийся или падающий триггер края.
Видимая предыдущая форма сигнала триггера (отрицательная задержка).
Может замерзнуть в любое время изогнутый дисплей (функция удержания).
Функция хранения сигналов: не потеряет форму сигнала после отключения питания.
Короткое замыкание и обнаружение открытого замыкания: может помочь потребителю узнать ошибку пайки.
Функция распознавания контроллера TFT.
Диапазон чувствительности: 10 мВ/Div-5V/Div
Ошибка чувствительности: менее 5%
Максимальное входное напряжение: 50Vpk (1X зонд)
Входное сопротивление: 1 м Ом/20 пФ
Разрешение: 12 бит
Режимы соединения: DC/AC/GND
Максимальная частота дискретизации в реальном времени: 1MSa/s
Диапазон времени: 10 US/Div-500s/Div
Режимы запуска: авто, нормальный и одиночный
Положение триггера: Центр буфера
Дисплей: 2,4 дюймовый цветной TFT lcd с разрешением 320*240
Напряжение питания: DC 3,5 V-5 V
Потребление тока: ~ 120 мА @ 5 В
Размер основной платы: Approx.70 * 53 мм/2,76*2,1 дюйма
Аналоговая плата размер: Approx.81 * 70 мм/3,19*2,76 дюйма
Сделай Сам: электрический
Цифровой Каналы: 1
Является ли аккумулятор съемным: Да
Ширина ремешка: 0-200 кГц
Частота дискретизации в реальном времени: 1MSA/s
Номер модели: цифровой осциллограф
Длина записи: 1024 точек
Цвет: как показано на рисунке
Материал: оргстекло + металл
Посылка в комплект входит:
1 * DSO138mini DIY комплект
1 * прозрачная коробка
1 * Руководство пользователя (на английском языке) с картонной упаковкой
Только вышеуказанный пакет, другие продукты не включены.
