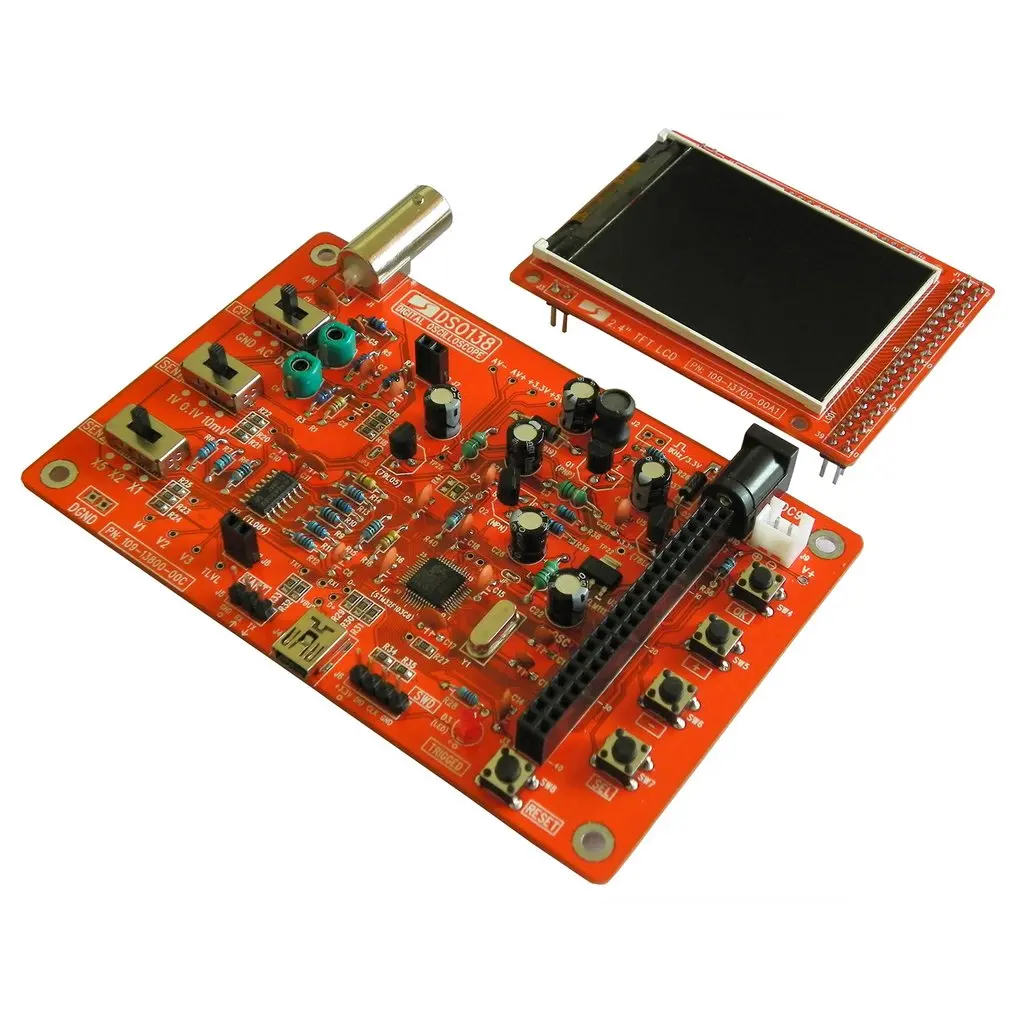

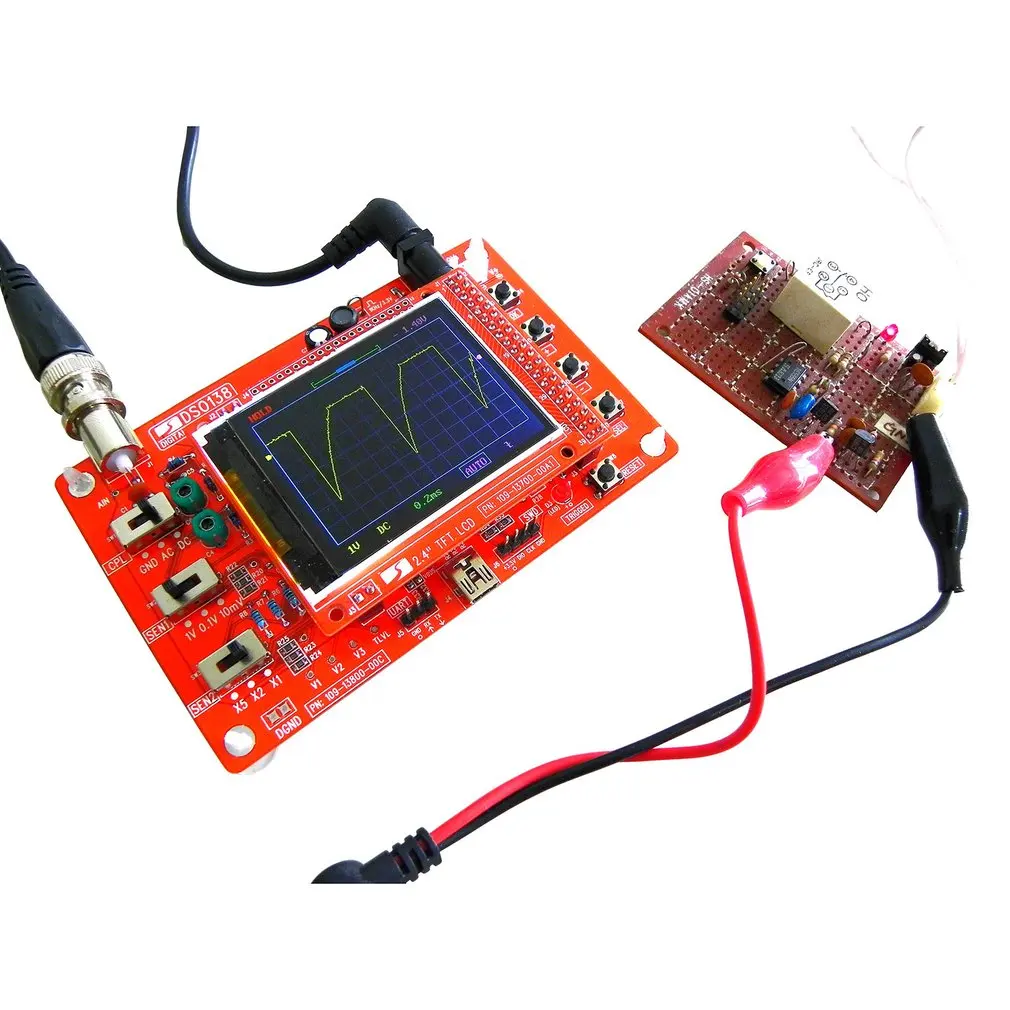

DSO138 цифровой осциллограф DIY Kit SMD части предварительно припаянный электронный Обучающий набор осциллографы инструмент Прямая поставка

Описание

DSO138 цифровой осциллограф DIY Kit SMD части предварительно припаянный электронный Обучающий набор осциллографы инструмент

Особенности:
1. DSO138 был разработан в качестве комплекта тренировочного осциллографа.
2. Он содержит только базовые функции осциллографа без причудливых функций.
3. Простота в конструкции и легкость в сборке/эксплуатации являются одними из основных целей дизайна.
4. Для этих целей DSO138 использует в основном сквозные детали. Сердцем DSO138 является процессор Cortex-M3 ARM (STM32F103C8) от ST.
5. Он использует 2,4-дюймовый TFT ЖК-дисплей (320X240 dotmatrix, 262 тыс. цветов) в качестве дисплея элемент и отображает приятный и четкий сигналов.

Описание:
1. Подробные инструкции по сборке предоставляются в сочетании с руководством по поиску и устранения проблем и схемой.
2. Исходные коды также доступны, чтобы пользователь мог добавить свои собственные функции.

Технические характеристики:
Модель: DSO138
Цвет: красный
Аналоговая полоса пропускания: 0-200 кГц
Частота дискретизации: 1 Msps макс
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Разрешение по вертикали: 12 бит
Временная база: 10us/Div-500 s/Div
Длина записи: 1024 точек
Встроенный тестовый сигнал 1 кГц/3,3 В
Доступна функция Waveform frozen (HOLD)
Сохраненный/сигнала

Вертикальный
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Соединение: DC, AC, GND

По горизонтали
Максимальная частота дискретизации в реальном времени: 1 Msps
Временная база: 10us/Div-500 s/Div
Запись Длина: 1024

Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение запуска: 1/2 фиксированного размера буфера

Дисплей
2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320x240

Питание
9 В постоянного тока (8-12 В приемлемо)
Потребляемый ток: 120mA

Физический
Размер: 117x76x15 мм
Вес: 70 г (не включая кабели)

Посылка информации:
Размер посылка: 130x100x25 мм
Вес посылка: 160 г/5,6 унций
Цветная коробка посылка

Посылка включает в себя:
1 х DSO138 DIY Kit
