Описание

Особенности:
1. Лучшая структура и меньший размер
2. Питание от USB или аккумулятора.
3. Внешний вход триггера.
4. Последовательный выход данных формы волны.
5. Общий контроллер.

Описание:

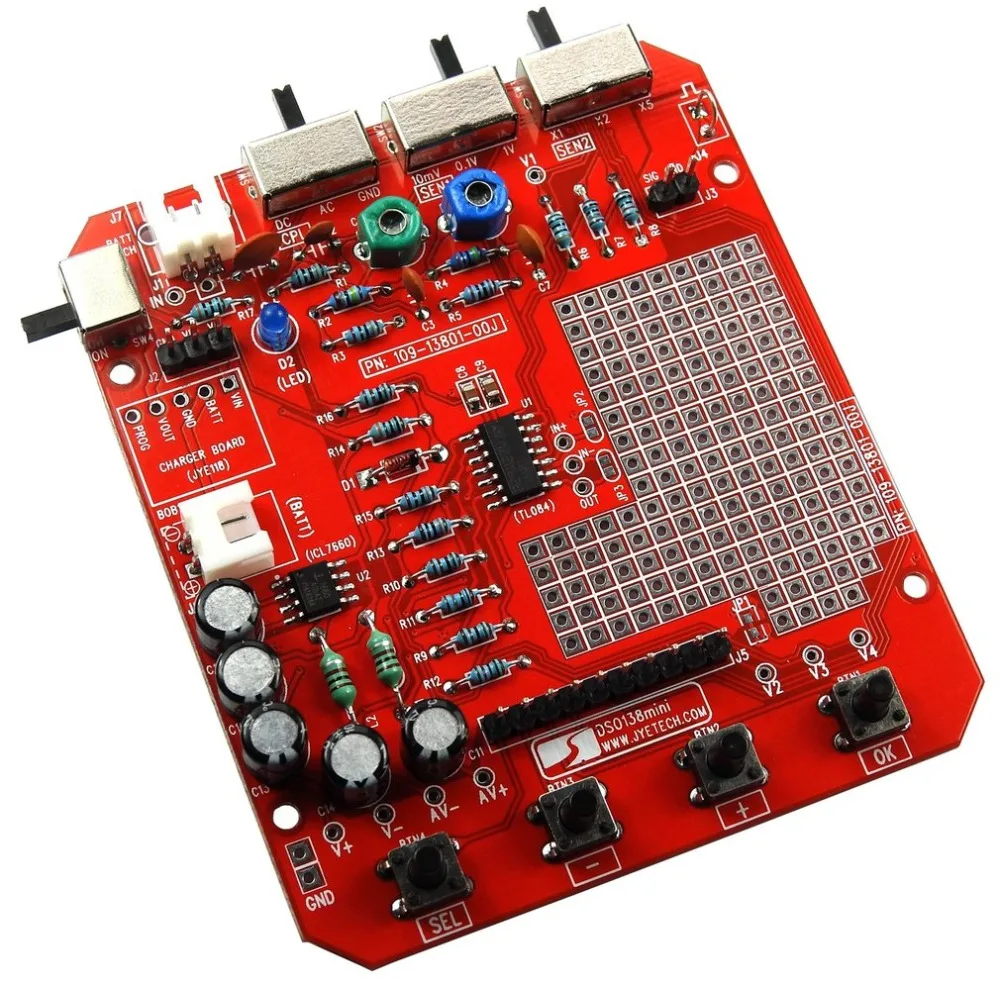

1. DSO138mini делает MCU и lcd оставаться в одной PCB, чтобы избежать проблем штыревых соединений, которые были использованы в DSO138. Это не только повышает надежность продукции, но и позволяет основной плате

Станьте гибким контроллером общего назначения.

2. Триггер DSO138mini's может надежно работать при настройках временной базы 10 и 20 долларов США. Данные о форме волны могут выводиться через

Последовательный порт и данные могут быть легко отображены на ПК с помощью другого программного обеспечения, например Gnuplot. На этом фото показано то же самое

Форма волны отображается на ПК с помощью Gnuplot.

Параметры:

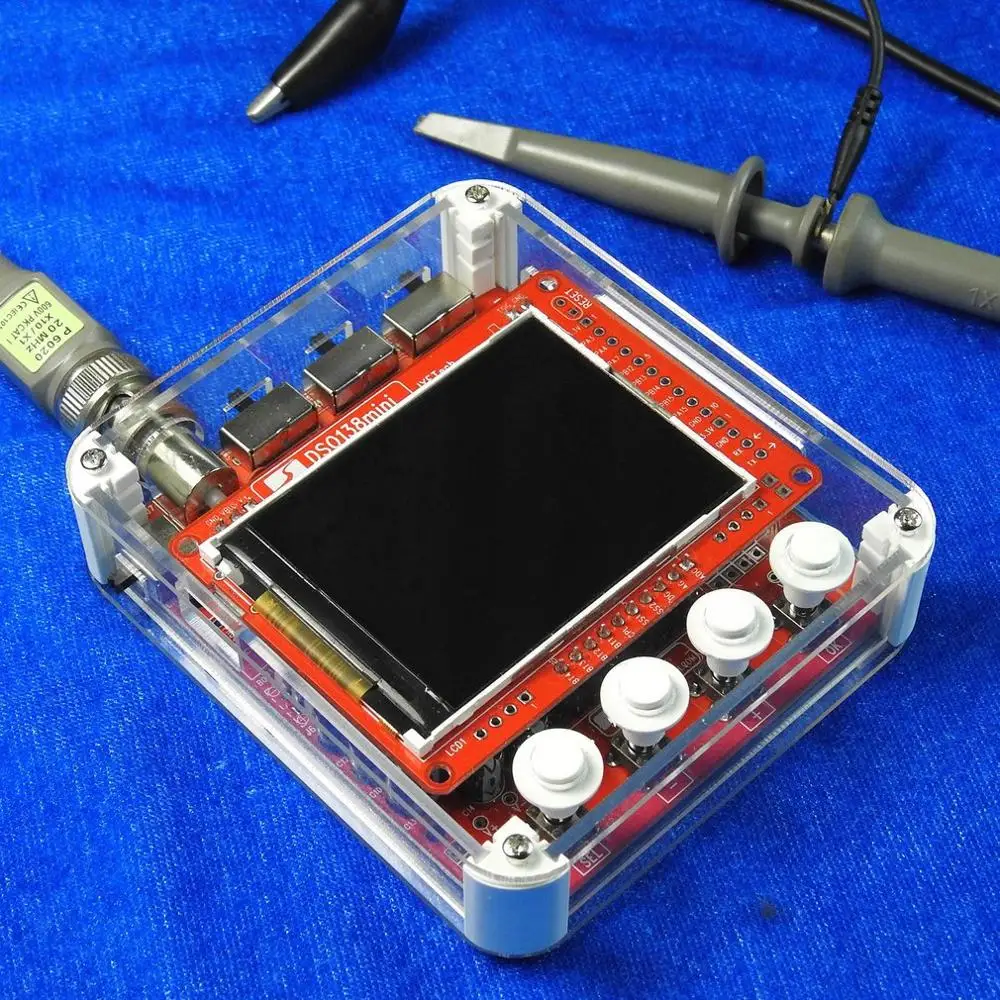

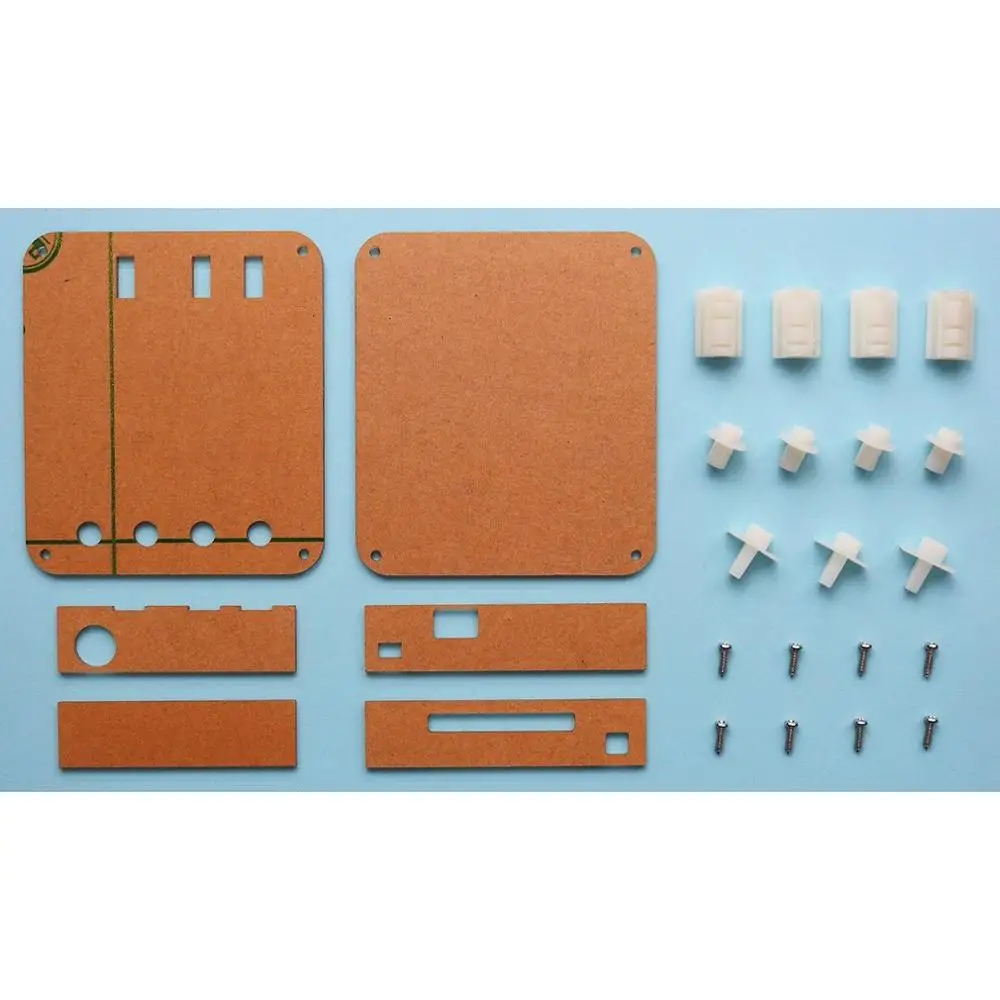

Тип: комплект для производства осциллографа, комплект корпуса из органического листа (опционально)
Основные характеристики DSO138
Аналоговая полоса пропускания: 0-200 кГц
Частота дискретизации: 1 Msps макс
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Разрешение по вертикали: 12 бит
Временная база: 10us/Div-500 s/Div
Длина записи: 1024 точек
Встроенный тестовый сигнал 1 кГц/3,3 В
Доступна функция Waveform frozen (HOLD)
Сохраненный/сигнала
Последовательного сигнала вывода данных

Вертикальный
Количество каналов: 1
Аналоговая полоса пропускания: 0-200 кГц
Чувствительность: 10 мВ/Div-5 В/Div
Ошибка чувствительности: <5%
Разрешение: 12 бит
Входное сопротивление: 1 м ом
Максимальное входное напряжение: 50Vpk
Соединение: DC, AC, GND

По горизонтали
Максимальная частота дискретизации в реальном времени: 1 Msps
Временная база: 10us/Div-500 s/Div
Запись Длина: 1024

Триггер
Режимы запуска: автоматический, нормальный, одиночный
Типы триггеров: подъем/падение края
Положение запуска: 1/2 фиксированного размера буфера

Дисплей
2,4 дюймовый цветной TFT ЖК-дисплей с разрешением 320x240

Питание
3,5-6 В постоянного тока
Ток питания: 120 мА @ 5 В

Физический
Размеры: 7x8 см/2,76x3,15 дюйма
Основные Цвет: красный

Посылка информации:
Размер посылка: 130x100x25 мм
Вес посылка: 130 г/4,55 унций
Цветная коробка посылка

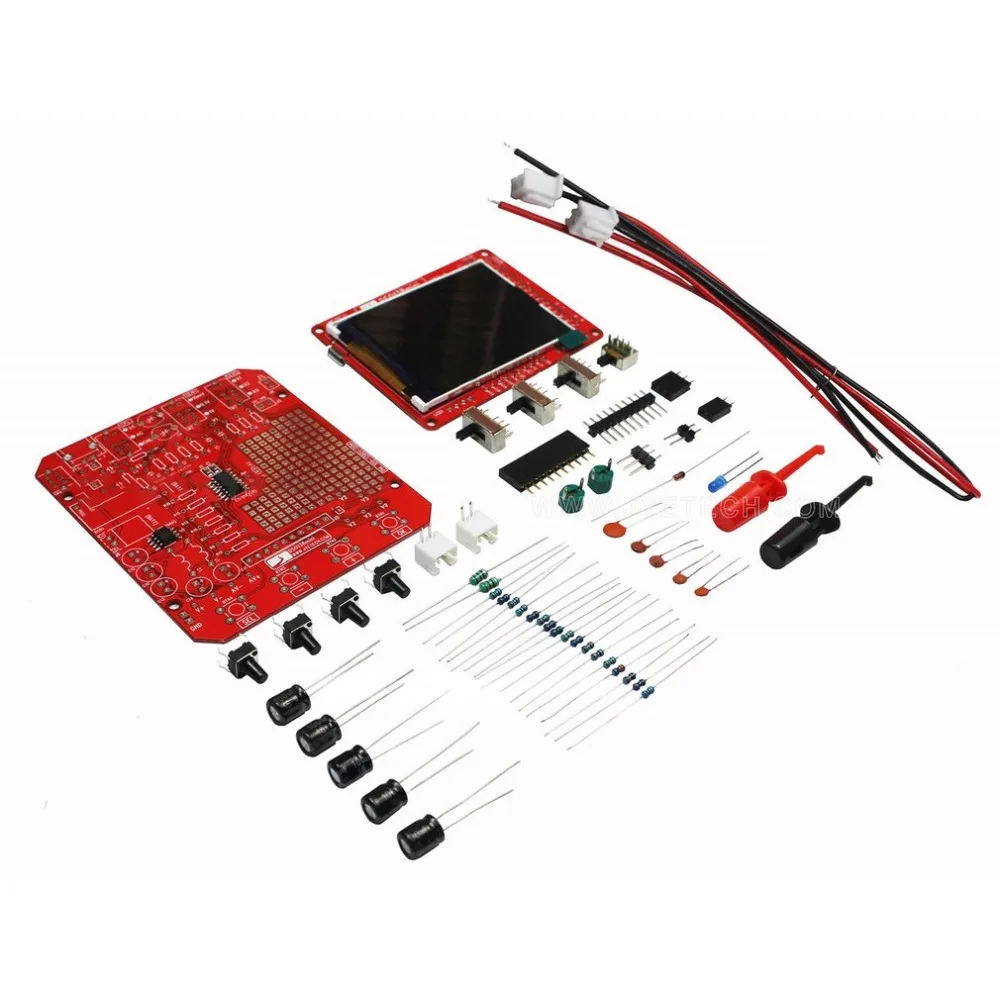

Посылка включает в себя:
1 x DSO138mini комплект
