DSTIKE ESP32 Watch DevKit ESP макетная плата OLED версия или TFT цветная версия I2-006-007

Описание

Что из себя представляет?

Это макетная плата часов ESP32. Есть две версии: OLED версия и TFT цветная версия. Обе версии имеют одну и ту же нижнюю доску.

Почему вы его сделали?

Этот продукт строгается в то же времяDeauther браслет. Я усвоил большой опыт от браслета deauther, и я знаю, что ESP32 является лучшим выбором для «часов». Прорывы колодки также предназначены для подключения различных датчиков. TX/RX может использоваться для связи с компьютером или другой платой управления.

17/16 порт IIC может быть подключен к модулю RTC или другим датчикам IIC. SVP/SVN может вводить сигналы АЦП. 25/26 может выводить сигналы DAC.

Что делает его особенным?

Маленький Размер: 3,8x4,5 см

Высота: 1,5 см

Двойной цвет, в ассортименте 4 из шельфового пласта

600 mAh батарея внутри

Переключатель включения/выключения питания

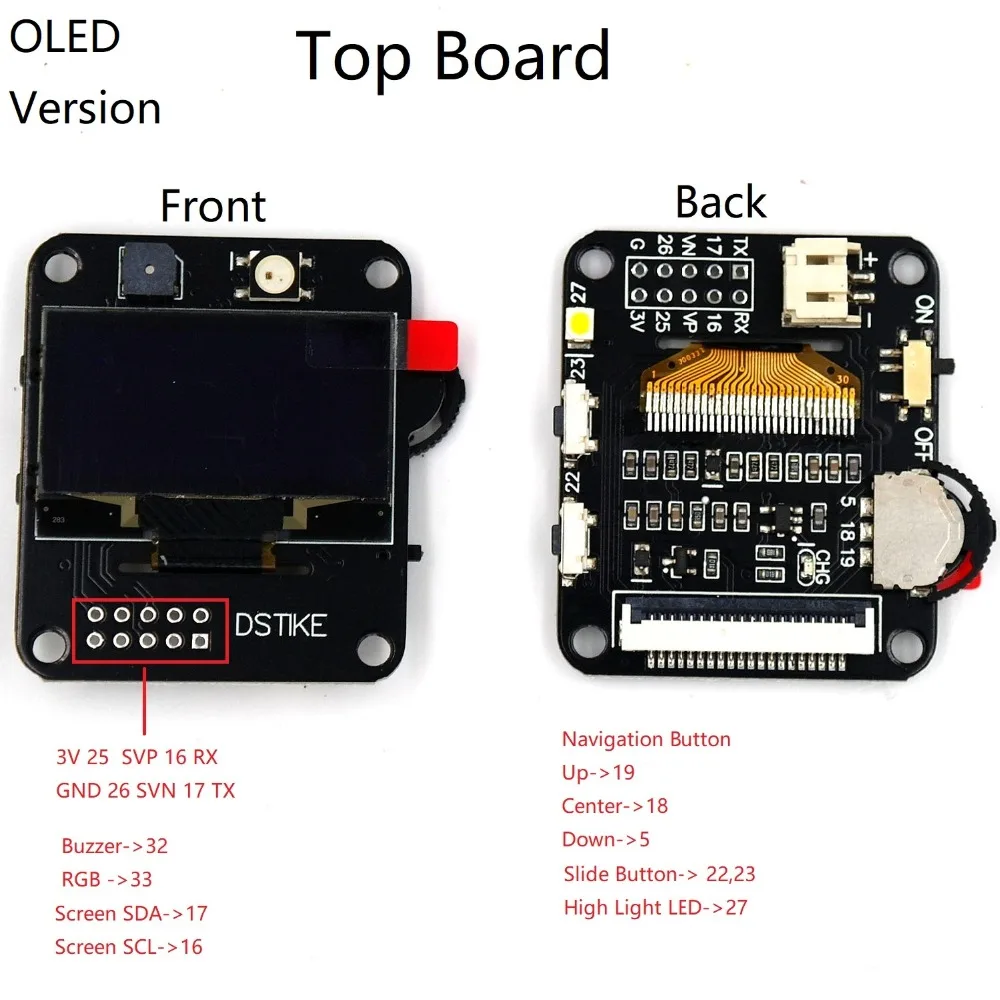

1,3 OLED SH1106 (SDA-17, SCL-16)

Зуммером-32

WS2812b RGB светодиодный-33

Кнопка навигации (вверх-19, центр-18, вниз-5)

Внешняя скользящая Кнопка OLED версии (22,23)

Светодиодный подсветка (27)

Светодиодный индикатор зарядки (на означает зарядку, выключение означает полную)

Кнопка сброса и вспышки на нижней панели

Breakout GPIOs (TX, RX, 17,16, SVP, SVN, 25,26, GND, 3 V)

Поддержка карт SD

GPIO12--DAT2

GPIO13--DAT3

GPIO15--CMD

GPIO14--CLK

GPIO2--DAT0

GPIO4--DAT1

GPIO21-карта

Учебное пособие:
