DTMF декодирующий кодировщик/модуль dtfm дисплей инструмент/двойной тон многочастотный/аудио декодирование/цифровой дисплей

Описание

DT210 DTMF декодирования кодер модуль dtfm

Применение диапазон:

● Двухцветное декодирование и кодирование сигнала;

● Генератор сигналов;

● Оборудование дистанционного управления;

Технические данные:

1, рабочее напряжение: 7 ~ 12 В постоянного тока

2, рабочий ток: <50 мА

3, размер изделия: 56*45*20 мм Длина X Ширина X высота

Модуль интерфейса:

(1) интерфейс P1:

VDD: Положительный интерфейс питания.

GND: наземный интерфейс питания.

(2) входной интерфейс сигнала J1: Это аудио входной интерфейс 3,5 мм.

(3) выходной интерфейс сигнала J2: это аудио выходной интерфейс 3,5 мм.

Отображение интерфейса и инструкции по эксплуатации:

(1) Описание кнопки:

Вверх: автономный ключ.

Вниз: кнопка самоопускания.

Введите: четкий экран/сигнал.

Удовольствие: получить сигнал/отправить выбор сигнала.

4,1. Получить dtmf-код

Интерфейс дисплей:

Первая линия «получить:»

Вторая строка ""

Клавиша:

Вверх: не используется;

Вниз: не используется;

Введите: четкий экран

Удовольствие: набор (получить код DTMF/отправить код DTMF)

Примечание: полученный код DTMF показан на второй линии.

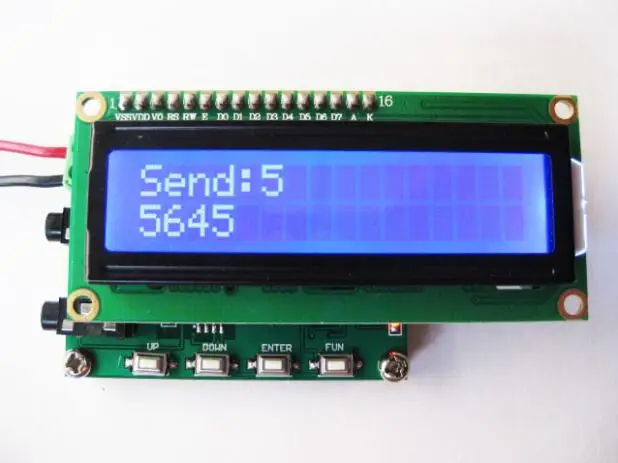

4,2. Отправить dtmf-код

Интерфейс дисплей:

Первая линия "отправить: 5"

Вторая линия "5645"

Клавиша:

Вверх: автономный ключ;

Вниз: кнопка самоопускания;

Введите: Введите выбранный код DTMF

Удовольствие: набор (получить код DTMF/отправить код DTMF)

Примечание: код DTMF отправляется на второй линии.

Кодирования и декодирования

Keystroke или цифровая информация преобразуются в двухтоновый сигнал и передаются во время кодирования, а наличие ключа или цифровой информации обнаруживается в полученном сигнале DTMF во время декодирования. Сигнал DTMF состоит из сверхпозиции двух частотных аудиосигналов. Частоты двух аудиосигналов исходят из двух наборов предварительно назначенных групп частот: группы линейных частот или группы частот колонн. Каждая пара таких аудиосигналов уникально представляет собой номер или символ. В телефоне обычно есть 16 кнопок, в том числе 10 клавиш с цифрами от 0 до 9 и 6 функциональных клавиш *, #, A, B, C, D. так как в целом существует 8 различных аудио сигналов в соответствии с кодовым методом. Поэтому существует 8 видов частот, которые могут быть использованы, поэтому они называются многочастотными, и потому что они произвольно извлекаются из высоких и низких частот, он комбинируется с кодированием, так что он также называется "8 в 2" Технология кодирования. Согласно рекомендации CCITT, различные частоты используются на международном уровне 697 Гц, 770 Гц, 852 Гц, 941 Гц, 1209 Гц, 1336 Гц, 1477 Гц, 1633 Гц и Гц. С этими 8 частотами можно создавать 16 различных комбинаций для представления 16 различных чисел или функциональных клавиш. Для конкретных комбинаций см. Таблицу 1.
