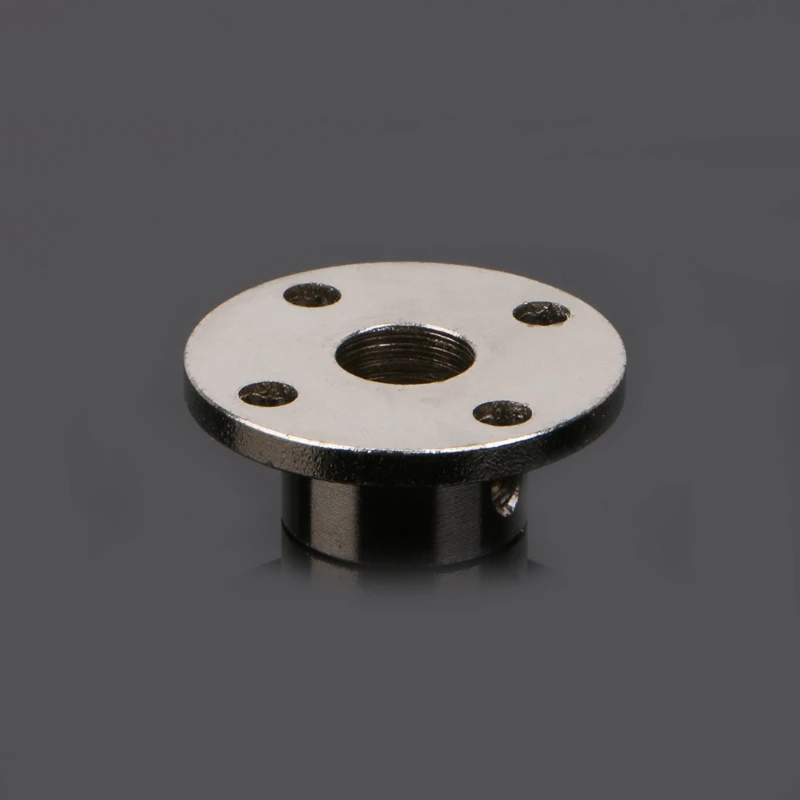

Двигатель с жестким фланцевым соединением руководство Соединительная муфта соединитель для двигателя-3/4/5/6/7/8/10 мм t22

Описание

Описание продукта:

Примечание:

Допускается ошибка в 1–3 мм из-за измерений вручную Пожалуйста, убедитесь, что вы не возражаете, прежде чем делать заказ

Из-за разницы между различными мониторами изображение может не отражать фактический цвет изделия. Спасибо!

Посылка в комплект входит:

1 х переходник

Параметры:

Материал: 45 # сталь, закаленная термической обработкой, а затем гальваническим покрытием

Количество: купальное полотенце, 1 шт

Размеры:

3 мм:

Внутренний диаметр: 3 мм

Цилиндрический диаметр: 10 мм

Общая высота: 12 мм

Диаметр дна: 22 мм

Винт с фиксированным отверстием: M3

Фиксированное расстояние отверстия: 16 мм

4 мм:

Внутренний диаметр: 4 мм
Цилиндрический диаметр: 10 мм
Общая высота: 12 мм
Диаметр дна: 22 мм
Винт с фиксированным отверстием: M3
Фиксированное расстояние отверстия: 16 мм

5 мм:

Внутренний Диаметр: 5 мм
Цилиндрический диаметр: 10 мм
Общая высота: 12 мм
Диаметр дна: 22 мм
Винт с фиксированным отверстием: M3
Фиксированное расстояние отверстия: 16 мм

6 мм:

Внутренний диаметр: 6 мм
Цилиндрический диаметр: 10 мм
Общая высота: 12 мм
Диаметр дна: 22 мм
Винт с фиксированным отверстием: M3
Фиксированное расстояние отверстия: 16 мм

7 мм:

Внутренний диаметр: 7 мм
Цилиндрический Диаметр: 16 мм
Общая высота: 13 мм
Диаметр дна: 32 мм
Винт с фиксированным отверстием: M4
Фиксированное расстояние отверстия: 26 мм

8 мм:

Внутренний диаметр: 8 мм
Цилиндрический Диаметр: 16 мм
Общая высота: 13 мм
Диаметр дна: 32 мм
Винт с фиксированным отверстием: M4
Фиксированное расстояние отверстия: 26 мм

10 мм:

Внутренний диаметр: 10 мм
Цилиндрический диаметр: 18 мм
Общая высота: 13 мм
Диаметр дна: 32 мм
Винт с фиксированным отверстием: M4
Фиксированное расстояние отверстия: 26 мм
