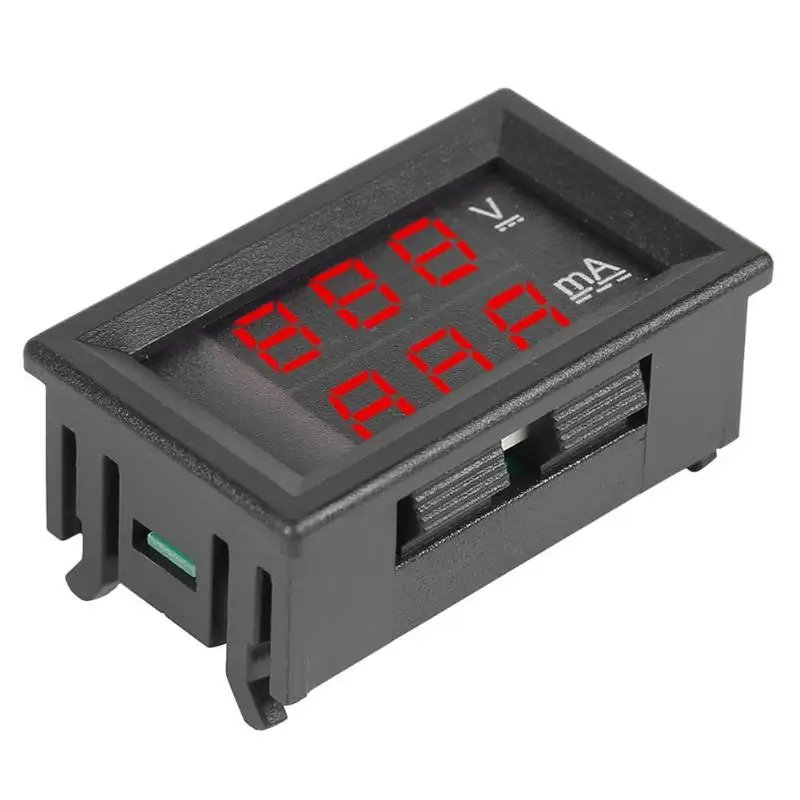

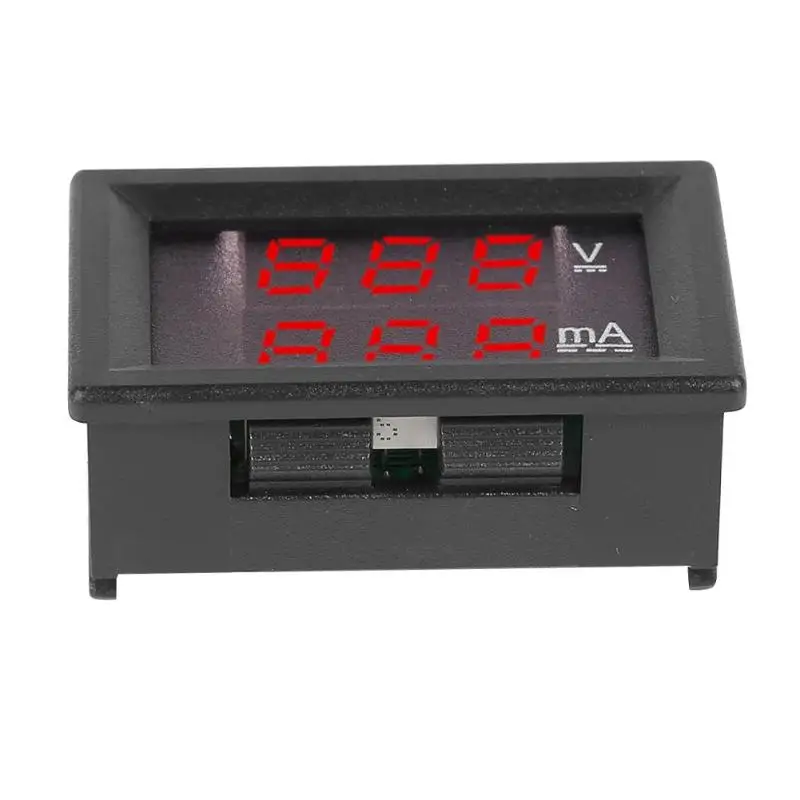

Двойное цифровое табло Вольтметр Амперметр DC0-100V 1A Напряжение измеритель тока напряжения отрицательные и положительные противопожарная огнеупорная комната Панель Защиты

Особенности:
Высокая точность и надежность. Подходит для высококлассных приложений.
Он имеет защиту от соединения, анти-соединение и не сгорания (положительное и отрицательное соединение и анти-соединение).
Параметры:
Диапазон измерения напряжения: 0,0-100 в
Диапазон тестов тока: 0-999mA
Диапазон электропитания: DC4-30.0V
Ошибка напряжения: +-1%
Ошибка тока: +-2%
Рабочий ток: <20мА
Скорость обновления: около 620 мс/один раз
Режим отображения: три 0,28 "светодиодный цифровой трубки
Цвет дисплея: красный + красный, красный + синий
Длина свинца: 15 см/5,9''
Размер продукта: 48*29*22 мм/1,88*1,14*0,86''
Монтажное отверстие: 46*27 мм/1,81*1,06''
Вес: 19 г
Рабочая температура:-10 ℃-65 ℃
Pin Управление:
A. + (малое изображение красной линии): положительное значение терминала питания (подключено к блоку питания постоянного тока).
B.-(маленькая черная линия) отрицательное значение терминала питания (отрицательное значение источника питания постоянного тока)
С. В. (показан небольшой желтой линией): положительный полюс блока питания под испытанием (соединен с положительным полюсом блока питания, который будет протестирован)
D. Большая и грубая красная линия: отрицательный полюс для подключения нагрузки
E. Большие и толстые черные провода: отрицательные полюса, подключенные к источнику питания под испытанием
Описание проблем в эксплуатации:
A. Отображение напряжения является нормальным, Текущий Дисплей 0,00 или 0,0.
A. Убедитесь, что толстый черный провод подключен к отрицательному электроду батареи и толстый красный провод подключен к отрицательному электроду нагрузки. (Обратите внимание, что разрядка не такая, как проводка зарядки, см. Окончательную схему нагрузки и источника питания).
B. Часовая головка изготовлена из импортированные фишки, которые строго проверяются и откалиброваны, когда она оставляет завод. Гарантированно, что 100% часов не имеют проблем с качеством перед выходом из завода.
9.99% чехлов с постоянным дисплеем 0 подключены неправильно. Пожалуйста, внимательно и терпеливо проверьте соединение.
B. Неточный Текущий Дисплей
Если прямой или независимый источник питания и оборудование с источником питания являются общей заземлением, пока тонкий черный провод отключен, он может быть точным.
C. Подключение источника питания не отображается
Чьи AC выпрямляется должен быть подключен с электролитический конденсатор с алюминиевой крышкой, выше 1000 мкФ для фильтрации, прежде чем он может поставлять питание для того, чтобы иметь разный метраж, голова.
D. Зависит от того, является ли заголовок хорошим или плохим (ниже два случая нормального заголовка)
A. Отсутствие шунта, тонкая красная линия и тонкая черная линия к источнику питания, 50,0-59,9 тока головки 50A, 100-109 100A;
B. подключите шунт, подключите тонкие красные и черные линии к источнику питания, измеритель тока головы с диапазоном 50A показывает 0,00, и измерительная головка с диапазоном 100A показывает 0,0.
Е. Другие вопросы:
Ток может измеряться только на отрицательном полюсе источника питания и на отрицательном полюсе нагрузки.
Диапазон напряжения: Диапазон напряжения питания 5 проводов 4 ~ 28 в, то есть напряжение тонкого Красного провода не может превышать 28 В.
F. Концепция нагрузки и источника питания:
При разрядке: батарея, импульсный источник питания и трансформатор-это источник питания, резистор, лампа, мотор и электрическое оборудование отрицательные.
Зарядка: зарядное устройство, генератор, солнечная энергия-это источник питания, аккумулятор для зарядки, аккумулятор для хранения-это нагрузка.
Примечание:
Возможны отклонения в 1-3 мм из-за ручного измерения.
Из-за различных дисплеев и разных световых настроек изображение может не отображать фактический цвет изделия. Спасибо за понимание.
Упаковка pureglas
1 х DC0-100V 1А цифровой вольтметр Амперметр
