DWE CC RF 125 кГц/13,56 МГц RFID Weigand 26 бит 34 бит умный бесконтактный считыватель для контроля доступа к воротам

Описание

DWE CC RF 125 кГц/13,56 МГц RFID Weigand 26 бит 34 бит умный бесконтактный считыватель для контроля доступа к воротам

Считыватель приближения установлен в области, где требуется ограничение доступа. Как часть систем контроля доступа к сети, должны работать вместе с панелью контроля доступа. Считыватель имеет Wiegand подключение для платы управления доступом, программы с помощью программного обеспечения контроля доступа к сети.

Пункт продажи

Водонепроницаемость IP68 для наружного использования.

Источник питания 9 V to 16 V

Антивандальный корпус из цинкового сплава

Wiegand 26 и Wiegand 34 регулируется в одном считывателе

Параметры

Wiegand 26 бит/wiegand34 бит стандартный формат вывода данных

Скорость отклика менее 0,2 секунд

Для детей возрастом от 5 до 10 см близость диапазон

Температура окружающей среды: от-25 °C до 75 °C

Влажность окружающей среды: 10%-90%

Встроенная антенна

Встроенный светодиодный (двойной светодиодный)

Встроенный громкий динамик (зуммер)

DC 9 V-16 V рабочее напряжение.Стандартный 12 V,70mA рабочий ток

100 метров Связь расстояние

Передача данных в реальном времени

С водонепроницаемой функцией

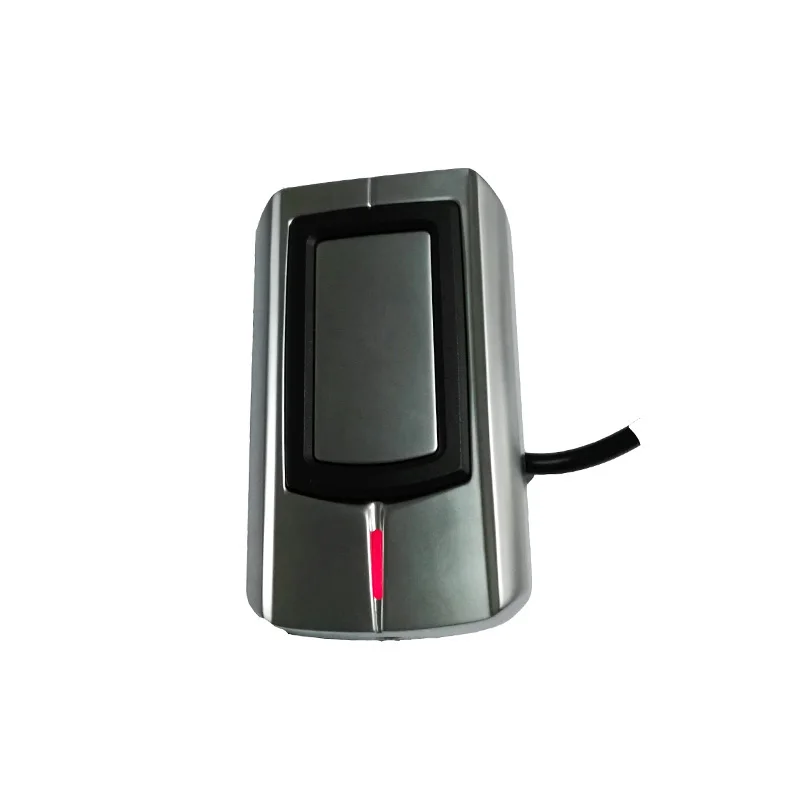

Аудиовизуальная индикация: когда зарегистрированная карта представлена читателю, красный

Светодиодный индикатор мигает зеленым светом, а звуковой сигнал-звуком.

120*65*21 (мм)

Упаковочный лист:

1 * Чтение радиочастотной идентификации

Установка Описание

С помощью + типа отвертки для ослабления винта между панелью и материнской платой. А затем вставьте материнскую плату в боковую стенку пластиковой заглушкой и винтами.

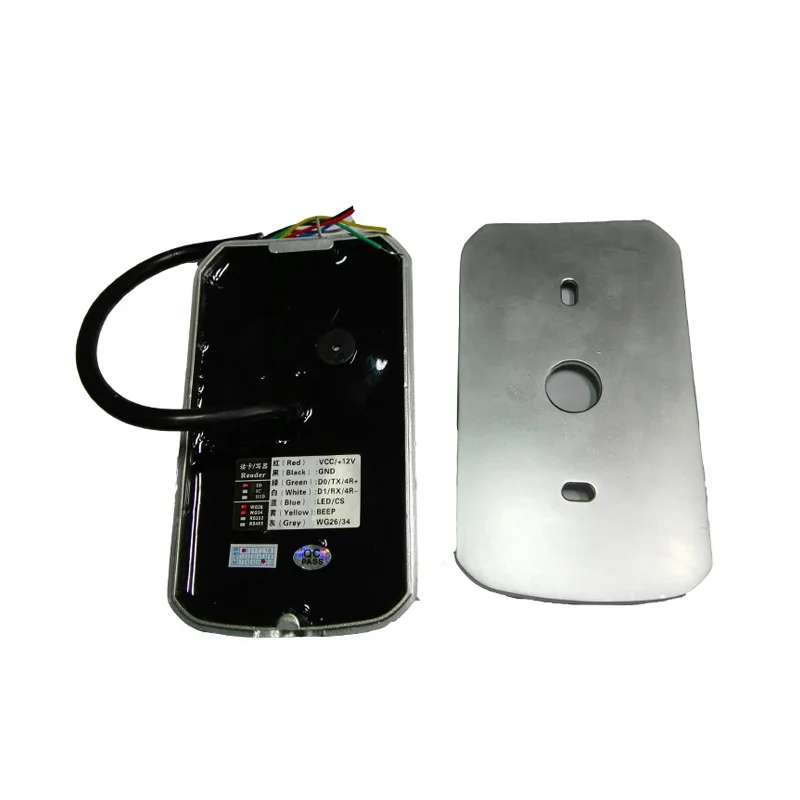

Проводное соединение

Красный DC 9 В до 16 В

Черный GND

Зеленый D0

Белый D1

Желтый звуковой сигнал

Синий светодиодный

Серый Wiegand 26/Wiegand 34(Defualt является Wiegand 26 бит, если вам нужна функция weigand 34, подключите серый провод к GND)

Оранжевый дверной Звонок

Взрослый дверной Звонок

Обратите внимание

1. Подтвердите электрическое напряжение (DC12V) и дифференцируйте положительный анод и катод источника питания

2. Когда используется внешняя мощность, убедитесь, что делитесь питанием с контроллером или используя тот же GND
