DWE CC РФ 125 кГц RFID ID устройства для чтения карт приближения wiegand WG 26-бит RFID считыватель для контроля допуска двери

Дополнительная модель

D702A-26, (черный цвет, 125 кГц EM ID wiegand 26 интерфейс)

Параметры

Wiegand 26 бит стандартный формат вывода данных

Менее 0,2 секунд скорость отклика
Для детей возрастом от 5 до 10 см близость диапазон
Температура окружающей среды: от-25 °C до 75 °C
Влажность окружающей среды: 10%-90%
Встроенная антенна
Встроенный светодиодный (двойной цветной светодиодный)
Встроенный громкий динамик (зуммер)

DC 9 V-16 V рабочее напряжение. Стандартный рабочий ток 12 В, 70 мА (если вам нужен 5 В, пожалуйста, свяжитесь с отделом продаж)

100 метров Связь расстояние

Передача данных в реальном времени
С водонепроницаемой функцией
Аудиовизуальная индикация: когда зарегистрированная карта представлена читателю,
Светодиодный фонарик зеленый и звуковой сигнал.

Посылка деталь

86*86*20 (мм)

Упаковка: 100 шт. в коробке. Размер коробки: 43,5*56*23 (см)

Упаковочный лист:

1 * Чтение радиочастотной идентификации

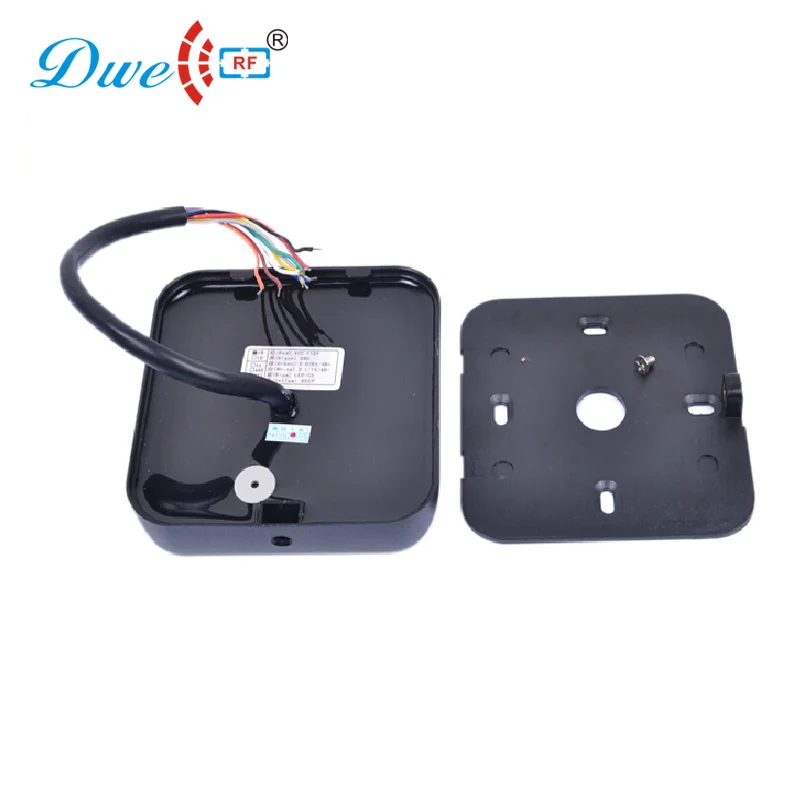

Установка Описание

Использование + типа отвертки для ослабления винта между панелью и материнской платой. А затем вклейте материнскую плату в боковую стенку с помощью пластиковой вилки и винтов.

Проводное соединение

Красный DC 9 V-16 V

Черный GND

Зеленый D0

Белый D1

Желтый звуковой сигнал

Синий светодиодный

Серый Wiegand 26/Wiegand 34

Оранжевый дверной Звонок

Взрослый дверной Звонок

Обратите внимание

1. Подтвердите электрическое напряжение (12 В) и различите положительный анод и катод источника питания

2. Когда используется внешняя мощность, убедитесь, что делитесь питанием с контроллером или с помощью того же GND
