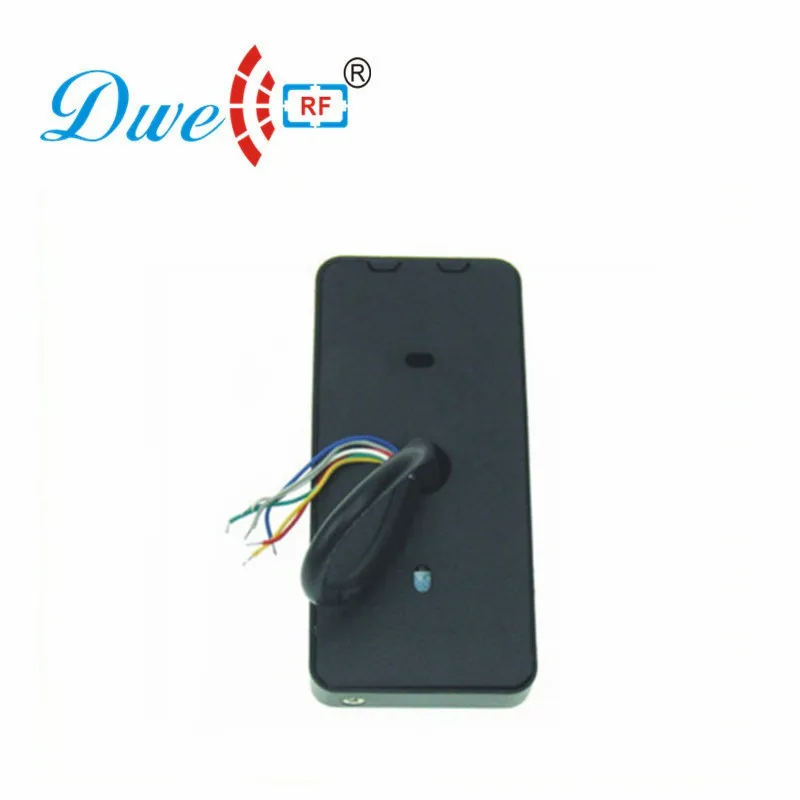

DWE CC RF Система контроля доступа RFID Бесконтактный Смарт считыватель карт wiegand 26 или 34 Опционально для двери доступа D801A-M

Использование + типа отвертки для ослабления винта между панелью и материнской платой. И затем добавьте

Материнская плата к боковой стенке с пластиковой вилкой и винтами.

Проводное соединение

Красный DC 9 V-16 V

Черный GND

Зеленый D0

Белый D1

Желтый звуковой сигнал

Синий светодиодный

СерыйWiegand 26/Wiegand 34

Оранжевый дверной Звонок

Взрослый дверной Звонок

Обратите внимание

1. Подтвердите электрическое напряжение (DC12V) и дифференцировать положительные анод и катод источника питания

2. Когда используется внешняя мощность, убедитесь, что делитесь питанием с контроллером или с помощью того же GND
