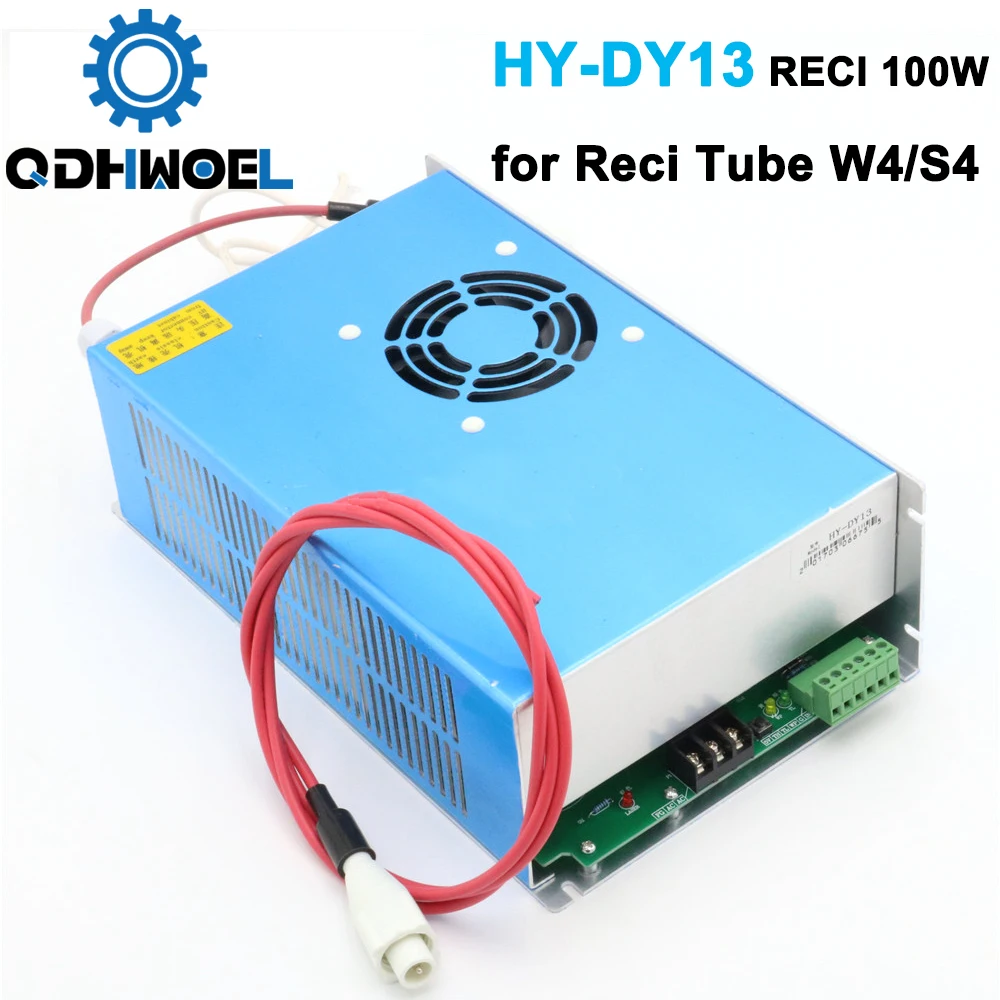

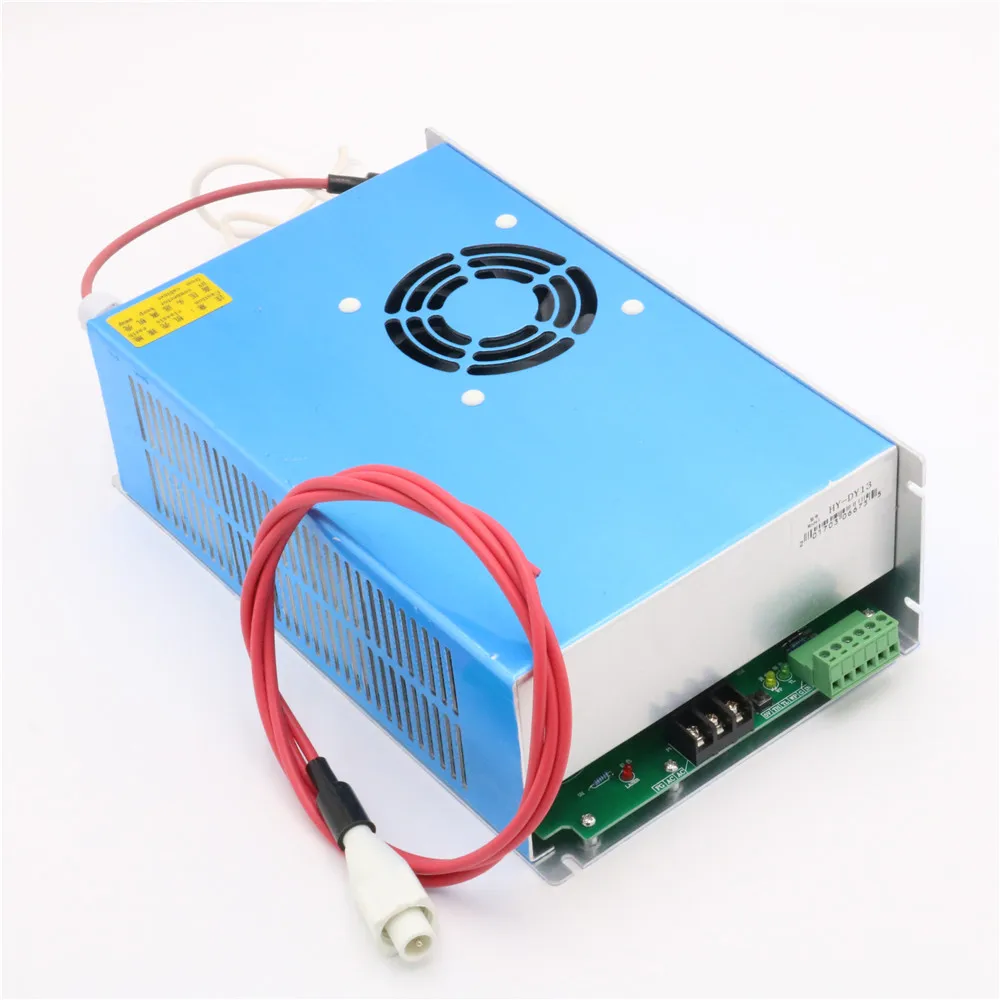

DY13 Co2 лазерный источник питания для RECI Z2/W2/S2 Co2 лазерной трубки гравировки/резки DY серии

Описание

DY13 Co2 лазерный источник питания для RECI Z2/W2/S2 Co2 лазерной трубки гравировки/резки DY серии

Модель: HY-DY13

100 Вт источник питания для CO 2 лазерных трубок Модель: HY-DY13

1. Основные характеристики:

1) Хорошая совместимость: он может быть применим к 80 Вт лазерных трубок, изготовленных различными
Фабрик.
2) можно выбрать 2 типа:
Тип резки: хорошая стабильность мощности и сильная адаптивность;
Тип скульптуры: быстрый отклик, хороший эффект гравировки, он может продлить срок службы лазера
Трубка значительно
1) Простое управление: высокий или низкий уровень
2) функция защиты от открытого замыкания: когда Заземляющее соединение находится в хорошей ситуации, питание
Может быть короткое время работы в открытом состоянии, это может избежать повреждения лазерной трубки, вызванного лазером
Источник питания, продлевает срок службы лазерной трубки.
3) одна кнопка для проверки выходного лазера вручную.
4) Применение: скульптура и вырезанный акрил, ткань, двойной цветной лист, резина и т. Д.

2. Параметры:

Вход	Вход Напряжение	Ac220в (если нужен ac110в, пожалуйста, укажите, при заказе)
	Частота переменного тока	47-440 Гц
	Макс Вход мощность	550 W
	Макс Вход ток	8A
Выход	Максимальное выходное напряжение	40KV
	Максимальный выходной ток	28mA
Эффективность		>/= 90% (полная нагрузка)
Средняя наработка на отказ		>/= 10000 часов
Скорость отклика		≤ 1 мс (время от сигнала ttl отдается выходному току до 90% предустановочного тока)
Выдерживать Напряжение		Вход-выход, вход-Корпус: AC1500V 10mA 60 S, выходной катод соединен с корпусом.
Защита окружающей среды		Рабочая температура: (-10-40) градусов Цельсия, относительная влажность: ≤90%
Вентилятор охлаждения		Принудительное воздушное охлаждение (вентилятор охлаждения)

DY13 Co2 лазерный источник питания для RECI Z2/W2/S2 Co2 лазерной трубки гравировки/резки DY серии

3. Инструкция по эксплуатации:

1) Подключение лазерной трубки: (ссылка на блок питания и схему подключения лазерного устройства)
Высоковольтный терминал (HV +) источника питания HY-DY13 должен быть подключен к положительной полюсе
СО2 лазерного устройства. Ток цепи источника питания должен быть подключен к отрицательному полюсу (лазер
Выходной терминал) лазерного устройства, через Амперметр или напрямую.

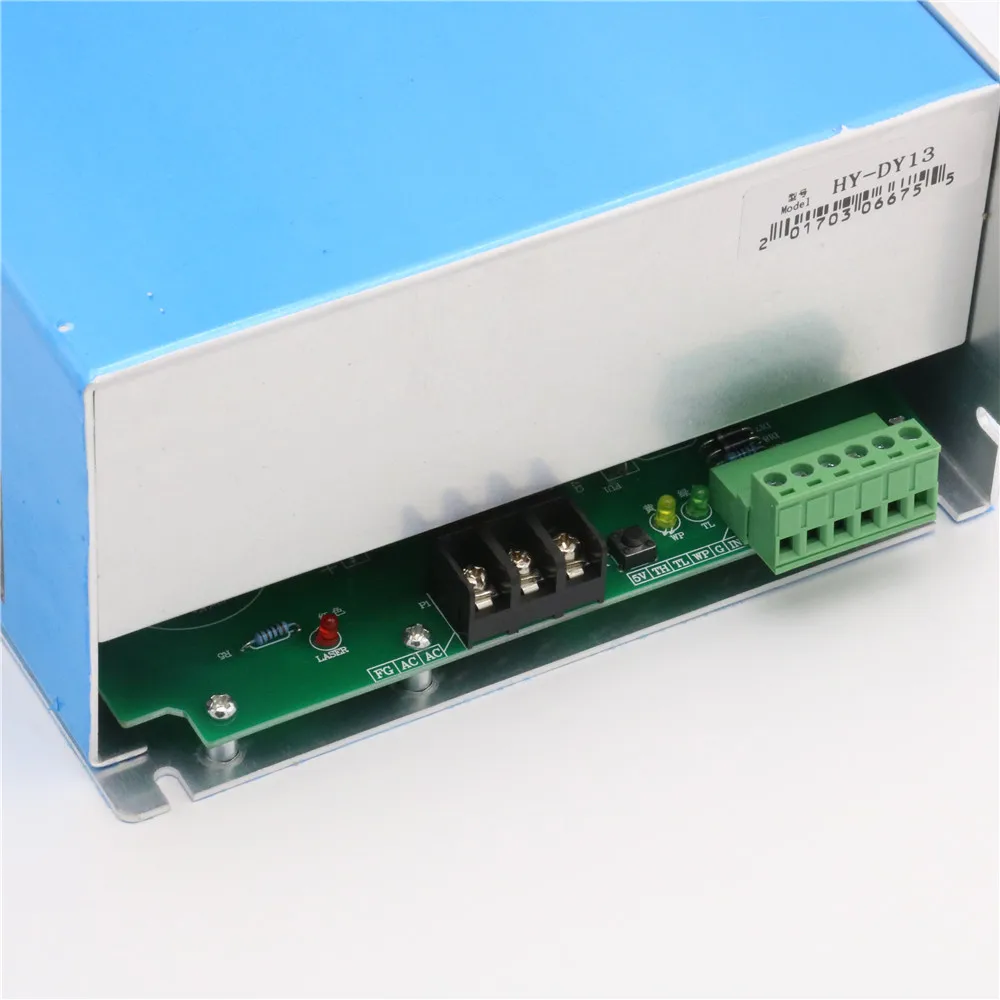

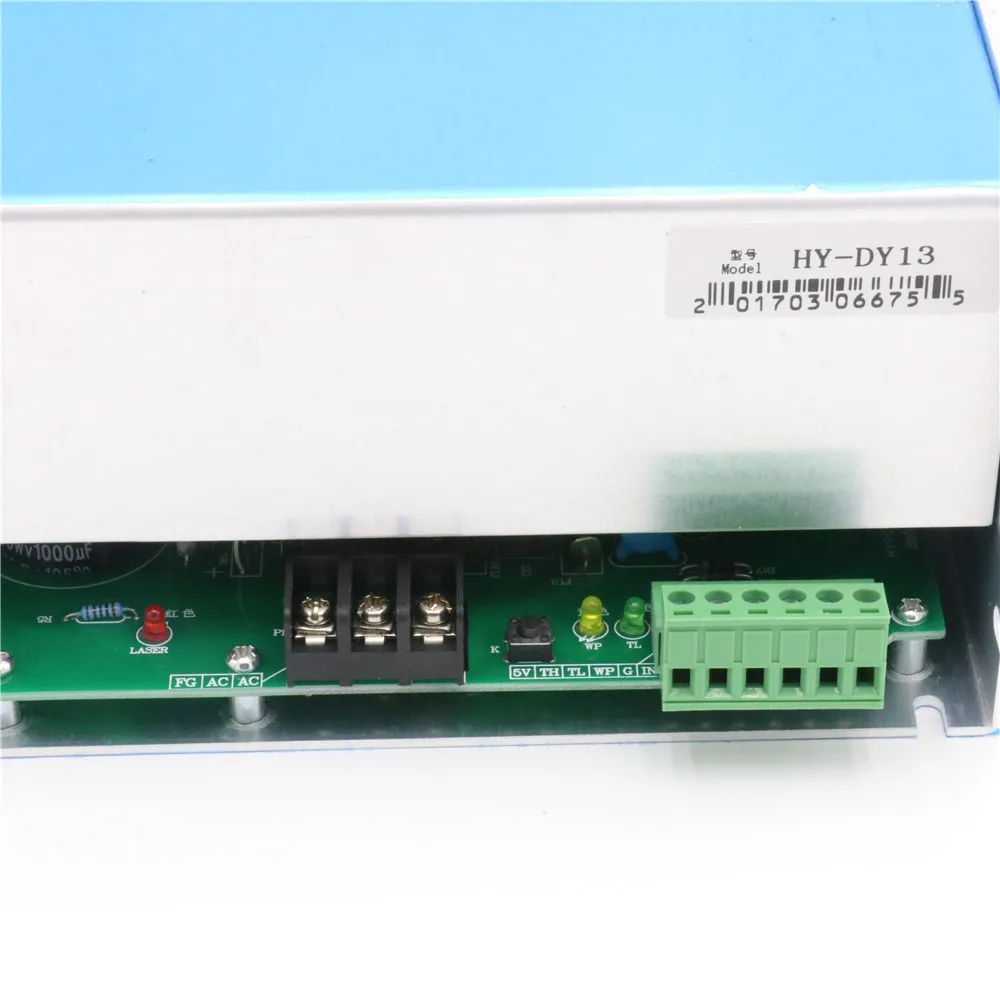

2) Подключение управляющего сигнала
Контрольный сигнал должен быть надежно подключен к контрольной клемме источника питания
HY-DY13, после подключения выходного сигнала DAC и сигнала ttl внешнего компьютера с
Источник питания, лазерное устройство должно работать как положено. Если Лазерная лампа не может работать правильно,
Следует проверить правильность контрольного сигнала или нет (включает в себя проверку спецификации напряжения и
Логика), если использовать ШИМ-контроль в качестве управления мощностью, убедитесь, что f≥20KHz, амплитуда (пиковое значение)
≤5V, проверьте и убедитесь, что переключатель защиты WP соединение является правильным в то же время.
3) Напряжение на входе:
Входная мощность источника питания HY-DY13 должна составлять 220 В переменного тока/50 Гц. Если требуется 110 В переменного тока,
Пожалуйста, укажите при оформлении заказа.
4) Прочие ожерелья и подвески:
Группа защитных выключателей также предназначена для обнаружения выключателя воды, вентилятора,
Защита открытого корпуса и так далее.

4. Осторожно!

1. Система водяного охлаждения должна работать правильно при включении лазерного устройства.
2. Цепь высоковольтного выхода не должна быть открытой! (Высоковольтные выходные клеммы (положительные и
Отрицательные полюсы) должны быть правильно подключены к положительным и отрицательным полюсам лазерного устройства,
Соответственно.)
3. Следует обратить внимание, чтобы избежать электрического удара после переключения источника питания

ВЫКЛ. (требования безопасности изоляции должны быть 40кв между терминалом выхода и
"G")
4. Хорошо заземленная трехполюсная розетка должна использоваться для подачи питания на HY-HVCO2/1,6 мощности
Поставка. Корпус должен быть хорошо заземлен, чтобы избежать удара электрическим током.

Техническое обслуживание лазерного источника питания

1, перед обслуживанием проверьте корпус блока питания нормальное заземление;
2, измерительный блок питания оболочки на рабочей станции или есть ли разница напряжения между верстаком
3, блок питания с высоким давлением на многих местах, после включения питания, рука не может касаться металлических частей устройства
4, прежде чем заменить блок питания внутри устройства, выключите блок питания конденсатора хранения энергии должен быть разряжен полностью и профиль напряжения после подтверждения отсутствия напряжения для следующего шага замены или ремонта
5, если лазерная машина работает нестабильно, или падение работы, может проверить винт электрической цепи, клеммные блоки, такие как, является ли свободным, проводка феномена, такого как окисление.Старый источник питания или блок питания работает в условиях плохой окружающей среды, Обратите больше внимания на состоянии формирования.
6, при обслуживании, не Срывайте внутреннюю кабельную стяжку и соединительный провод, панель управления, или Режьте бесформенные изменения, скорее всего, вызовет все помехи машины или снижение производительности, И даже вызывает лом.

Не работает анализ неисправностей лазерного источника питания CO2:

СО2 лазерная мощность не работает

(1) может быть защита от перенапряжения:
A. Пожалуйста, проверьте, является ли выход питания и положительное подключение лампы надежным!
B. Могут быть повреждены или стареют лампы, напряжение пробоя превышает 35 кВ.
(2) Убедитесь, что входной кабель переменного тока и провод управления надежно подключены.
(3) Проверьте Высоковольтную выходную линию на повреждения, утечка может привести к мощности в работе, но лампа не светильник!
(4) провод заземления питания (не выходная мощность черной линии, но первый порт входного терминала переменного тока см. Страницу 3 Руководства) является правильным и надежным доступом к земле.
