Dykb 10A Buck преобразователь Регулируемый CC CV 7 V-36 V понижающий до 1,5-35 V регулятор напряжения питания 3v 12v 5v 24v модуль питания

Вход напряжение: 7 V-36 V

Выходное напряжение: 1,5-35 в регулируется (можно сделать только понижающий модуль, вход должен быть больше, чем выход 1,5 в или более)
Выходной ток: регулируемый, 10A (рекомендуется в 8A, 5A 70 Вт или меньше при комнатной температуре может быть естественным охлаждением, пожалуйста, увеличьте тепловыделение превышает oh предлагает добавить небольшой вентилятор постоянной необходимости отрегулировать выходное напряжение 2 в или старше к текущему регулированию! Только в постоянном состоянии будет играть роль.)
Выходная мощность: Макс 150 Вт (рекомендуется в 100 Вт, большое давление, пожалуйста, уменьшите энергопотребление)
Рабочая температура:-20 ~ + 75 градусов (обратите внимание, что температура транзистора мощности превышает, пожалуйста, увеличьте тепловыделение)
Рабочая частота: 300 кГц
Эффективность преобразования: до 95%
Защита от короткого замыкания: Да, постоянное значение тока в настоящее время устанавливается
Входная защита обратной полярности: нет, пожалуйста, добавьте диод! Магазин по доступной цене!
Выход анти-рефлюкса: нет, пожалуйста, добавьте диод для зарядки! Магазин по доступной цене!
Установка: вверх и вниз с обеих сторон акрилового листа, восемь столбов, восемь винтов 3 мм, поверните ключ легче установить, когда вы устанавливаете!
Подключение: клеммы или Паяные клеммы, вход, выход
Размеры модуля: длина 80 мм Ширина 53 мм высота 35 мм
Вес: 132 г

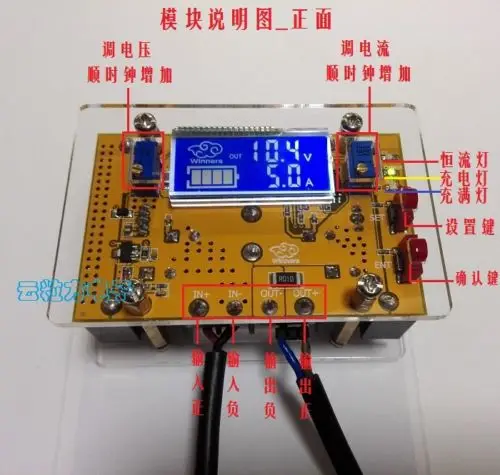

Установка Описание:
Настройка ключа для установки режима отображения делится на три типа:
1. Режим F-0: отображение выходного напряжения;
2, режим F-1: отображение входного напряжения;
3, режим F-2: переменное Входное и выходное напряжение;
Инструкции: нажмите кнопку «Настройки», чтобы прокрутить три режима отображения, соответствующий индикатор будет включен или выключен, нажмите кнопку «ок» для сохранения и выхода, отдельная кнопка «ОК» для переключения ЖК-экрана с подсветкой.
Приложений
1. Используйте в качестве обычных понижающих модулей с возможностью защиты от перегрузки по току
Инструкции по уходу за изделием
(1) в условиях отсутствия нагрузки Отрегулируйте "потенциометр постоянного напряжения ADJ-V", чтобы выходное напряжение достигло желаемого значения;
(2) выходы непосредственно коротковольтный модуль (грубая находка изделий или проволока с зажимом коротка к выходному терминалу, Примечание: Не коротко замыкайте, когда настроено напряжение), затем Отрегулируйте «постоянный потенциометр ADJ-I», чтобы отобразить текущее значение достигает заданного значения защиты от перегрузки по току; Или подключен к току нагрузки также регулируется. (Например, бортовой Амперметр показывает текущее значение 4А, затем максимальный ток модуля ограничен 4А, 4А постоянный ток светодиодный ток к красному свету)
(3) подключен к нагрузке и работает.
2. Используйте в качестве зарядного устройства
Инструкции по уходу за изделием
(1) определяет, что напряжение поплавка аккумулятора и ток зарядки; (литиевые параметры, если 3,7 в/2200 мАч, затем поплавковое напряжение 4,2 в, максимальный ток зарядки 1С, а именно 2200ма)
(2) при отсутствии нагрузки Отрегулируйте "потенциометр постоянного напряжения ADJ-V", чтобы выходное напряжение достигло поплавкового напряжения;
(3) выводит непосредственно коротковольтный модуль (грубая находка изделий или проволока с зажимом коротка к выходному терминалу, Примечание: Не коротко замыкайте, когда настроено напряжение), затем Отрегулируйте «постоянный потенциометр ADJ-I», чтобы отобразить текущее значение тока зарядки достигает заданного значения; Или подключен к току нагрузки также регулируется.
(4) Лампа сигнала поворота заряда по умолчанию завода составляет 0,1 раз ток зарядки; (батарея во время зарядки тока постепенно уменьшается, постепенно преобразовывается в постоянную зарядку от постоянного тока, если сила тока зарядки составляет 1 А, Затем, когда ток зарядки меньше 0,1a, когда индикатор зарядки выключен желтый, полный синий индикатор загорается и батарея полностью заряжена), зарядка полная, отсоедините клеммы аккумулятора, затем отсоедините вход, чтобы предотвратить повреждение аккумулятора модуля!
(5) подключен к зарядке аккумулятора.
3. Используйте как постоянный светодиодный драйвер тока
(1) определите, что вам нужно управлять светодиодный рабочий ток и максимальное рабочее напряжение;
(2) в условиях отсутствия нагрузки Отрегулируйте "потенциометр постоянного напряжения ADJ-V", чтобы выходное напряжение достигло светодиодный рабочее напряжение;
(3) выводит непосредственно коротковольтный модуль (грубая находка изделий или проволока с зажимом коротка к выходному терминалу, Примечание: Не коротко замыкайте, когда настроено напряжение), затем Отрегулируйте «постоянный потенциометр ADJ-I», чтобы текущее значение достигло заданного отображения светодиодный ток; или подключено к току нагрузки также регулируется.
(4) подключен к светодиодный, тестовый аппарат.
