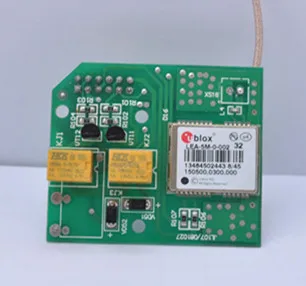

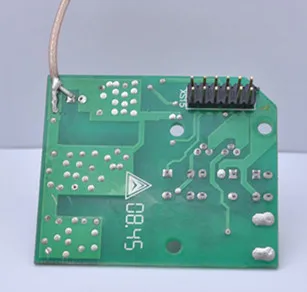

E05 LEA-5M gps модуль 2,5 м модуль позиционирования gps макетная плата 51 один чип рутинной

Этот модуль является оригинальным аутентичным высокоточным Ublox LEA-5M, только небольшое количество на складе! Фотографии не всегда доступны, если нет товаров, служба поддержки клиентов свяжется с вами для возврата денег, причиняя неудобства, пожалуйста, извините меня!

Изображение только для справки, не обращайте внимания на shoOt!

Gps-приемник также поставляется с двумя миниатюрными сигнальными реле 3A 5 v для сигнализации по периметру и т. д. мы также можем использовать его для других приложений!

Схема была рассортирована, я покупала почту и позволяла всем продолжать работать!

Все также обратите внимание:

1. Без индикации питания: будьте осторожны, чтобы не подключить неправильную линию при использовании;

2. без индикатора сигнала и резервного аккумулятора: обратите внимание на антенну, когда она используется на открытом воздухе, лицом к небу, подождите 1-3 минуты, в течение 3 минут, модуль не на месте, необходимо учитывать, находится ли Антенна в хорошем контакте и правильно размещена.

3. Есть много контактов. Когда вы являетесь gps-приемником, вам нужно только три провода. 3,3 В GND TXD (подключен к микроконтроллеру RXD)

4. Красная головка не является антенной, это сиденье, используемое для подключения антенны! Антенна должна быть приобретена отдельно.

5. С реле на плате, вы можете играть его самостоятельно. Мы даем схему проводки.

Обратите внимание: эта цена не включает антеннуА

Мой тестовой среды:

При измерении он находится на второй напольный Балконный (2 м от земли). В пасмурных погодных условиях, он может стабильно получить около 10 спутников. Мощная производительность приема этого gps-модуля полностью подтверждена.

Этот макетная плата gps приемник принимает пятого поколения с высоким уровнем производительности gps модуль LEA-5S от U-blox, оснащенная высокоэффективной в переменного тока, 50-канал U-blox5 технологии, и обработке более 1 млн эффективных Корреляторы 32-канальный приобретения двигателя. Возможность позволяет модулям выполнять пассивно параллельные запросы.

Gps-приемник u-blox оснащен передовой технологией подавления шума и инновационной РЧ-архитектурой, что делает приемник более защищенным от помех. В то же время приемник u-blox gps также предоставляет такие технологии, как инерционная навигация, точное время и A-gps.

Оборудование макетной платы спроектировано и изготовлено в соответствии с официальным руководством по дизайну. После длительного тестирования и модификации Максимальная сила полученного сигнала и максимальная производительность приемника. Макетная плата имеет простой интерфейс, подключи и играй, удобное подключение к различным микрокомпьютерам с одним чипом и встроенной макетной плате s, и оснащена верхним компьютерным программным обеспечением и справочным кодом.

Производительность параметр

Список конфигурации:

1: LEA-5M макетная плата (без антенны, картинка-держатель антенны не антенна)

2: данные макетной платы, процедуры (51 MCU + 12864 lcd)

* Gps антенна является обязательным для системы позиционирования gps, ни один друг не должен совпадать, при необходимости, может связаться со службой поддержки клиентов!

Отладки соображений

1. Сначала убедитесь, что оборудование и программное обеспечение для последовательного порта работают правильно.

Общая скорость передачи данных составляет 9600 без паритета 8 бит данных 1 стоп-бит. Выберите правильный com порт.

Метод тестирования: после установки программного обеспечения подключите rx tx последовательного аппаратного инструмента вместе, отправьте данные, чтобы узнать, как он получен нормально.

2. Обычно Используйте TX модуля к MCU или RX компьютера, и затем вы можете использовать его в первый раз. Подождите 1-2 минуты в первый раз, вы можете получить данные gps, и вы можете получить положение и скорость в соответствии с форматом gps. Если вы не можете получить его, измените линию модуля, и он может быть изменен.

3. Убедитесь, что ваша антенна находится за окном, и черное лицо со словом лицом вверх.

Примечание: плоская, белая, намагниченная сторона-это задняя, а не передняя, лицом вверх.

4. Подключите питание и индикатор питания загорится. Когда позиционирование является нормальным, индикатор состояния PPS 1 s мигает один раз.

5. Лучше всего использовать внешний источник питания, а некоторые компьютеры имеют слабые возможности питания USB, что может привести к неисправности.

Метод отладки

1. Используйте ассистент последовательного порта для отладки.

Подключите компьютер и gps-модуль, откройте ассистент последовательной отладки, отрегулируйте COM порт и скорость передачи данных (скорость передачи данных по умолчанию до 9600). Чтобы отобразить изменение персонажа, просмотрите окно «assistant» для настройки последовательного порта. В соответствии с ручным анализом данных модуль по умолчанию обновляет данные один раз в секунду. Когда требуется Настройка, используйте ассистент последовательной отладки или используйте макетную плату микроконтроллера с последовательным портом для установки.

2. Используйте программное обеспечение хоста компьютера для отладки.

Установите программное обеспечение ПК на компьютер, дважды нажмите на установщик и установите его по умолчанию;

Подключите компьютер и gps-модуль, включите выключатель питания, компьютер подсказка, чтобы найти новое оборудование и установить новое оборудование, откройте программное обеспечение для отладки, чтобы настроить com-порт и скорость передачи данных (скорость передачи данных по умолчанию до 9600), после настройки, вы можете иметь изображение, как показано на рисунке. Это.

Перенастройки

3. Используйте 1417 электронный студийный двойной последовательный макетный модуль для отладки.
