Описание
HRSDK-MTB-HG7221SDK

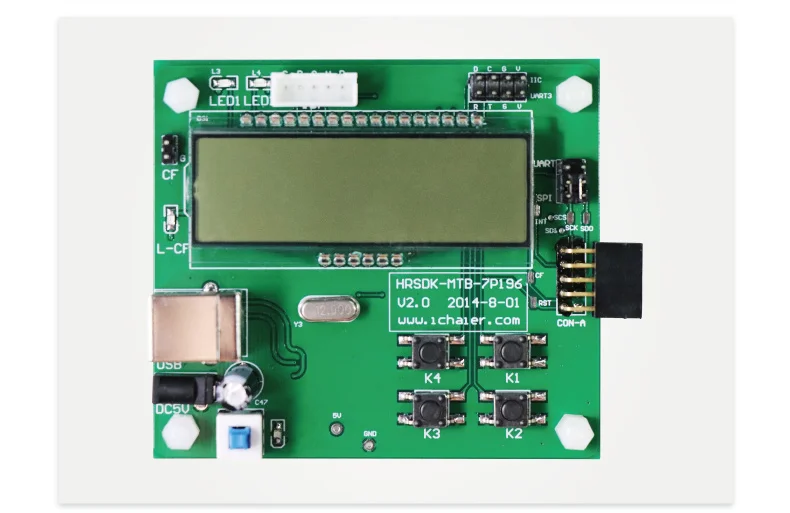

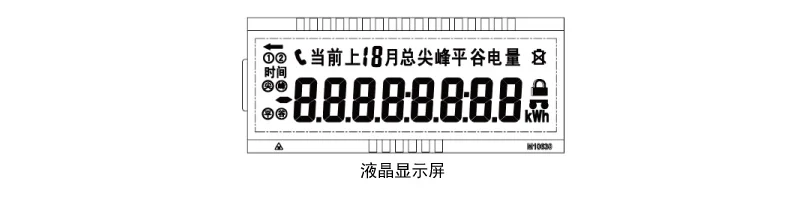

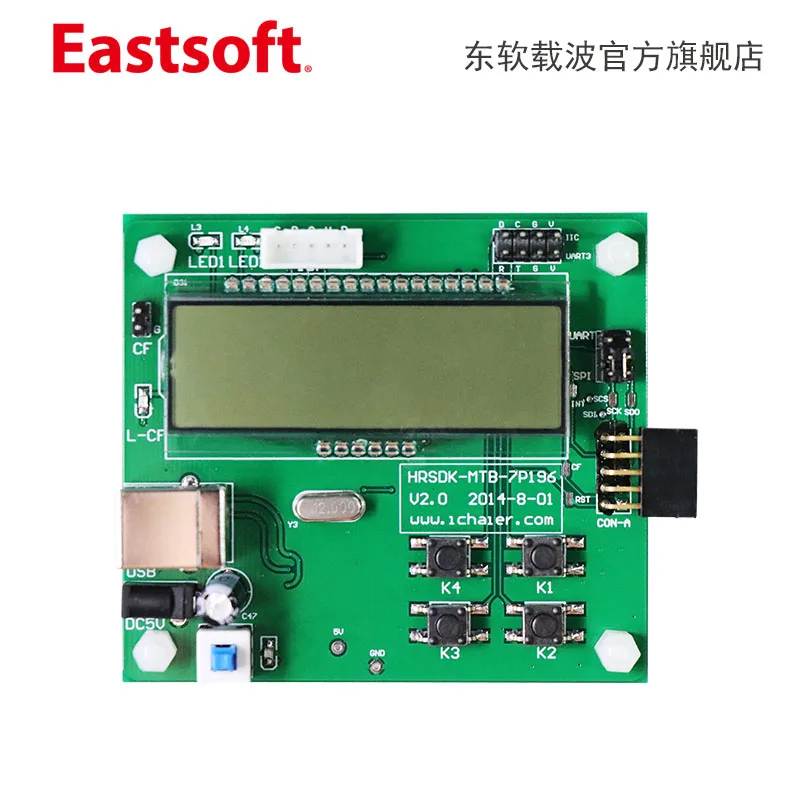

Аппаратное обеспечение делится на две платы, одна-Измерительная плата электрической энергии, другая-основная плата управления, две Монтажные платы физически разделены, Изоляция источника питания, подключение к розетке. Основная плата управления в основном включает микросхемы MCU, ЖК-дисплей, светодиодный свет, кнопку OSB разъем питания розетка-выключатель питания и т. Д.
Характеристики чипа
HRT6020 высокоточное и гибкое Измерение мощности чип разработан Shanghai neusoft carrier microelectronics co., LTD. Он подходит для однофазного двухпроводной и трехпроводной активный Измерение мощности или однофазный Анти-кражи Измерение мощности. Полностью статический дизайн, низкое энергопотребление CMOS дизайн, низкий температурный дрейф, широкий диапазон, и обеспечивают стандартную четырехпроводную систему SPI связь интерфейс, чтобы обеспечить пользователей в нескольких областях применения.
Указания по технике безопасности
HRSDK-MTB-HRT6020 комплект для разработки стартера (далее именуемый SDK) имеет рабочее напряжение 220 В переменного тока в некоторых цепях при работе, не прикасайтесь непосредственно вручную. При использовании SDK, операторы должны убедиться, что он помещен в безопасную область и заметное высокое предупреждение о высоком напряжении знак установлен, чтобы предотвратить операторы или другие от случайного прикосновения к высоковольтной области SDK и вызывает электрические удары. Область опасности высокого давления SDK показана в красной коробке ниже.
Операторы должны использовать розетки с защитой от утечки для обеспечения безопасности жизни. Видимая мощность измерительная плата составляет около 20 ВА, а активная мощность составляет около 2 Вт, когда нет тестовой нагрузки.
Способ применения

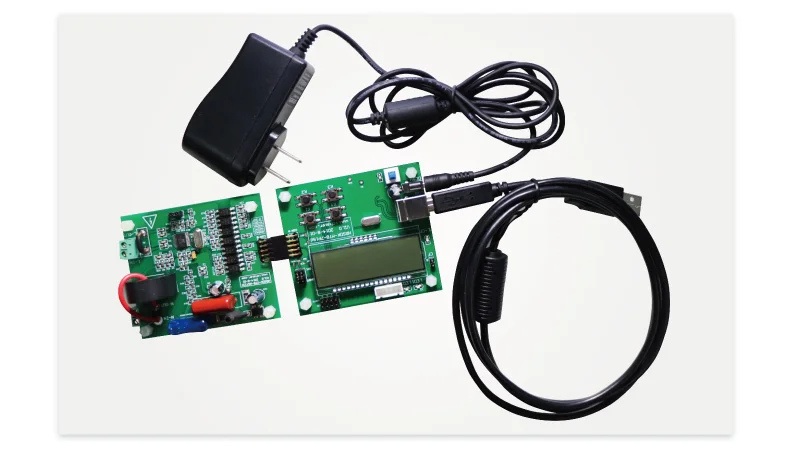

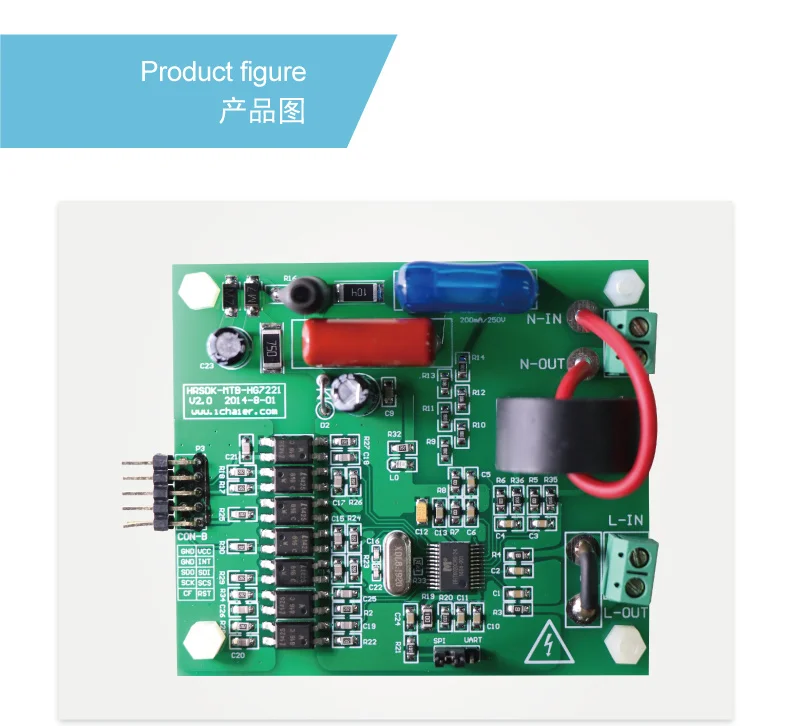

HRSDK-MTB-HG7221SDK оборудование делится на две платы, одна-Измерительная плата электрической энергии, другая-основная плата управления, две Монтажные платы физически разделены, изоляция источника питания, Розетка соединительная левая часть hrsdk-mtb-7P196 модуль основной платы управления и правая часть hrsdk-mtb-HRT6020 Модуль платы управления для измерения электрической энергии в основном включает MCU схема ЖК-экран, светодиодный свет, кнопки, USB разъем, розетка питания, Выключатель питания и так далее на электрической энергии измерительная пластина в основном включает измерение, блок питания RC, цепь интерфейса питания, оптическое соединение модуль изоляции SDK имеет следующие функции: измерение, калибровка, жидкокристаллический дисплей, кнопки и светодиоды SDK имеют функцию измерения: напряжение, ток, мощность, коэффициент мощности, частота, Мощность активного импульсного вывода CF, используется для измерения мощности и калибровки. Счетчик электроэнергии постоянный 1200imp/кВтч SDK имеет функцию измерения и калибровки. Калибровочный регистратор измерительный чип можно откалибровать через последовательный порт USB или uart3.откалиброванные регистраторы включают: pagrey, PAOFF, UGAIN, iagrey, IBGAIN, APHCAL Измерение мощности и основная контрольная панель, режим связи которых составляет 6COM × 17seg
'
