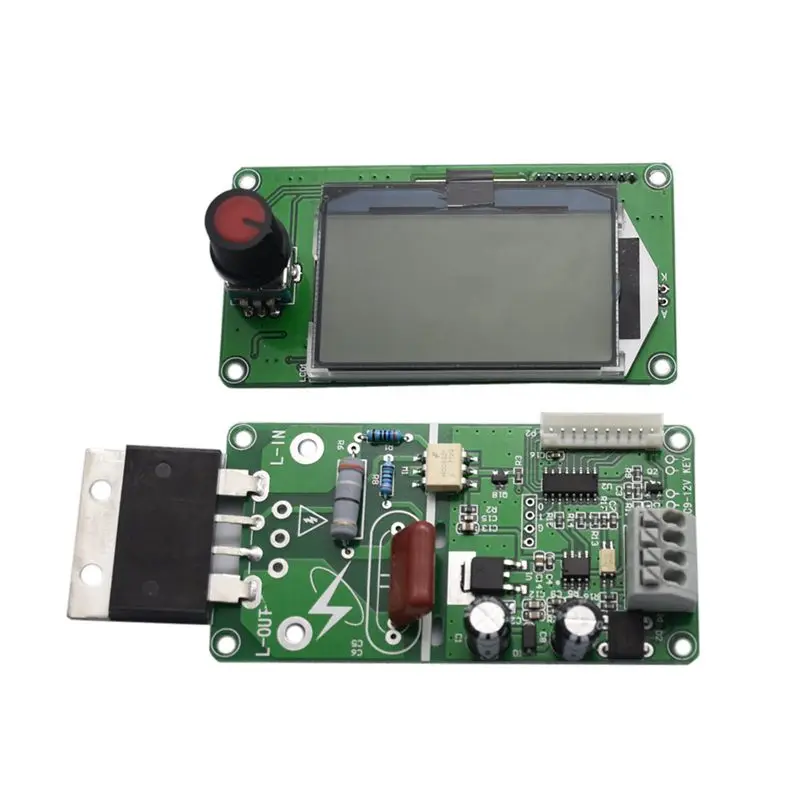

EASY-100A цифровой ЖК-дисплей двойной импульсный кодер точечной сварки машина плата управления временем

Описание

.

.

III. метод использования: Калибровка напряжения: модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна быть осуществлена, когда установлена первая машина, и в будущем, пока модуль силового трансформатора не заменен, нет необходимости перекалибровать. Конечно, когда вы чувствуете, что напряжение дисплея неправильное и его можно откалибровать. Ниже приведены напряжения сети, которые не калибруются и не отображаются во время работы
Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, кремниевый контрольный выпрямитель требует внешнего радиатора для рассеивания тепла. Мощность модуля движущейся нагрузки зависит от мощности кремниевого контрольного выпрямителя (SCR). BAT41 (40A) может переносить СВЧ трансформатор СВЧ-печи, BAT100 (100A) может переносить два СВЧ-трансформатор СВЧ-печи s, и рекомендуется один для петли трансформатора 100A.
Меры предосторожности для использования: Этот модуль DIY должен иметь определенные знания электрика, если вы полный первокурсник, пожалуйста, обратитесь к знаниям электрика, прежде чем начать. Не знаете время сварки и мощность сварных деталей, рекомендуется отрегулировать время и мощность сварки от малого до верхнего, чтобы избежать повреждения сварочного пера. причина неисправности и устранение неисправностей, электропитание не соответствует фактическому напряжению электричества: Калибровка повторного напряжения.
Паяльное соединение не надежно и не спаяно: Отрегулируйте время и мощность сварки до достижения удовлетворительных результатов. может быть установлен для сохранения последней операции, модуль двойной импульсный триггер, выключите любой набор времени триггера, вы можете изменить двойной пульс на один импульсный триггер. основная плата и панель управления дисплея разделены, И внешний корпус может быть гибко собран.
С компенсацией напряжения сетки, выход компенсации может быть автоматически скорректирован в зависимости от изменения источника питания, и электрическое напряжение около 1 секунды может отображаться при срабатывании, таким образом, эффективное тепло сварки соответствует параметрам сварки, а место сварки является равномерным.
DIY или простая аккумуляторная машина для точечной сварки развития сварки.
Сварка одного аккумулятора или аккумуляторного блока.
Многогрупповые данные 12864 визуальный дисплей, интуитивно понятное управление, удобное, настройка параметров одного кодировщика может сделать управление простым и быстрым.
С 0-9999 функцией подсчета сварок, с 5 групп параметров хранения образца, может храниться даже электричество выключено, количество wleding можно увидеть просто одним глазком.
Время входного цикла 0-99 (1 цикл составляет 20 мс, например, значение регулировки 50, это время сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл составляет 20 мс, например, интервал 50, это интервал 1 секунды.) регулируемая. Прочность сварки 30%-99% регулируется.
Модуль может изолировать сильную и слабую электроэнергию оптическим соединением, и спроектировать надежную цепь для обнаружения нулевого перекрестка и обнаружения напряжения, чтобы обеспечить точный фазовый сдвиг кремниевого контрольного выпрямителя (SCR), который может быть совместим с 40A-100A двунаправленный кремниевый контрольный выпрямитель (SCR).
9-12 В Входная мощность переменного тока (с использованием трансформаторов переменного тока, других, таких как DC, может привести к сбой обнаружения нулевого перекрестка, не может триггер.)
Цвет: зеленый
Материал: металл + Поликарбонат
Посылка в комплект входит:
1 * основная плата
1 * Дисплей доска
1 * кабель
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.

.

.

.

.

.
