Описание

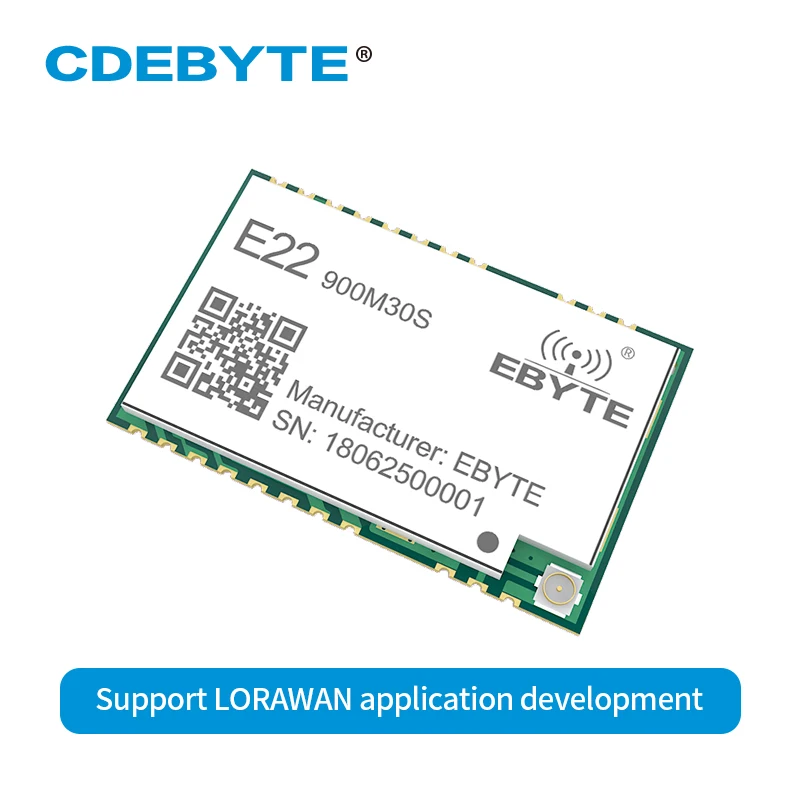

Ebyte E22-900M30S SX1262 915 МГц LoRa модуль 30dBm длинный диапазон IoT трансивер SMD PA LNA IPEX отверстие для штампа передатчик и приемник
| RF параметр | Соотношение цена/качество | Обратите внимание |
| Рабочая частота | 850 ~ 930 МГц | - |
| Мощность передатчика | 30 дБм | Макс. Мощность (1 Вт) |
| Чувствительность приема | -150 дБм | - |
| Воздушный скорость передачи данных | 0.018k ~ 300 кбит/с | - |
| Тесты расстояние | 12000 м | В открытом и ясном воздухе, с максимальной мощностью, усилением антенны 5dBi, высотой 2 м |
| Аппаратные средства параметр | Соотношение цена/качество | Обратите внимание |
| Размер | Ключевые слова: 24*38,5 мм | |
| Тип антенны | IPEX/штамп отверстие | |
| Связь интерфейс | SPI | |
| посылка | SMD |
| Электронный параметр | Мин. | Тип. | Макс. | Блок | Состояние |
| Мощность питания | 2,5 | 5 | 5,5 | V | |
| Связь уровня | 1,8 | 3,3 | 3,7 | V | |
| Передавать ток | 600 | 650 | 700 | MA | 30 дБм (1 Вт) |
| Получение ток | 12 | 14 | 16 | MA | |
| Ток в спящем режиме | 1 | 3 | 5 | NA | |
| Рабочая температура | -40 | 20 | + 85 | ℃ | |
| Рабочая влажность: | 10 | 60 | 90 | % | |
| Температура хранения | -40 | 20 | + 125 | ℃ |
| Pin нет. | Контактный пункт | Pin направление | Pin Применение |
| 1 | GND | - | Заземления |
| 2 | GND | - | Заземления |
| 3 | GND | - | Заземления |
| 4 | GND | - | Заземления |
| 5 | GND | - | Заземления |
| 6 | RXEN | Вход | RF переключатель управления RX, Подключение внешнего MCU IO, действительный на высоком уровне |
| 7 | TXEN | Вход | RF переключатель управления TX, Подключение внешнего MCU IO или DIO2, действительный на высоком уровне |
| 8 | DIO2 | Вход/Выход | Настраиваемый порт ввода-вывода(Подробнее в таблице SX1262) |
| 9 | VCC | - | Источник питания, 2,5 V ~ 5,5 V(Рекомендуется использовать внешний керамический фильтр) |
| 10 | VCC | - | Источник питания, 2,5 V ~ 5,5 V(Рекомендуется использовать внешний керамический фильтр) |
| 11 | GND | - | Заземления |
| 12 | GND | - | Заземления |
| 13 | DIO1 | Вход/Выход | Настраиваемый порт ввода-вывода(Подробнее в таблице SX1262) |
| 14 | BUSY | Выход | Индикатор состояния(Подробнее в таблице SX1262) |
| 15 | Эта технология | Вход | Чип сброса инициации, действительный в низком уровне |
| 16 | Мисо | Выход | SPI главный входной рабочий выход |
| 17 | MOSI | Вход | SPI главный Выходной рабочий вход |
| 18 | SCK | Вход | SPI часы |
| 19 | НСС | Вход | Чип для выбора,Для запуска SPI связи |
| 20 | GND | - | Заземления |
| 21 | Муравей | - | Штамп отверстие(50 Ом) |
| 22 | GND | - | Заземления |
Характеристики
- Бренд
- CDEBYTE
- Номер модели
- E22-900M30S
