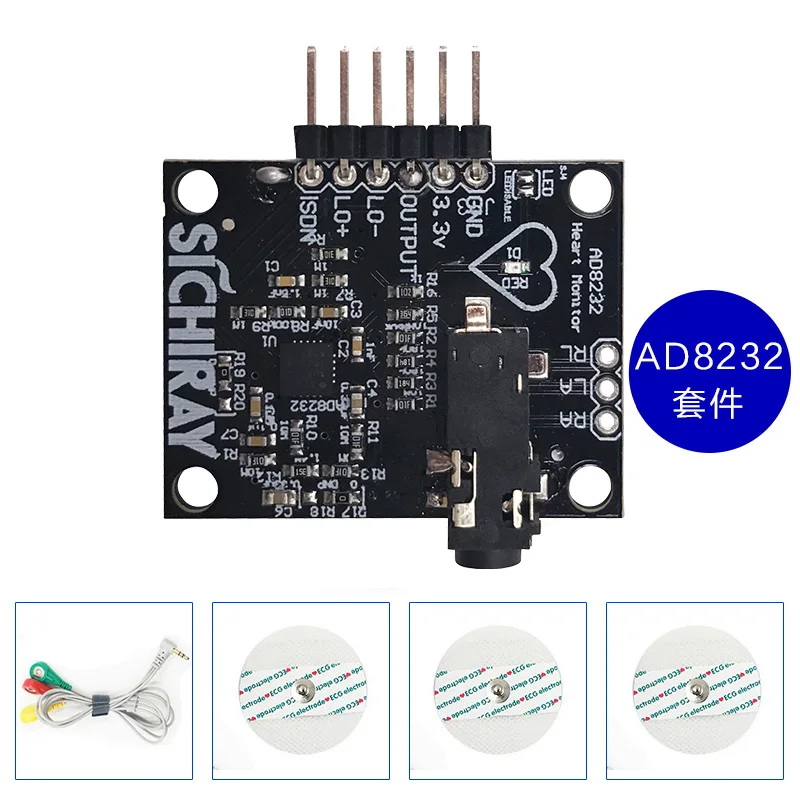

ЭКГ сердечный ритм HRV измерение здоровья AD8232 мониторинг сенсор комплект совместим с микроконтроллером развития

Описание продукта:
\

\

AD8232-это однопроводник, измеряющий пульсометр электрической активности сердца. Этот электрический сигнал может использоваться для рисования электрокардиограммы или электрокардиограммы и в качестве аналогового выхода. Сигнал ЭКГ очень маленький и подвержен внешним помехам. Монитор сердечного ритма AD8232 с одной проводимостью может использоваться для получения четкого сигнала между интервалами PR и QT.
\
\

Информация о продукте: http://pan.baidu.com/s/1kU99iIj
\
\

Примечание: наши продукты не являются медицинскими устройствами и поэтому не могут использоваться как вспомогательный аксессуар для диагностики и медицины.
\
\

Меры предосторожности:
\
1. Убедитесь, что напряжение питания составляет 5 в постоянного тока (шелкография на плате помечена неправильно);
\
2. Вставьте свинцовый провод в конец;
\
3, чтобы обеспечить надежное соединение линии DuPont (линия DuPont иногда не полностью контактирует, в результате чего чрезмерная пульсация или правильный сигнал не может быть измерен, В это время вы можете использовать руку, чтобы вытолкнуть линию DuPont в сторону, чтобы обеспечить хороший контакт очень важно);
\
4, чтобы убедиться, что электродная паста правильно прикреплена, зеленая линия является эталонной наземной линией (базовая линия, то есть, она должна быть прикреплена к месте вдали от сердца, обычно крепится к нижней левой стороне нижней части живота или ноги), Желтая линия крепится к левой стороне сердца или левой стороне руки. С внутренней стороны красная линия крепится к правой стороне сердца или внутренней стороне правой руки, обеспечивая прочное крепление электрода без контакта;
\
5, при тестировании, сохраняйте расслабление и спокойствие, сидите вертикально, Дышите мягко, старайтесь не двигаться;
\
6. Третьи вечерние в тестовом процессе, не трогайте тестер, это приведет к ненормальному сигналу;
\
7. Во время теста плата не должна быть помещена в беспорядок.

Продукт Особенности:
\
\

\
\

· Рабочее напряжение: 5 В (модуль неправильно записан на 3,3 В из-за проблем с печатью)
\
\

· Аналоговым выходом
\
\

· Электрод линять при обнаружении
\
\

· Обнаружение выключения (не используется)
\
\

· Светодиодный
\
\

· Проводящий разъем 3,5 мм
\
\

\
\

\
Применение:

\
\
· Фитнес оборудование

\
\
· Портативное/носимое оборудование для мониторинга

\
\
· Оборудование дистанционного мониторинга здоровья

\
\
