Описание
Параметры:

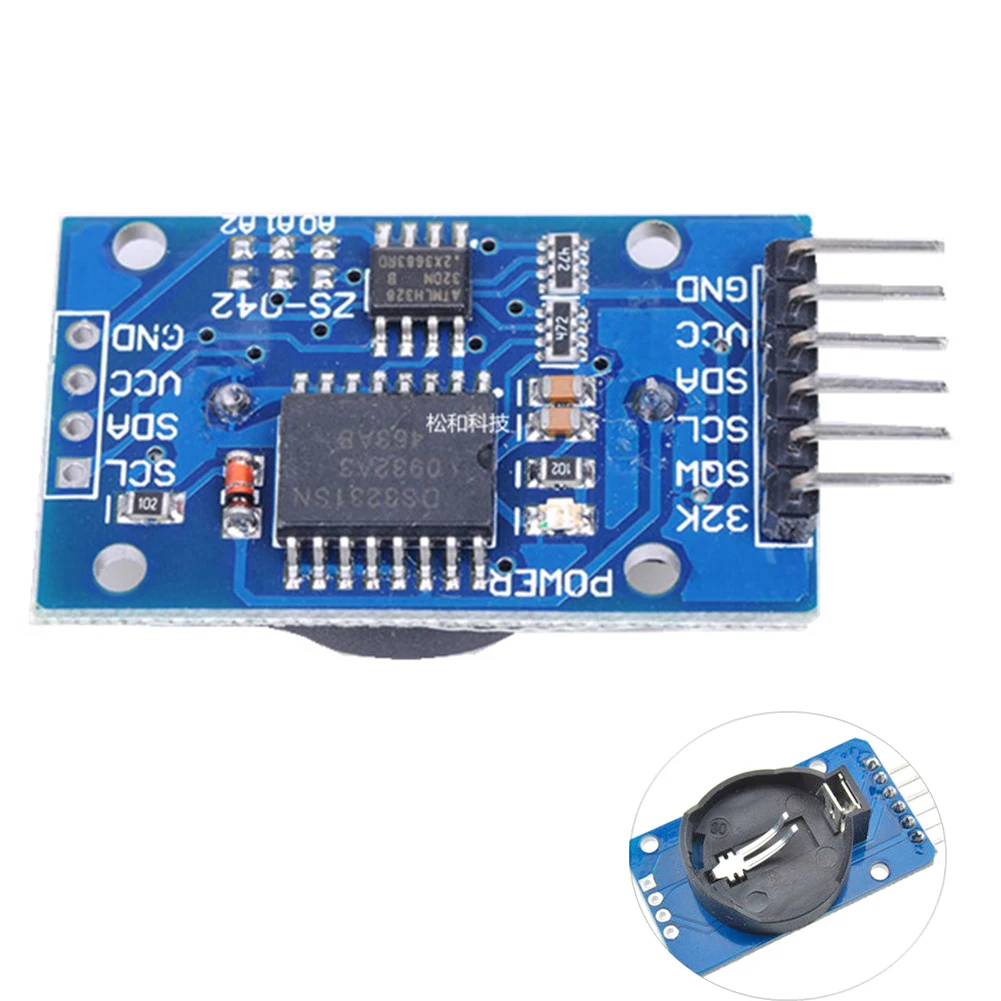

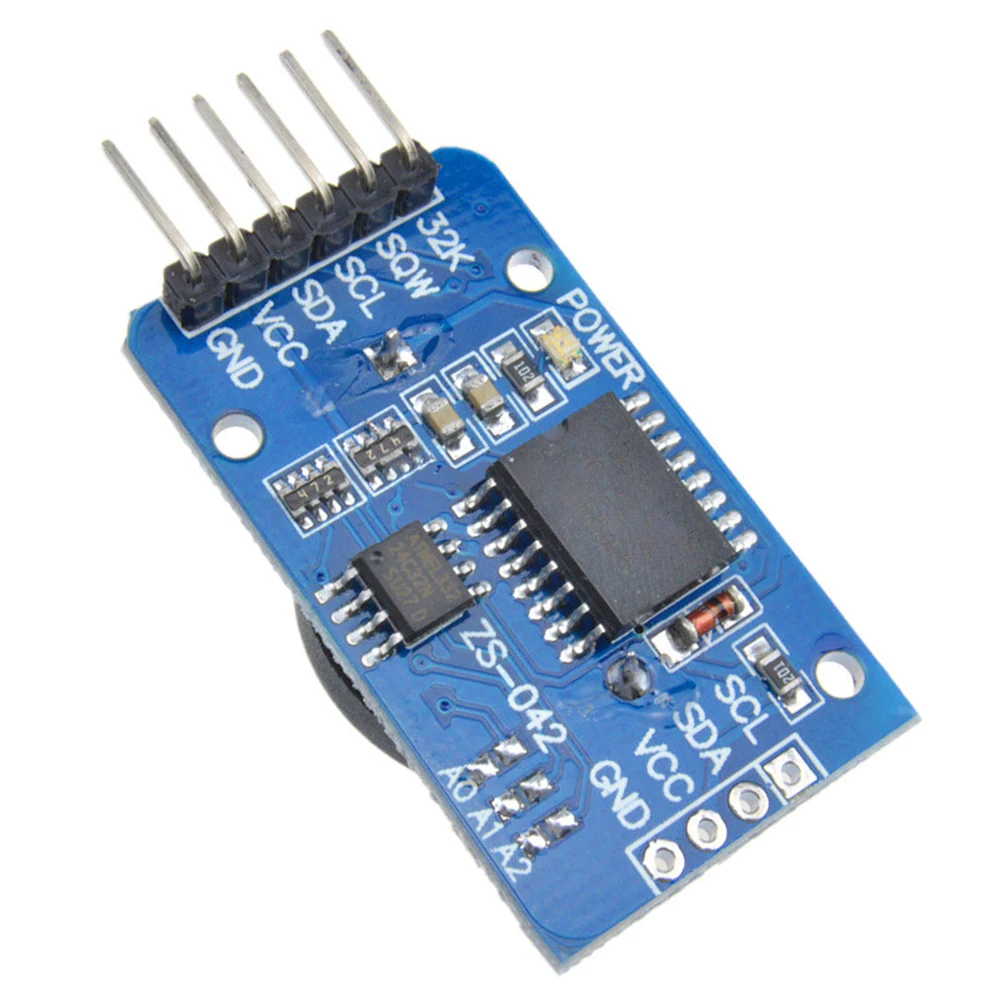

DS3231-это недорогие, добротно точные часы I2C al-time (RTC), с интегрированным кристаллическим осциллятором с температурой (TCXO) и кристаллом. Устройство включает в себя вход батареи, отключите основной источник питания и поддерживает точное время. Встроенный осциллятор повышает долгосрочную точность устройства и выводит количество компонентов производственной линии. В DS3231 доступен в коммерческих и промышленных temperatu диапазонов, используя 16-контактный диагностический 300mil так посылка.
RTC поддерживает секунды, минуты, часы, день, дату, месяц и год информации. Менее 31 дня месяца, дата окончания будет автоматически скорректирована, в том числе корционы для года скачка. Часы работают В или 24 часа или полосового/AM/PM индикация в 12-часовом формате. Обеспечивает два настраиваемых будильника и календарь можно установить на волновой выход Сква. Addss и данные передаются серийно через bidictional bus.
Забор и схема компаратора с защитой от температуры обеспечивает контроль состояния VCC для обнаружения аварийного переключения питания, обеспечивает набор выходов и при необходимости автоматически переключается на резервное питание. Кроме того,/RST pin является monitod как генерирующий набор μP вручную.
Экономьте время и высокое дополнение, DS3231 также имеет некоторые другие особенности, которые расширяют системный хост дополнительных функций и спектр вариантов. Устройство интегрирует очень цифровой датчик температуры pcise, через интерфейс I2C * для доступа к нему (как то же время). Эта точность датчика температуры ± 3 °C. схема управления электропитанием на чипе может автоматически обнаруживать и управлять основной и резервной мощностью (т. Е. Батареей низкого напряжения) для переключения между блоком питания. Если основной источник питания failu, устройство может продолжать обеспечивать точную синхронизацию и температуру, производительность не влияет. Когда основное значение мощности или напряжения поворачивается в пределах допустимого диапазона, для запуска микропроцессора системы можно использовать функцию набора микропроцессора.
Модуль параметры:
Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
Вес: 8g
Рабочее напряжение: 3,3-5. 5 В
Чип часов: высокотактный чип DS3231
Точность часов: 0-40 ℃ диапазон, точность 2 ppm, ошибка была около 1 минуты
Календарь Будильник с двумя
Программируемый выход Сква-волны
Генератор часов al time, секунды, минуты, часы, день, дата, месяц и год, время и предоставление действительной компенсации до 2100 года скачка
Датчик температуры чипа поставляется с точностью ± 3 ℃
Чипы памяти: AT24C32 (емкость памяти 32 K)
Интерфейс IIC bus, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
Может быть каскадным с другим IIC устройством, 24C32 addsses может быть сокращен A0/A1/A2 изменить по умолчанию addss 0x57
Инструкции по проводке (например, для Arduino r3):
SCL → A5
Внесение изменений в → A4
VCC → 5 V
GND → GND
Посылка включает в себя:
1 шт. * DS3231 Модуль
DS3231-это недорогие, добротно точные часы I2C al-time (RTC), с интегрированным кристаллическим осциллятором с температурой (TCXO) и кристаллом. Устройство включает в себя вход батареи, отключите основной источник питания и поддерживает точное время. Встроенный осциллятор повышает долгосрочную точность устройства и выводит количество компонентов производственной линии. В DS3231 доступен в коммерческих и промышленных temperatu диапазонов, используя 16-контактный диагностический 300mil так посылка.
RTC поддерживает секунды, минуты, часы, день, дату, месяц и год информации. Менее 31 дня месяца, дата окончания будет автоматически скорректирована, в том числе корционы для года скачка. Часы работают В или 24 часа или полосового/AM/PM индикация в 12-часовом формате. Обеспечивает два настраиваемых будильника и календарь можно установить на волновой выход Сква. Addss и данные передаются серийно через bidictional bus.
Забор и схема компаратора с защитой от температуры обеспечивает контроль состояния VCC для обнаружения аварийного переключения питания, обеспечивает набор выходов и при необходимости автоматически переключается на резервное питание. Кроме того,/RST pin является monitod как генерирующий набор μP вручную.
Экономьте время и высокое дополнение, DS3231 также имеет некоторые другие особенности, которые расширяют системный хост дополнительных функций и спектр вариантов. Устройство интегрирует очень цифровой датчик температуры pcise, через интерфейс I2C * для доступа к нему (как то же время). Эта точность датчика температуры ± 3 °C. схема управления электропитанием на чипе может автоматически обнаруживать и управлять основной и резервной мощностью (т. Е. Батареей низкого напряжения) для переключения между блоком питания. Если основной источник питания failu, устройство может продолжать обеспечивать точную синхронизацию и температуру, производительность не влияет. Когда основное значение мощности или напряжения поворачивается в пределах допустимого диапазона, для запуска микропроцессора системы можно использовать функцию набора микропроцессора.
Модуль параметры:
Размер: 38 мм (длина) * 22 мм (Ш) * 14 мм (высота)
Вес: 8g
Рабочее напряжение: 3,3-5. 5 В
Чип часов: высокотактный чип DS3231
Точность часов: 0-40 ℃ диапазон, точность 2 ppm, ошибка была около 1 минуты
Календарь Будильник с двумя
Программируемый выход Сква-волны
Генератор часов al time, секунды, минуты, часы, день, дата, месяц и год, время и предоставление действительной компенсации до 2100 года скачка
Датчик температуры чипа поставляется с точностью ± 3 ℃
Чипы памяти: AT24C32 (емкость памяти 32 K)
Интерфейс IIC bus, максимальная скорость передачи 400 кГц (рабочее напряжение 5 В)
Может быть каскадным с другим IIC устройством, 24C32 addsses может быть сокращен A0/A1/A2 изменить по умолчанию addss 0x57
Инструкции по проводке (например, для Arduino r3):
SCL → A5
Внесение изменений в → A4
VCC → 5 V
GND → GND
Посылка включает в себя:
1 шт. * DS3231 Модуль
Характеристики
- Бренд
- Woopower
- Материалы для самостоятельного изготовления
- Электрический
