Описание

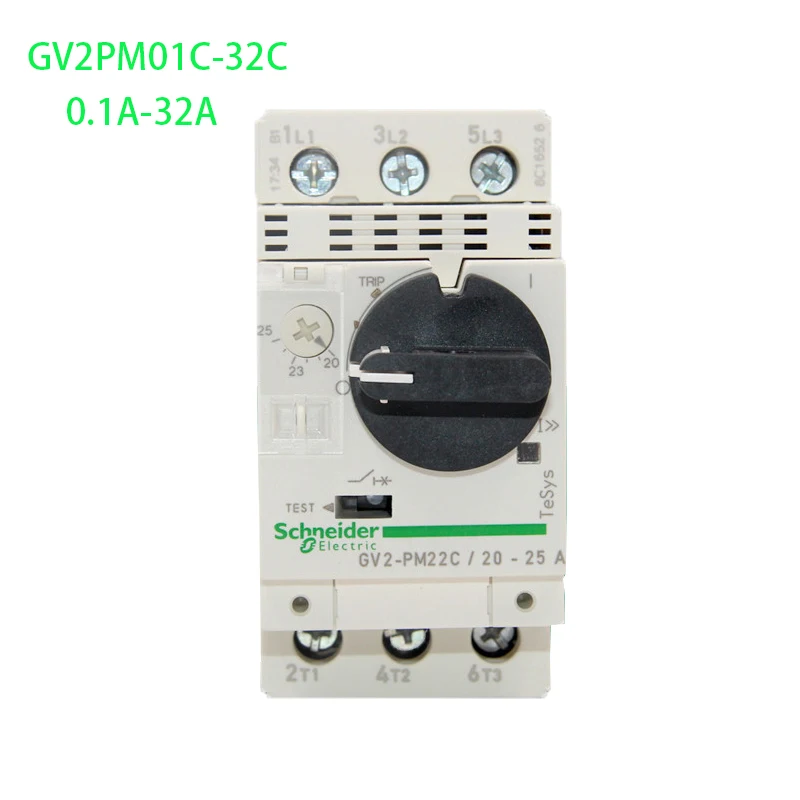

Ниже представлена информация о GV2PM32C, пожалуйста, свяжитесь со мной напрямую для других моделей
| Основная информация |
| Серия продукта |
| TeSys |
| Название продукта |
| GV2 |
| Продукт короткое название |
| GV2PM |
| Тип продукта |
| Автоматический выключатель |
| Приложений |
| Защита двигателя |
| Количество полюсов |
| 3 P |
| Дополнительная информация |
| Сеть Тип |
| Переменного тока |
| Частота сети |
| 50/60 Гц в соответствии с IEC 60947-2 |
| Управление типа |
| Ручка |
| Установка типа |
| Фиксированный |
| Установка метод |
| C креплением на Рейке |
| Установка позиции |
| Вертикальный |
| По горизонтали |
| Мощность двигателя (кВт) |
| 15 кВт при 440 В переменного тока 50/60 Гц |
| 15 кВт при 415 В |
| 15 кВт при 400 В |
| 7,5 кВт при 230 В |
| Номинальный ток [В] |
| 32 А |
| Тип крепления |
| Термальность Магнитный |
| Электромагнитный туда и обратно в настоящее время |
| 416 A |
| Диапазон настройки тепловой защиты от перегрузки |
| 24… 32 A |
| Функция изоляции |
| Применим в соответствии с IEC 60947-1 & sect; 7-1-6 |
| К механическим ударам |
| 0,5 J IK04 |
| Обрыва фазы чувствительность |
| Соответствует IEC 60947-4-1 & sect; 7-2-1-5-2 |
| Применение категория |
| AC-3 в соответствии с IEC 60947-4-1 |
| Класс переменного тока в соответствии с IEC 60947-2 |
| Номинальное рабочее напряжение [Ue] |
| 690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Номинальное напряжение изоляции [Ui] |
| 600 V AC 50/60Hz в соответствии с UL 508 |
| 690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 600 V AC 50/60Hz в соответствии с CSA C22.2 No 14 |
| Обычный ток нагрева [Ith] |
| 24 A в соответствии с IEC 60947-4-1 |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 6 кв в соответствии с IEC 947-2 |
| Мощность расход на полюс |
| 2,5 W |
| Срок службы |
| 100000 раз |
| Электрическая жизнь |
| 100000 циклов для AC-3 при напряжении 440 В |
| 100000 циклов для AC-3 при напряжении 440 В в/2 |
| Максимальное кол-во преобразования |
| 25 cyc/ч |
| Указанной нагрузки |
| Непрерывное соответствие стандарту IEC 60947-4-1 |
| Проводка Емкость |
| Силовая цепь: прижимная клемма с винтовым зажимом 2 1… 6 мм² выбор кабеля: одножильный жесткий проводной терминал без колючей проволоки |
| Силовая цепь: винтовой прижимной Терминал 2 1,5… 6 мм² выбор кабеля: Гибкая линия без наконечника из колючей проволоки |
| Силовая цепь: винтовой Терминал 2 1… 4 мм² выбор кабеля: гибкий шнур с terminal клеммой |
| Затяжки |
| 1,7 нм через винтовой клеммный кабель 1… 4 мм² |
| 1,7 нм через винтовой клеммный кабель 1… 4 мм² |
| 1,7 нм через винтовой клеммный кабель 1,5… 6 мм² |
| Отключающая способность |
| Icu: 3 ка при 690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Icu: 50 ка при 230/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Icu: 6 ка при 440 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Icu: 4 ка при 500 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Icu: 10 ка при 400/415 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Номинальная мощность короткого замыкания [Ics] |
| 75% при 690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 50% при 400/415 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 50% при 440 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 75% при 500 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 100% при 230/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Высота |
| 89 мм |
| Ширина |
| 44,5 мм |
| Глубина |
| 91 мм |
| Вес продукта |
| 0,26 кг |
| Окружение |
| Соблюдении всех стандартов |
| GB 14048,4 |
| IEC 60947-1 |
| IEC 60947-4-1 |
| IEC 60947-2 |
| Сертифицированный продукт |
| CCC |
| CE |
| Меры защиты |
| TH |
| Уровень защиты IP |
| IP20 в соответствии с IEC 60529 (корпус) |
| Ударом и сопротивляемостью при колебательном движении |
| Ударопрочность 11 MS (30 gn) в соответствии с IEC 60068-2-27 |
| Ударопрочность (5 gn (5. .. 150 Гц) в соответствии с IEC 60068-2-6 |
| Температура окружающей среды |
| -20… 40 ° C внутри шкафа |
| -20… 60 °C |
| Окружающая температура хранения |
| -40… 80 °C |
| Огнестойкость и аномальное высокотемпературное сопротивление |
| 960 ° C в соответствии с IEC 60695-2-1 |
| Рабочая высота |

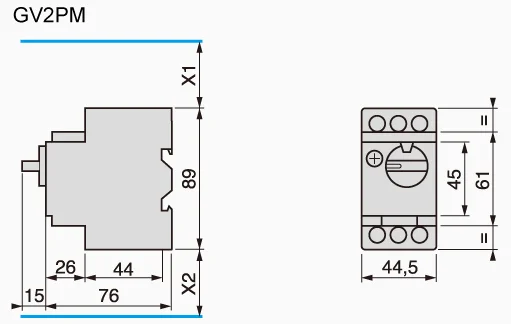

<= 2000 м Размеры

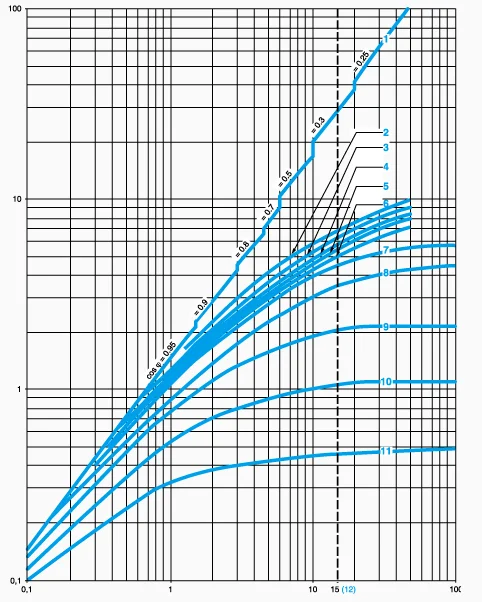

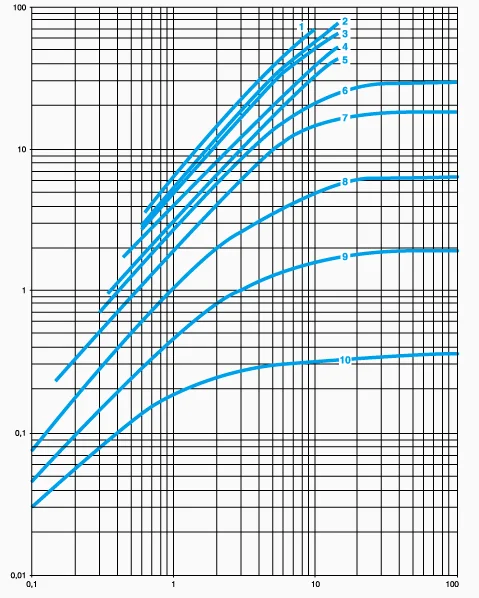

(1) Максимальный X2 = 40 мм X1 Электрический зазор = 40 мм, подходит для Ue≤415V; или 80 мм Подходит для Ue = 440 В; или 120 мм для Ue = 500 и 690 В  Дополнительный КОНТАКТНЫЙ модуль с положительным креплением (мгновенный вспомогательный контакт)  Боковые Дополнительные контактные модули (мгновенные Вспомогательные контакты и контакты сигнала неисправности)  Мгновенная вспомогательный контакт  Сигнальный контакт короткого замыкания  Однофазный или двигатель постоянного тока  Кривая производительностиGV2PM и GV2ME тепловые магнитные кривые поездки При 20 °C среднее время работы, соответствующее установленному току Время (s)  X установочный ток (ИК)1 от холодного состояния, 3 полюса 2 пуска от холодного состояния, 2 полюса 3 пуска от холодного состояния, 3 полюса Ограничение тока при коротком замыкании GV2PM и GV2ME 3 фазы 400/415 V Динамический отклик Когда 1.05Ue = 435 в, I пик = f (Ожидаемый ток короткого замыкания ISC) Предельный пиковый ток (KA)  Ожидаемый ток короткого замыкания ISC (KA) 1. Максимальный пиковый ток 2. 24-32A 3. 20-25A 4. 17-23A 5. 13-18A 6. 9-14A 7. 6-10A 8. 4-6.3A 9. 2,5-4A 10. 1,6-2.5A 11. 1-1.6A 12.Номинальная предельная разрывная способность при коротком замыкании GV2ME (14.18.23 и 25A установленное значение) GV2PM и GV2ME ограничение тепла во время короткого замыкания Термический лимит в области с магнитным приводом (KA²S) Интеграл I²dt при 1.05Ue = 435 V = f (Ожидаемый ток короткого замыкания ISC) I²dt интегральной (KA²S)  Ожидаемый ток короткого замыкания ISC (KA) 1. 24-32A 2. 20-25A 3. 17-23A 4. 13-18A 5. 9-14A 6. 6-10A 7. 4-6.3A 8. 2,5-4A 9. 1,6-2.5A 10. 1-1.6A |
Характеристики
- Тип
- Рельефный чехол
- Номер модели
- GV2-PM01C-32C
- Индивидуальное изготовление
- Да
- Rated voltage
- 400/415VAC
- rated power
- 0-15KW
