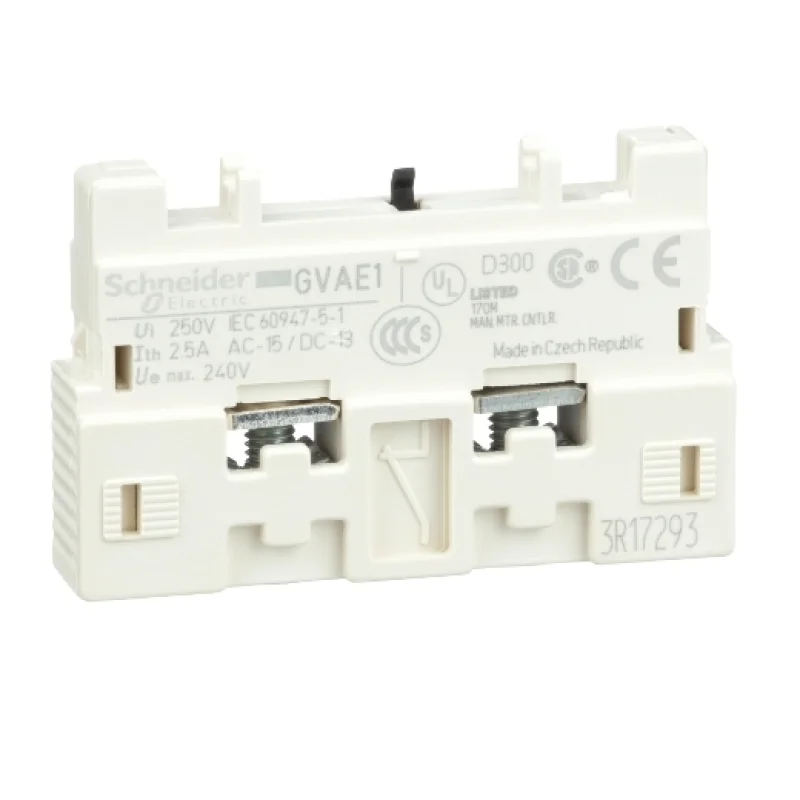

| Основная информация |
| Серия продукта |
| TeSys |
| Продукт короткое название |
| GVAE |
| Тип продукта |
| Вспомогательный Соединительный модуль |
| Ассортимент товаров |
| GV2L |
| GV2P |
| GV2RT |
| GV3P |
| GV3L |
| GV2LE |
| GV2ME |
| Установка позиции |
| Лицевая сторона |
| Контактная типа |
| 1/НЗ |
| Проводка Емкость |
| Крепеж болтов 1 кабель 1… 2,5 мм² жесткий провод |
| Крепеж болтов 2 кабеля 1… 2,5 мм² жесткий провод |
| Болт крепления 1 кабель 0,75… 2,5 мм² гибкий провод без |
| Болт крепления 2 кабеля 0,75… 2,5 мм² гибкий провод без |
| Стяжка болтов сплошной 1 кабель 0,75… 1,5 мм² гибкий шнур |
| Количество; комплект из двух предметов |
| Набор из 10 шт. |
| Дополнительная информация |
| Номинальное напряжение изоляции [Ui] |
| 300 V в соответствии с UL 508 |
| 300 В в соответствии с CSA C22.2 No 14 |
| 250 В в соответствии с IEC 60947-1 |
| Номинальное рабочее напряжение [Ue] |
| 24. .. 240 В переменного тока |
| 24. .. 60 V DC |
| Обычный ток нагрева [Ith] |
| 2,5 A |
| Тип защиты |
| Предохранитель GG 10 A |
| GB2CB06 автоматический выключатель 10 A |
| Срок службы |
| 100000 раз |
| Минимальный коммутационный ток [Imin] |
| 5 мА |
| Минимального напряжения |
| 17 V |
| Номинальная рабочая мощность (ВА) |
| 120 ВА при 110. .. 120 В AC-15 Электрический срок службы: 100000 циклов |
| 120 ВА при 230. .. 240 В AC-15 Электрический срок службы: 100000 циклов |
| 48 ВА при 24 В AC-15 Электрический срок службы: 100000 циклов |
| 60 ВА при 48 В AC-15 Электрический срок службы: 100000 циклов |
| Номинальная рабочая мощность (Вт) |
| 15 Вт при 48 В DC-13 Электрический срок службы: 100000 циклов |
| 24 Вт при 24 В DC-13 Электрический срок службы: 100000 циклов |
| 9 Вт при 60 в DC-13 Электрический срок службы: 100000 циклов |
| Затяжки |
| 1,4 нм с креплением на болтах |
| Высота |
| 11 мм |
| Ширина |
| 45 мм |
| Глубина |
| 29 мм |
| Вес продукта |
| 0,02 КГ |
| Окружение |
| Экологические особенности |
| При нормальных условиях эксплуатации окружающей среды |
