| Основная информация |
| Серия продукта |
| Компактный |
| Серия продукта |
| Компактный |
| Тип продукта |
| Автоматический выключатель |
| Продукт короткое название |

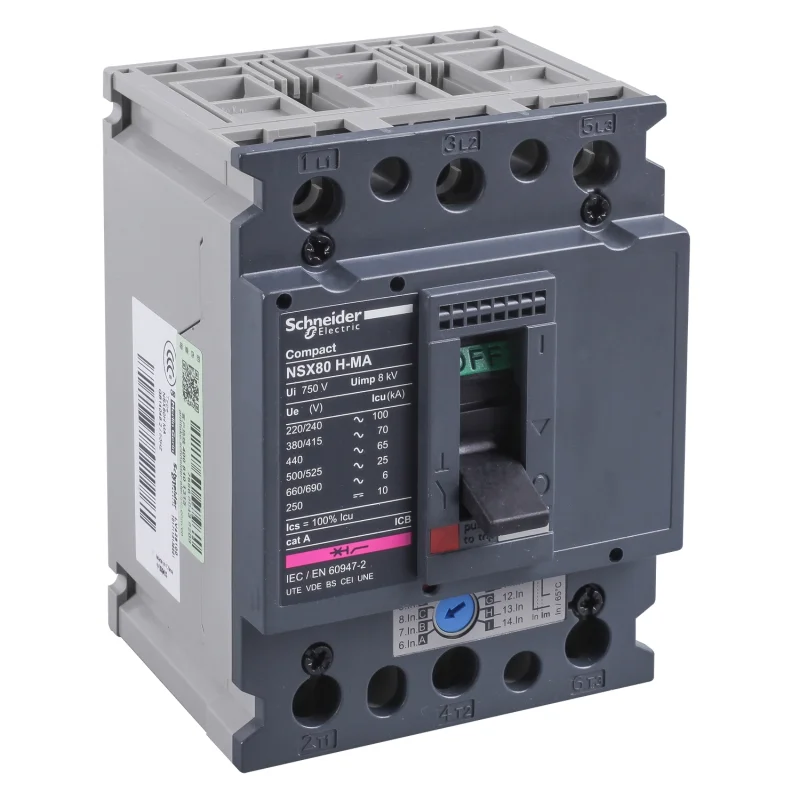

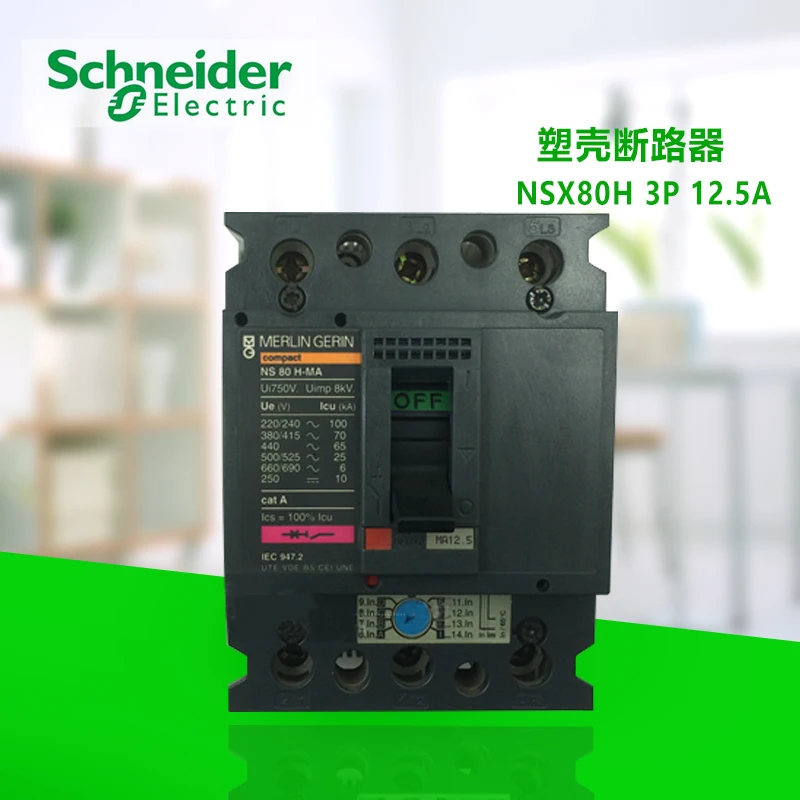

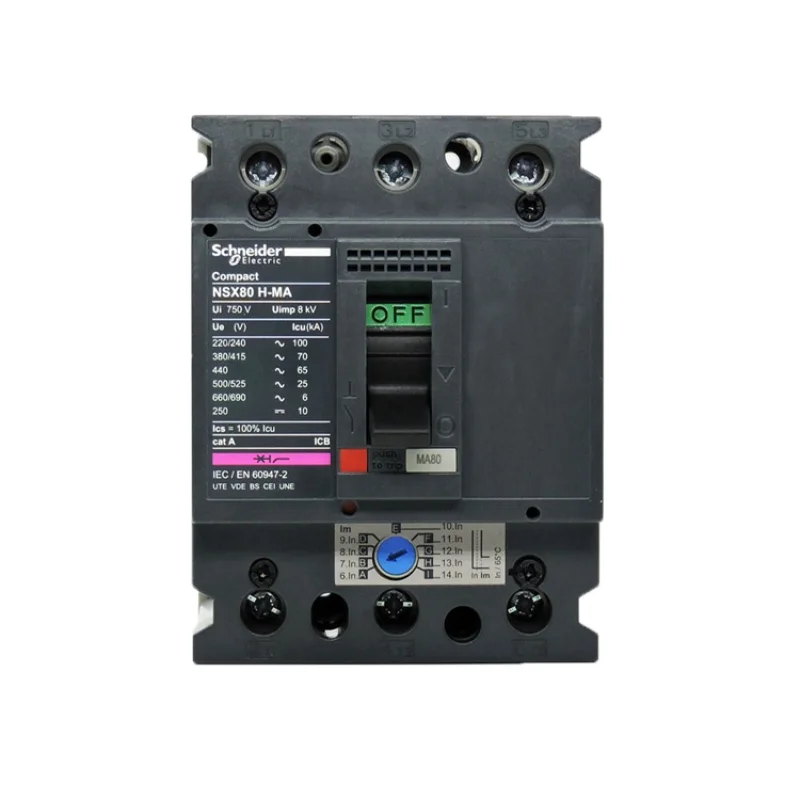

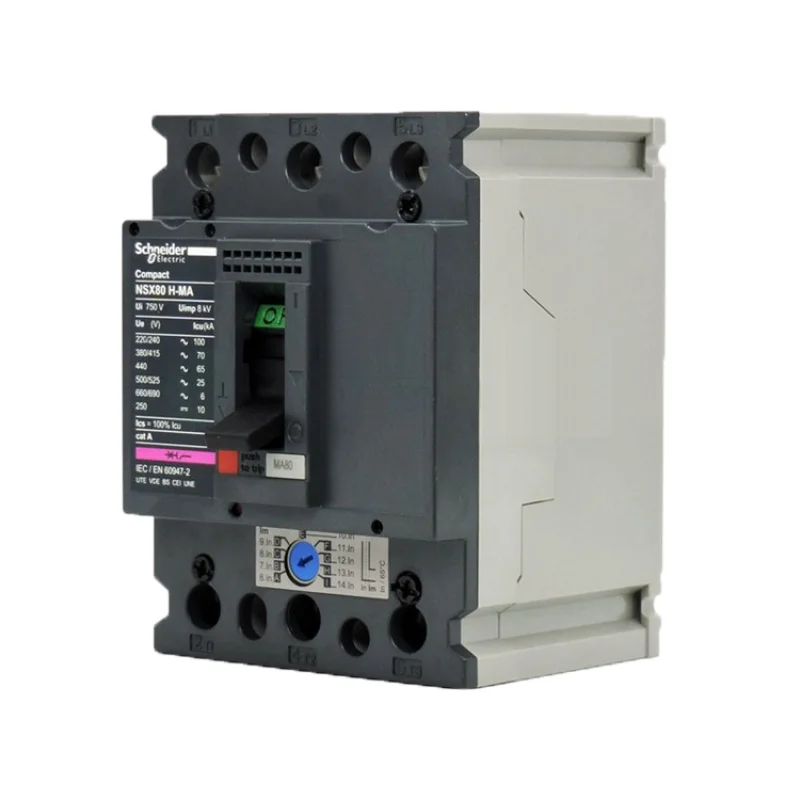

| Компактный NSX80H |
| Приложений |
| Защита двигателя |
| Количество полюсов |
| 3 P |
| Защита полюс Описание |
| Размер 3t |
| Сеть Тип |
| Переменного тока |
| Частота сети |
| 50/60 Гц |
| Номинальный ток [В] |
| 80 А при 65 °C |
| Номинальное напряжение изоляции [Ui] |
| 750 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Номинальное импульсное выдерживаемое напряжение [Uimp] |
| 8 кВ в соответствии с IEC 60947-2 |
| Номинальное рабочее напряжение [Ue] |
| 690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Автомат защити цепи модель |
| H |
| Отключающая способность |
| 10 ка на 600 В переменного тока 50/60 Гц NEMA AB1 |
| 100 кА на 240 Вт AC 50/60 Гц на NEMA AB1 |
| 65 кА на 480 В переменного тока 50/60 Гц NEMA AB1 |
| 100 kA Icu в... Верхний 220/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 25 kA Icu 500 V AC 50/60Hz в соответствии с IEC 60947-2 |
| 25 kA Icu 525 V AC 50/60Hz в соответствии с IEC 60947-2 |
| 6 kA Icu на 660/690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 65 kA Icu на 440 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 70 ка Icu на 380/415 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Используйте способность к разрыву [Ics] |
| 100 кА на 220/240 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 25 ка на 500 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 25 ка на 525 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 6 ка на 660/690 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 65 кА на 440 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| 70 kA на 380/415 В переменного тока, 50/60Hz в соответствии с IEC 60947-2 |
| Функция изоляции |
| Применим к IEC 60947-2 |
| Применение категория |
| Переменного тока класс |
| Туда и обратно имя устройства |
| MA |
| Туда и обратно блок тип |
| Магнитный |
| Туда и обратно блок рейтинг |
| 80 A |
| Тип защиты |
| Защита от короткого замыкания (магнитная защита) |
| Уровень загрязнения |
| 3 в соответствии с МЭК 60947 |
| Дополнительная информация |
| Управление типа |
| Ручка |
| Установка типа |
| Фиксированный |
| Установка метод |
| Опорная плита установки |
| Метод подключения-верхний конец |
| Канал терминал |
| Метод подключения-нижний конец |
| Канал терминал |
| Срок службы |
| 20000 раз |
| Электрическая жизнь |
| 10000 раз 440 В переменного тока 50/60 Гц в/2 в соответствии с IEC 60947-2 |
| 7000 раз 440 В переменного тока 50/60 Гц в соответствии с IEC 60947-2 |
| Местного сигнала индикация |
| Закрытом положении индикация |
| Тип настройки тока мгновенной защиты |
| Регулируемый |
| Мгновенная Настройка защиты [Ii] |
| 6... 14 x в |
| Regioselective блокируя ЗСИ |
| Нет |
| Утечки по току |
| Нет защиты от протечек |
| Высота |
| 120 мм |
| Ширина |
| 90 мм |
| Глубина |
| 80 мм |
| Модель |
| NSX80 |
| Окружение |
| Соблюдении всех стандартов |
| IEC 60947-2 |
| Уровень защиты IP |
| IP40 соответствует МЭК 60529 |
| IK с настенным креплением уровень защиты |
| IK07 в соответствии с EN 50102 |
| Рабочая температура |
| -25... 70 °C |
| Температура окружающей среды хранения |
| -50... 85 °C |
