【Trade изделия】Промежуточный комплект модели электромагнитного пистолета (Model_EML-M-iB1, Ver_1.0)
【Characteristic】
1. Use3section18650литиевая батарея питания, номинальное напряжение излучения 380В, хороший демонстрационный эффект;
2. С помощью интегрированного модуля увеличения цепи, эффективный, он имеет функцию стабилизирующего напряжения, когда напряжение конденсатора хранения энергии достигает заданного значения, он может остановить повышение автоматически;
3. Цифровой индикатор напряжения;
4. Электронный переключатель с использованием высокомощный тиристор, Эмиссионный переключатель только триггер тиристора, ток небольшой., проблема дуговой абляции механического переключателя через высокий ток решается., длительный срок службы;
5. В отличие от других общий электромагнитного модели оружия, данное изделие оснащено сильный и прочный пластиковый корпус. не только красивая, но и эффективная защита компонентов цепи, легко демонстрация. работу внутренних компонентов можно увидеть через прозрачную верхнюю крышку. увеличьте чувство достижения производителя.
5. В отличие от других общий электромагнитного модели оружия, данное изделие оснащено сильный и прочный пластиковый корпус. не только красивая, но и эффективная защита компонентов цепи, легко демонстрация. работу внутренних компонентов можно увидеть через прозрачную верхнюю крышку. увеличьте чувство достижения производителя.
Самое главное, что электромагнитный пистолет-это электронное устройство, работающее при высоком напряжении и высоком токе. После размещения всего устройства в изолированном пластиковом корпусе, безопасность работы значительно улучшается.
【Package пакет content】
【Товар Description】
1. Печатная плата изготовлена из стекловолокна, измерения толщины 1,5 ~ 1,6 мм, зеленые или масляные белые персонажи, Оловянное распыление обработка коврик для сварки, прямая Сварка без шлифования;
2. Схема схемы этой страницы только для справки., прочитайте инструкции для подробной информации.;
3. печатная плата покупателя может немного отличаться от образца на картинке. основной причиной является изменение позиции компонентов. монтажная Структура остается неизменной 。 этот продукт прошел от пробный образец к товару для продажи. nSecond проверка и улучшение (в основном для изменения проводки монтажных плат), и он все еще улучшается., обычно незначительные обновления версии не повторяют фотоснимки и загружают их. это наш принцип;
4. конденсатор для хранения энергии в комплекте-Высоковольтный электролитический конденсатор. как правило, Nijikang (Nichicon), Black King Kong (NIPPON CHEMI-CON), Ruby (Rubycon) эти бренды, надежная производительность;
5. Количество отдельных компонентов в наборе может быть больше, чем фактическое требование. В качестве запаса для случайных потребностей;
6. оболочка для электрического инженера, обработанная в, как Инженерный материал, цвет не очень белый. (немного серый и немного желтый), его поверхность не такая гладкая и нежная, как корпус мобильного телефона., могут быть царапины, вызванные некоторой обработкой. эти следы не видны при освещении. не говоря уже об использовании, если у вас есть какие-либо сомнения, Пожалуйста, не снимайте.
7. Инструкции напечатаны для лазерных принтеров, повторная очистка тонера постепенно отключается, если инструкции не ясны или отсутствуют, вы можете попросить электронный вариант из нашего магазина;
8. Аккумуляторы не включены в этот комплект и готовой продукции., плееры приглашают покупать в других магазинах Taobao;
9. инструменты, необходимые для сборки этого набора: электрический утюг, проволока для припоя, щипцы, пинцеты, ножницы, отвертка, карманный нож, мультиметр и т. д., проигрывателям предлагается купить в других интернет-магазинах.
1. Печатная плата изготовлена из стекловолокна, измерения толщины 1,5 ~ 1,6 мм, зеленые или масляные белые персонажи, Оловянное распыление обработка коврик для сварки, прямая Сварка без шлифования;
2. Схема схемы этой страницы только для справки., прочитайте инструкции для подробной информации.;
3. печатная плата покупателя может немного отличаться от образца на картинке. основной причиной является изменение позиции компонентов. монтажная Структура остается неизменной 。 этот продукт прошел от пробный образец к товару для продажи. nSecond проверка и улучшение (в основном для изменения проводки монтажных плат), и он все еще улучшается., обычно незначительные обновления версии не повторяют фотоснимки и загружают их. это наш принцип;
4. конденсатор для хранения энергии в комплекте-Высоковольтный электролитический конденсатор. как правило, Nijikang (Nichicon), Black King Kong (NIPPON CHEMI-CON), Ruby (Rubycon) эти бренды, надежная производительность;
5. Количество отдельных компонентов в наборе может быть больше, чем фактическое требование. В качестве запаса для случайных потребностей;
6. оболочка для электрического инженера, обработанная в, как Инженерный материал, цвет не очень белый. (немного серый и немного желтый), его поверхность не такая гладкая и нежная, как корпус мобильного телефона., могут быть царапины, вызванные некоторой обработкой. эти следы не видны при освещении. не говоря уже об использовании, если у вас есть какие-либо сомнения, Пожалуйста, не снимайте.
7. Инструкции напечатаны для лазерных принтеров, повторная очистка тонера постепенно отключается, если инструкции не ясны или отсутствуют, вы можете попросить электронный вариант из нашего магазина;
8. Аккумуляторы не включены в этот комплект и готовой продукции., плееры приглашают покупать в других магазинах Taobao;
9. инструменты, необходимые для сборки этого набора: электрический утюг, проволока для припоя, щипцы, пинцеты, ножницы, отвертка, карманный нож, мультиметр и т. д., проигрывателям предлагается купить в других интернет-магазинах.
【Graphic explanation】

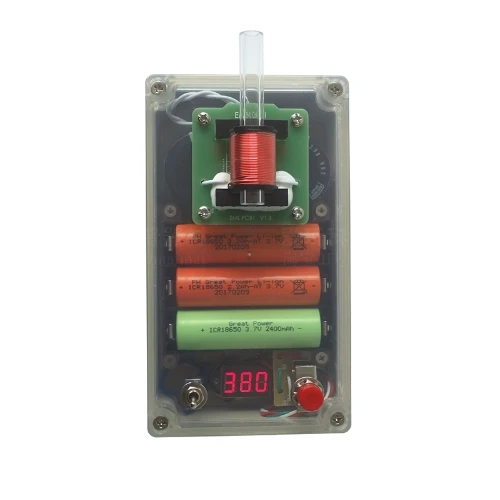

EML-M-iB1Model образец электромагнитного пистолета типа I (комплект не содержит батареи на диаграмме)

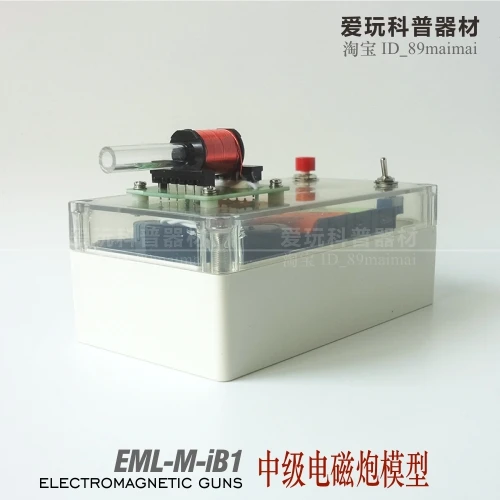

EML-M-iB1typeЭлектромагнитный артиллерияОсновные компоненты модели
Основная часть цепи является модулем увеличения интегральной цепи., функциональное совершенство, может установить выходное напряжение, полный автоматический стоп.
Модуль Boost является готовым продуктом заводского производства, выходное напряжение было отрегулировано to150vaприблизительно. Система плеера может быть собрана позже

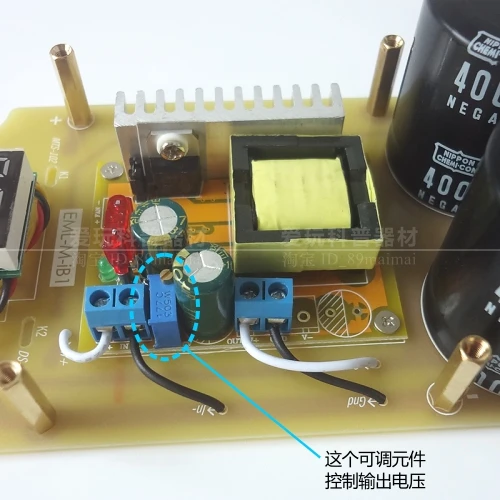

Измените выходное напряжение, поворачивая гайку на верхней части синего минипотенциометра с помощью отвертки, по часовой стрелке, против часовой стрелки уменьшается.
Измерение process600VDigital вольтметр, дно покрыто накладными элементами, плееры не должны случайным образом регулировать регулируемые элементы выше., чтобы точность не портила

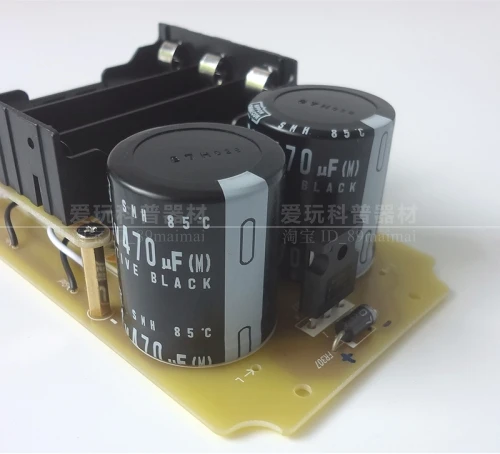

Два quantities470μF 400 велэктролитический конденсатор
Высокая мощность thyristor40TPS12DiodeFR307

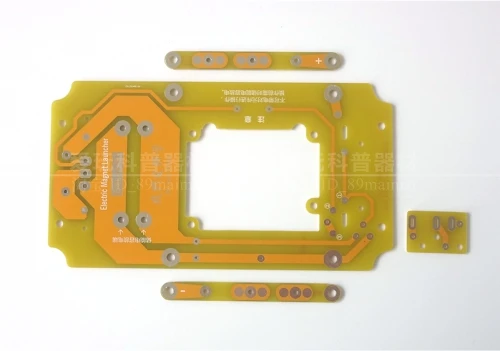

Altogether4PCB,UseFR4Single-sided панель из стекловолокна
Передающий переключатель (DS-428) Оснащен небольшой печатной платой, фиксированным проводником, он может играть эффективную роль в том, чтобы предотвратить разрыв проводника.

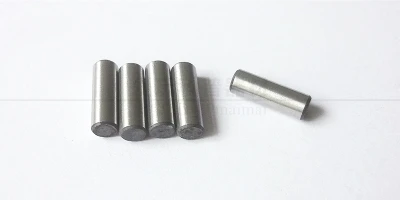

Поддерживающий снаряд is4номинальный диаметр индивидуального 4 мм, Длина 12 мм Углеродистой Стали, будут некоторые ошибки в фактическом размере.
EML-M-iB1Circuit схема промежуточного электромагнитного пистолета типа I (только для справки)
【Update content】
1. 。
【Known error】
1. Верхняя поверхность печатной платы surfacfr307полярность диодного символа изменена, коррекция с маркерной ручкой. Расположение полярности элемента является правильным в спецификации.
1. Верхняя поверхность печатной платы surfacfr307полярность диодного символа изменена, коррекция с маркерной ручкой. Расположение полярности элемента является правильным в спецификации.
【Installation method】
1. Сначала внимательно прочитайте инструкции по упаковке;
2. сварите компоненты на монтажной плате в соответствии с чертежами, обратите внимание на то, что некоторые компонентные проводки полировочно отличаются, не делайте вид, что это неправильно. повторные проверки должны быть сделаны после завершения сварки;
3. установите компоненты на верхнюю крышку, сварите провода между этими компонентами к монтажной плате, подключите шнур питания хорошо. после завершения одного и того же должны быть проверены снова и снова;
4. после проверки правильно Установите монтажную плату в корпус, закрутите винты. аккумуляторы take3section18650Lithium загружаются в емкости аккумуляторов, обратите внимание, что его полярность должна соответствовать логотипу на монтажной плате. закройте верхнюю крышку., поверните верхний винт крышки правильно.
【Usage method】
1. Сначала внимательно прочитайте инструкции по упаковке;
2. Для готовой продукции Откройте верхнюю крышку и загрузите ее first.3section18650lithium батарея, закройте верхнюю крышку и завинчивайте винт.
1. Сначала внимательно прочитайте инструкции по упаковке;
2. Для готовой продукции Откройте верхнюю крышку и загрузите ее first.3section18650lithium батарея, закройте верхнюю крышку и завинчивайте винт.
3. Снаряд (цилиндрический магнит) от задней части ствола, хвост снаряд должен быть ровным с хвостом ствола;
4. Включите выключатель питания, цифровое освещение вольтметр вверх и постепенно увеличивающееся. Ожидание назначения 3 ~ 4 достигается в seconds380VAnd остановить рост, готовы к запуску;
5. Пресс на кнопка запуска, снаряд вылетел из ствола., Старт процесс завершен 。
【Other】
1. устройство представляет собой одноступенчатую электромагнитную модель пистолета. ограниченная мощность запуска по сравнению с многоступенчатым электромагнитным пистолетом высокого напряжения, продаваемым в других магазинах Taobao, его реальное значение заключается в том, чтобы повысить интерес подростков к научным знаниям, осуществлять координацию движений за руку 。 стремление использовать это устройство для игры. Охотничьи друзья будут недовольны., пожалуйста, не фотографируйте.
2. Внимание к безопасности логистики, этот продукт не предоставляет батареи, проигрывателям предлагается купить locally5No. 1 щелочная батарея для использования;
3. У тех, кто неопытен в сборке электронных устройств, как правило, нет успеха в их сборке сразу. Причины:
3. У тех, кто неопытен в сборке электронных устройств, как правило, нет успеха в их сборке сразу. Причины:
(1). Ошибка установки, полярность, фазовая ошибка, включая недостающие компоненты;
(2). Установка не является стабильной и достаточно надежной, если проволочная головка не очищена, соскабливание краски, Оловянная (сварочная версия), пустая Сварка;
(3). Неправильная Обрезка компонентного свинца, короткого замыкания, вызванного неправильной компоновкой;
(4). Повреждения компонентов, вызванные чрезмерной силой и неправильным использованием во время установки, это относительно редкость.
4. Снаряд является общим цилиндрическим карбоновый, стальной прут., плееры также могут использовать другие магнитные материалы, такие как стальные шарики, как снаряд., схожие результаты.
Снаряд для комплекта-цилиндрический карбоновый, стальной прут., без острых точек., страховочный
Каждый комплект fittings5Pellets, плееры должны обратить внимание на переработку при использовании. Если требуется больше снарядов, купить диаметр на taobao4mmlength12mmуглеродистых стальных штифтах, другие размеры штифтов также можно приобрести для экспериментов.
Материал из нержавеющей стали не может быть Намагничен, не может быть использован в качестве снаряда, запуск с ним не будет реагировать;
5. Цикл зарядки approximation3-5second, когда старое напряжение для батарей понижено, скорость зарядки будет замедляться, если эффект слишком плохой, литиевая батарея должна быть заряжена вовремя;
6. что касается электромагнитного пистолета, то это сложная тема. конкретные и Проекционные размеры, качество, исходное положение, и значение тока разрядки, кривые разрядки все связаны., даже форма передающая катушка, размер также влияет на диапазон. друзья, интересующиеся изучением этой проблемы, могут посетить Kechuang Forum.
Материал из нержавеющей стали не может быть Намагничен, не может быть использован в качестве снаряда, запуск с ним не будет реагировать;
5. Цикл зарядки approximation3-5second, когда старое напряжение для батарей понижено, скорость зарядки будет замедляться, если эффект слишком плохой, литиевая батарея должна быть заряжена вовремя;
6. что касается электромагнитного пистолета, то это сложная тема. конкретные и Проекционные размеры, качество, исходное положение, и значение тока разрядки, кривые разрядки все связаны., даже форма передающая катушка, размер также влияет на диапазон. друзья, интересующиеся изучением этой проблемы, могут посетить Kechuang Forum.
【Matters нуждающихся в attention】
1. имейте в виду, что все компоненты цепи загружены в корпус, прежде чем они будут заряжены. не удобно расправлять открытые детали на рабочем столе или держать их в руке для прямого эксперимента. это очень легко привести к короткому замыканию таким образом. & #; утечки и ударов!
2. если устройство заряжено) и не запустило снаряд вовремя, в нем будет долгий период высокого напряжения. В это время разборка и ремонт не могут быть выполнены вручную. конденсатор для хранения энергии должен быть разряжен в первую очередь в соответствии с инструкциями. после снятия заряда, исследования могут быть выполнены.
3. после нескольких быстрых запусков, передающая катушка будет повышаться, это нормальное явление, вызванное высоким током работы. предложенный Быстрый launch10после этого, он должен быть подвешен. 10 минут, пусть он охладится сам по себе;
3. после нескольких быстрых запусков, передающая катушка будет повышаться, это нормальное явление, вызванное высоким током работы. предложенный Быстрый launch10после этого, он должен быть подвешен. 10 минут, пусть он охладится сам по себе;
4. Хотя этот продукт не очень мощный, но не используйте его для определения чувствительных частей тела., и некоторые электрические излучения чувствительны к магнитному полю;
5. Компонентный ущерб, вызванный переустановкой покупателем этого продукта, плохой эффект использования, другие проблемы и несчастные случаи, покупатель несет ответственность за это.
【Q & A】
В. Как далеко может пройти этот электромагнитный пистолет?
A. расстояние запуска этого устройства в основном зависит от угла запуска. параболическая формула, основанная на баллистической траектории, снаряд in45самый длинный диапазон находится под углом градуса. потому что ствол этого устройства не достаточно высок от таблицы топа. 10 сантиметров, вскоре после снаряда Горит, он падает к таблице из-за гравитации и входит в скользящее состояние., воздушный диапазон approximation4rice 。 если намордник поднят, снаряд получит Компонент Скорости вверх. задержка посадки, значительно увеличенный диапазон, в соответствии с тестовым углом запуска is30Duration-time диапазон достигается 8 Рис.
Баллистическая схема электромагнитного пистолета
Кроме того, исходное положение снаряда в бочке также значительно влияет на диапазон. эксперименты были сделаны много раз., лучшее положение устройства, чтобы поставить снаряд, это держать хвост уровня снаряд с концом катушки сиденья. самый дальний диапазон в этом состоянии. хвост ствола имеет Был выровнен с концом катушки в момент изготовления., поэтому, если хвост снаряда и хвост ствола выровнены, этого достаточно. если вы отклоняетесь от этой позиции, диапазон будет Значительно уменьшен. причина этого феномена в том, что магнитное поле может Нажмите и потяните назад снаряд одновременно. В лучшем первоначальном положении эффект выката намного больше, чем отката назад. таким образом, снаряд может быть выключен. если снаряд помещается в центре катушки, вытягивается и оттягивается, снаряд не будет перемещаться. друзья, заинтересованы в изучении этого феномена, могут найти соответствующую информацию Он-лайн. 。
В. Почему бочонок комплекта такой короткий? Настоящие пушки бочки длинные.!
A. принцип запуска модели электромагнитного пистолета довольно отличается от реального пушки. оружейные пушки-это химические пушки. снаряд ускорен взрывоопасный газ в бочке, пока он не отсоединяется от ствола. снаряд электромагнитной модели пистолета Только ускоряется в диапазоне действия катушки., ускорение быстро исчезает после выхода катушки. это ускорение не имеет ничего общего с бочкой. С другой стороны, трение между бочкой и снаряд замедляет снаряд. слишком длинный ствол уменьшит его Диапазон. 。
В. В комплекте имеется только магнит. 4 миллиметра толщиной, внутренний диаметр ствола is6millimeter, будет ли толстый магнит более мощным?
A. питание зависит от того, какой вид С точки зрения диапазона, большие снасти также большой массы., полученное ускорение является небольшим., начальная скорость вдали от мордочки также низкая. это фактор уменьшения мощности. но с другой стороны, высококачественные снаряды также обладают высокой скоростью хранения. он может эффективно решить проблему сопротивления воздуху. это фактор увеличения мощности. одним словом, Для пусковой установки различные факторы являются взаимоограничительными., для получения оптимальной комбинации необходимы точные вычисления и эксперименты., заинтересованный другS может стараться как угодно.
A. питание зависит от того, какой вид С точки зрения диапазона, большие снасти также большой массы., полученное ускорение является небольшим., начальная скорость вдали от мордочки также низкая. это фактор уменьшения мощности. но с другой стороны, высококачественные снаряды также обладают высокой скоростью хранения. он может эффективно решить проблему сопротивления воздуху. это фактор увеличения мощности. одним словом, Для пусковой установки различные факторы являются взаимоограничительными., для получения оптимальной комбинации необходимы точные вычисления и эксперименты., заинтересованный другS может стараться как угодно.
