Описание
Уважаемые покупатели:
Этот продукт и фен, бытовые приборы, такие как рисоварки, такие же,Use220VAC блок питания, Собрать егоПо крайней мереНужны электрические знания и практический опыт в курсах по физике, не подходят для средней школы или нижеОбразованиеPersonage (возраст <14 лет) operation. Если человек, который не обладает достаточными практическими знаниями и практическими качествами, слепо работает с этим оборудованием, тест, отрицательные эффекты должны нести сами.
【Trade изделия】Промежуточный комплект модели электромагнитного пистолета (Model_EML-M, Ver_1.0)
【Товар characteristics】
1. Моделирование промежуточного электромагнитного источника питания Gun220VAC, с бесконечной мощностью, скорость быстрой зарядки (about5second), напряжение конденсатора хранения энергии достигается 300v, высокая мощность запуска;
2. Электронный переключатель с использованием высокомощный тиристор, Эмиссионный переключатель только триггер тиристора, ток небольшой., проблема дуговой абляции механического переключателя через высокий ток решается., длительный срок службы;
3. В отличие от других общий электромагнитного модели оружия, данное изделие оснащено сильный и прочный пластиковый корпус. не только красивая, но и эффективная защита компонентов цепи, легко демонстрация. работу внутренних компонентов можно увидеть через прозрачную верхнюю крышку. увеличьте чувство достижения производителя.
Особенно важно, электромагнитный пистолет является электронным устройством, работающим при высоком напряжении и высоком токе. После размещения всего устройства в изолированном пластиковом корпусе, безопасность была значительно улучшена.
【Package пакет content】
【Graphic explanation】
Образец, модель промежуточного электромагнитного пистолета

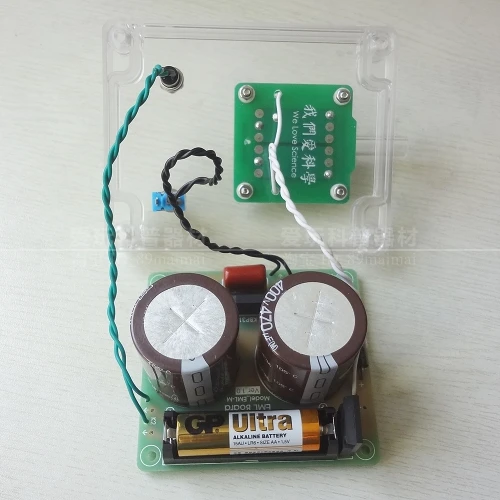

Монтажная плата
Два больших импортированных высоковольтных электролитических конденсатора являются ядром питания устройства.
Pic
Радиационное кольцо в комплекте отличается от того, что в первичном электромагнитном наборе., усиленные меры изоляции, прозрачная изоляционная лента добавляется вне катушки, силикагель покрыт на свинце

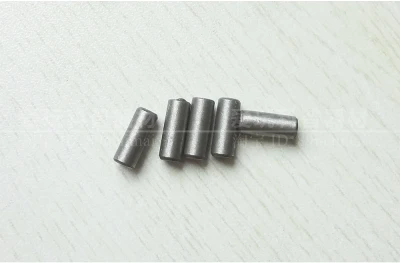

Снаряд для комплекта-цилиндрический карбоновый, стальной прут., без острых точек., страховочная безопасность.
Схема цепи промежуточного электромагнитного пистолета
【Update content】
1. Магнитные снасти в прежних комплектах теперь были модернизированы, чтобы улучшить Углеродные стальные снасти. снаряд из углеродистой стали с высокой плотностью, большой прочностью, он не сломается, как магнитная пуля. немагнитный карбоновый стальной снаряд, нет направления для себя., он не снимается назад, потому что он направлен. хорошо практичность 。
【Installation и использовать method】
1. Сначала внимательно прочитайте инструкции по упаковке;
2. сварите компоненты на монтажной плате в соответствии с чертежами, обратите внимание на то, что некоторые компонентные проводки полировочно отличаются, не делайте вид, что это неправильно. повторные проверки должны быть сделаны после завершения сварки;
3. установите компоненты на верхнюю крышку, сварите провода между этими компонентами к монтажной плате, подключите шнур питания хорошо. после завершения одного и того же должны быть проверены снова и снова;
4. После проверки правильно Установите монтажную плату в корпус, привинтите винты. 1 щелочная батарея, упакованная в ячейку батареи, обратите внимание, что ее полярность должна соответствовать логотипу на печатной плате. Закройте верхнюю крышку., поверните верхний винт крышки правильно;
5. подключите к розетке power cord220VSocket, включите выключатель питания, в этот момент зеленый светоизлучающий диод загорается, ожидая назначения 5 секунд красный светодиод s также включается, в этот момент, конденсатор для хранения энергии полностью заряжен. старт готовности;
6. Снаряд (цилиндрический магнит) из задней части бочки, егоХвост должен быть ровным с хвостом ствола.。 Пресс на кнопка запуска, снаряд вылетел из ствола., Старт процесс завершен 。
【Other】
1.Устройство представляет собой одноступенчатую электромагнитную модель пистолета. ограниченная мощность запуска по сравнению с многоступенчатым электромагнитным пистолетом высокого напряжения, продаваемым в других магазинах Taobao, его реальное значение заключается в том, чтобы повысить интерес подростков к научным знаниям, осуществлять координацию движений за руку 。 предназначено для использования этого устройства для боевых игр, охотничьи друзья будут недовольны. пожалуйста, не снимайте.
2. У тех, кто неопытен в сборке электронных устройств, как правило, нет успеха в их сборке сразу. Причины таковы:
(1). Ошибка установки. Полярность. Ошибка фазы, включая недостающие компоненты;
(2). Установка не является стабильной и достаточно надежной. Если проволочная головка не очищена, соскабливание краски, Оловянная (сварочная версия), пустая Сварка;
(3). Неправильная Обрезка компонентного свинца, короткого замыкания, вызванного неправильной компоновкой;
(4). Повреждения компонентов, вызванные чрезмерной силой и неправильным использованием во время установки, это относительно редкость.
3. Снаряд является общим цилиндрическим карбоновый, стальной прут., плееры также могут использовать другие магнитные материалы, такие как стальные шарики, как снаряд., схожие результаты;
4. Материал из нержавеющей стали не должен использоваться как снаряд, запуск с ним не будет реагировать;
5. Когда старое напряжение батареи, используемые в самолетах, уменьшается, эффект запуска будет еще больше., новые батареи должны быть заменены вовремя;
6. У нас есть околоДиапазон электромагнитного пистолета, это сложная тема. конкретные и Проекционные размеры, качество, исходное положение, и значение тока разрядки, кривые разрядки все связаны., даже форма передающая катушка, размер также влияет на диапазон. друзья, интересующиеся изучением этой проблемы, могут посетить Kechuang Forum。
【Matters нуждающихся в attention】
1.Имейте в виду, что все компоненты цепи загружены в корпус, прежде чем они будут заряжены. не удобно расправлять открытые детали на рабочем столе или держать их в руке для прямого эксперимента. это очень легко привести к короткому замыканию таким образом. & #; утечки и ударов!
2.Если устройство заполнено электроэнергией (красный свет) и не запускается (включая стартап батареи или забудьте установитьПусковые батареи не могут быть запущены), устройство будет store300VHigh напряжение, в это время крышка не должна быть открывается для ремонта и исследований. штепсельная вилка должна быть отключена, удерживать все еще, как is3-5Hour, заряд разряжается с помощью характеристики утечки конденсатора хранения энергии, прежде чем он будет обработан.
3. После нескольких быстрых запусков, температура передающая катушка будет повышаться, это нормальное явление, вызванное высоким рабочим током. Быстрая launch20second (about2Minute) после этого, он должен быть подвешен. 10 minute, пусть он охладится сам по себе;
3. После нескольких быстрых запусков, температура передающая катушка будет повышаться, это нормальное явление, вызванное высоким рабочим током. Быстрая launch20second (about2Minute) после этого, он должен быть подвешен. 10 minute, пусть он охладится сам по себе;
4. Усилитель не должен использоваться для увеличения напряжения зарядки, чтобы увеличить мощность запуска, тем самым будет сжигать конденсатор хранения энергии;
5. Несмотря на то, что
Этот продукт имеет небольшую мощность., но не используйте его для определения чувствительных частей тела., и некоторые электрические излучения чувствительны к магнитному полю。
【Q & A】
Вопрос: Как далеко можно запускать электромагнитный пистолет?
A.Расстояние запуска этого устройства в основном зависит от угла запуска. параболическая формула, основанная на баллистической траектории, снаряд in45самый длинный диапазон находится под углом градуса. потому что ствол этого устройства не достаточно высок от таблицы топа. 10 сантиметров, вскоре после того, как снаряд будет гореть, Он ложится на стол из-за гравитации и входит в скользящее состояние. диапазон воздуха приближение 1You Yu Mei если намордник поднят, снаряд получит Компонент Скорости вверх. задержка посадки, значительно увеличенный диапазон, в соответствии с тестовым углом запуска is30Duration-time диапазон достигается 5 выше метра.
Баллистическая схема электромагнитного пистолета
Кроме того, исходное положение снаряда в бочке также значительно влияет на диапазон. эксперименты были сделаны много раз., лучшее положение устройства, чтобы поставить снаряд, это держать хвост уровня снаряд с концом катушки сиденья. самый дальний диапазон в этом состоянии. В Хвост ствола был выровнен с концом основания катушки на момент изготовления., поэтому, если хвост снаряда и хвост ствола выровнены, этого достаточно. если вы отклоняетесь от этой позиции, диапазон будет Значительно уменьшен.Причина этого феномена заключается в том, что магнитное поле может одновременно толкать и оттягивать снаряд. В лучшем первоначальном положении эффект выката намного больше, чем отката назад. таким образом, Снаряд может быть выключен. если снаряд помещается в центре катушки, вытягивается и оттягивается, снаряд не будет перемещаться. друзья, заинтересованы в изучении этого феномена, могут найти соответствующую информацию Он-лайн. 。
В. Почему бочонок комплекта такой короткий? Настоящие пушки бочки длинные.!
A.Принцип запуска модели электромагнитного пистолета довольно отличается от реального пушки. оружейные пушки-это химические пушки. снаряд ускорен взрывоопасный газ в бочке, пока он не отсоединяется от ствола. только снаряд электромагнитного пистолета Ускоряется в диапазоне действия катушки., ускорение быстро исчезает после выхода катушки. это ускорение не имеет ничего общего с бочкой. С другой стороны, трение между бочкой и снаряд замедляет снаряд. слишком длинный ствол уменьшит его диапазон.
В. В комплекте имеется только магнит. 4 миллиметра толщиной, внутренний диаметр ствола is6millimeter, будет ли толстый магнит более мощным?
A.Питание зависит от того, какой вид С точки зрения диапазона, большие снасти также большой массы., полученное ускорение является небольшим., начальная скорость вдали от мордочки также низкая. это фактор уменьшения мощности. но с другой стороны, высококачественные снаряды также обладают высокой скоростью хранения. он может эффективно решить проблему сопротивления воздуху. это фактор увеличения мощности. одним словом, Для пусковой установки различные факторы являются взаимно ограничительными. Для получения оптимальной комбинации необходимы точные вычисления и эксперименты.
В. Могут ли батареи быть преобразованы в силовые Трансформаторы?
A.Преимущество использования силового трансформатора заключается в том, что он полностью зависит от внешнего подключения. 220vpower, не нужно заменять аккумуляторы, но стоимость этого будет намного выше., Монтажные платы будут заполнены С большим количеством компонентов, улучшите сложность сборки. устройство работает, батареи могут запускать Тиристоры только в минуту, Короткие рабочие часы, большая часть времени не работает. новый аккумулятор прослужит долго.Большой электролитический конденсатор в этом устройстве. Тиристоры высокой мощности являются очень дорогими компонентами, поэтому, после всестороннего изучения, считается, что использование тиристора срабатывания батареи является более экономичным и практичным.
