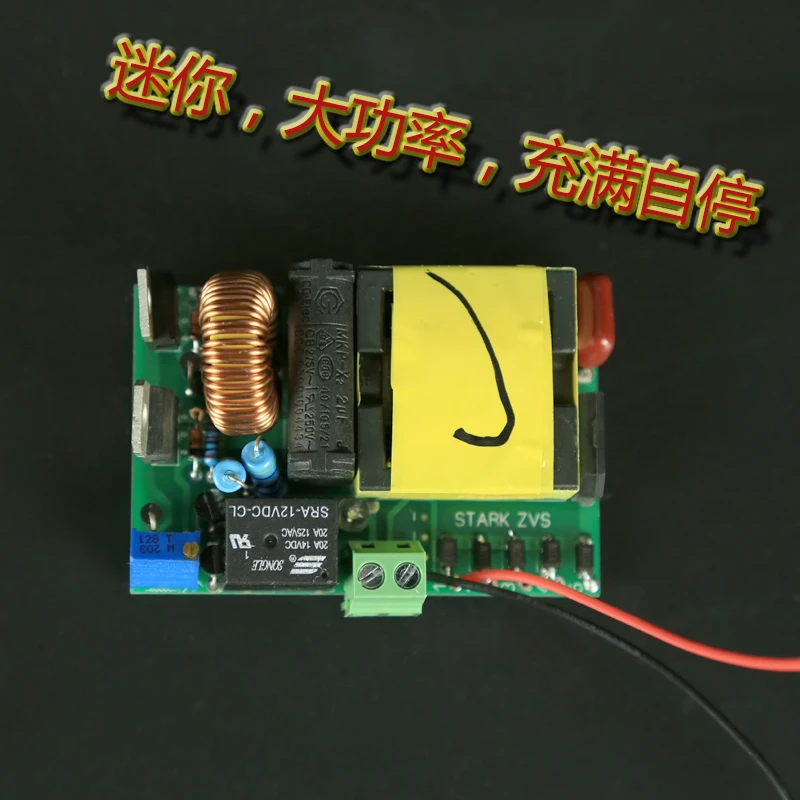

Электромагнитный пистолет модуль электромагнитный пистолет зарядки zvs модуль электромагнитного управления пистолетом электромагнитный молоток

Длина: 62 м

Ширина: 44 мм

Высота: 25 мм

Вес: 934 г

Мощность: 240 W

Напряжение: 12 V

1: необходимо добавить переключатель между положительным полюсом источника питания и этим модулем, это главный переключатель

2: источник питания использует напряжение 12 В, лучшее-это модель батареи, за которой следует (18650, полимер)

Аккумулятор питания, за которым следуют батареи 12 В, снова различные обычные батареи, подключенные к 12 В. (Рекомендуемый ток выше 10А)

3: конденсатор положительный электрод может быть подключен к 5 комплектам конденсаторов независимо, и выходной провод не должен быть слишком толстым, но пожалуйста, сделайте изоляцию хорошо, чтобы предотвратить несчастные случаи.

Если вам нужно увеличить количество диодов, пожалуйста, увеличьте напряжение 1000 В

4: Пожалуйста, подключите конденсатор перед включением питания;

5: высокочастотный звук нормальный

6: не может быть пустым

Отладочка: Подключите конденсатор, удерживайте питание zvs, подключите универсальный счетчик к конденсатору (напряжение 1000 постоянного тока

(G), а затем включите электричество, следите за напряжением в конце полной остановки, если он высокий, поверните его против часовой стрелки, если он низкий, перейдите плавно.

Часовая рука немного вращается, а затем разряжает конденсатор (рекомендуется использовать внешне нагреваемый термоэлектрический Феррохром).

Тонкий провод на модуле является положительным и отрицательным выходом, должен быть соединен с любым набором конденсаторов, в противном случае он не может достичь полной остановки

12345 является положительным выходом

Во время запуска не допускается отключение питания модуля. Если неправильная операция сгорит модуль, перевозка будет возвращена вам.

1: не встряхните Триод. Если вы встряхните его и повредите, то это ваши собственные результаты.

2: Пожалуйста, обратите внимание, если компонент поврежден или отсутствует

3: напряжение не может превышать 24 В, настоятельно рекомендуется, чтобы напряжение 12 В работает

4: при включении питания не прикасайтесь к любому голому металлу модуля.

5: Пожалуйста, обратите внимание, что напряжение зарядки не должно превышать Номинальное напряжение конденсатора, 450 конденсатор активируется после того, как лучший бросок в 420;

6: Пожалуйста, обратите внимание на напряжение аккумулятора, чтобы предотвратить перегрузку

7: Пожалуйста, обратите внимание, что припой не должен быть подключен к стороне, когда конденсатор сварен.

8: после подключения цепи в первый раз, пожалуйста, коснитесь источника питания и попробуйте работать нормально.

9: ток аккумулятора слишком низок, чтобы начать zvs. Если красный светодиод яркий, но нет высокочастотного звука, ток

Не достаточно, чтобы начать zs.

1. По сравнению с управлением предыдущего поколения, он больше подходит для работы при напряжении 12 В, и уменьшение громкости не уменьшается. Дизайн выравнивания может еще больше уменьшить высоту.

Размер карты даже меньше, чем размер кредитной карты. Конструкция реле оптимизирована, и светодиодный индикатор автоматически отключается после того, как он заполнен.

2. Полностью автономный; этот модуль 12 входов может выводить более 500 напряжения, путем регулировки регулируемого сопротивления, так что, когда конденсатор будет перенаправлен, чтобы установить напряжение автоматически

Остановка зарядки для предотвращения опасности, вызванной превышением номинального напряжения конденсатора, и регулируемый диапазон составляет около 200-500

3. высокомощный модуль zvs: мы постоянно выбираем лучшие FETs для завершения работы zVs для достижения более высоких и быстрых результатов

Интерфейс зарядки уровня 4,5; 5 уровней изолированы друг от друга и не зависят друг от друга. По сравнению с управлением Dazhong, отсутствует только один уровень

5. Светодиодное давление, этот модуль будет бросаться конденсатор, чтобы установить напряжение будет автоматически гаснет светодиод, указывая, что зарядка заполнена. Очень удобный дизайн
