Описание

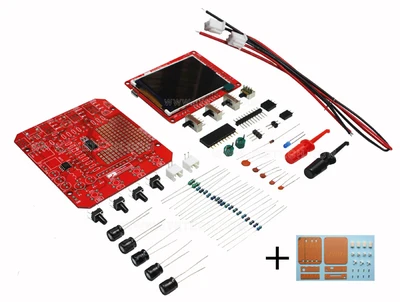

Новая модель DSO138mini (13805 K)-уменьшенная версия DSO138 со следующими улучшениями:
Структура оптимизирована и работа более надежная. Двухрядный штырь в старой версии удаляется. Этот двухрядный штырь является основной причиной сбоя начинающих.
Питание от USB или аккумулятора, плюс маленькая плата JYE118 может непосредственно заряжать аккумулятор.
Добавьте внешний триггер для широкого спектра приложений.
Выход сигнала (не в режиме реального времени), загрузите форму сигнала на ПК, сохраните и просмотрите форму сигнала с ПК.
Материнская плата может использоваться как универсальный контроллер с ЖК-дисплеем для других приложений.
По сравнению со старой версией, DSO138mini также добавляет красивый корпус Alec.
Особенности:
Для обучения электронному производству, описание полной и детальной информации, включая схемы, инструкции по производству, инструкции по использованию, методы устранения неисправностей и т. д., уровень успеха производства высок.
Широкий выбор компонентов, подходящих для студентов для идентификации компонентов, линейной сварки компонентов, обучения сварке патч-компонентов.
Ученики могут получить практический инструмент в то же время производства, который может эффективно отслеживать и измерять сигнал сигнала во многих случаях, таких как аудио, синхронизация видео, низкочастотный импульсный источник питания, инфракрасный прием и передача, и т. д., повышая интерес к учебе и улучшая эффект обучения.
В комплекте используется процессор ARM Cortex-M3 (STM32F103C8), а также 2,4 дюймовый цветной tft-дисплей, который можно использовать в качестве тестовой платы для разработки ARM.
Простая и надежная схема, низкая цена
Технические характеристики:
Самая высокая частота дискретизации в реальном времени: 1 Мбит/с
Точность: 12Bit
Диаметр буфера образца: 1024 байт
Аналоговый, диапазон пропускания: 0-200 кГц
Вертикальная чувствительность: 10 мВ/Div-5 В/Div (внутренний на 1-2-5)
Вертикальное смещение регулируется с индикацией
Вход сопротивление: 1mом
Максимальное входное напряжение: 50Vpp (1:1 зонд), 400Vpp (10:1 зонд)
Методы соединения включают DC/AC/GND
Горизонтальный диапазон времени: 10 мкс/див-50 с/див (внутренний на 1-2-5)
Автоматический, обычный и одиночный режим триггера для легкого захвата мгновенных сигналов
Триггер с поднимающимися или падающими краями
Положение триггера регулируется с индикацией
Следите за формой волны перед триггером (отрицательная задержка)
Изогнутый дисплей может быть заморожен в любое время (функция удержания)
Автономный 1 кГц/3,3 В квадратный волновой тестовый источник сигнала
С цифровым дисплеем параметров волновой формы параметры, которые могут отображаться: частота, период, ширина импульса, коэффициент нагрузки, максимальное значение, минимальное значение, среднее значение, пиковое-пиковое значение, эффективное соотношение цена/качество
Сохраняйте/запоминайте форму сигнала, сигнал отключения не исчезает
Упаковочный лист:
1XDSO138MINI комплект
Обратите внимание1: комплект не содержит питания. Используйте rs необходимо подготовить кабель для передачи данных с micro-USB и может использовать любой источник питания USB.
