Elink32/Cotex-M Free Drive Simulator скачать Swd с последовательным портом/Поддержка Stm32F отладчик

Elink32/Cotex-M Free Drive Simulator скачать Swd с последовательным портом/Поддержка Stm32F отладчик

Поддержка Cortex-M0, Cortex-M0 +, Cortex-M3, Cortex-M4, Cortex-M7 микроконтроллер
Интерфейс отладки SWD (отладка последовательного провода), скорость до 10 МГц
Поддержка среды разработки Keil и IAR
Интерфейс MicroUSB (пользователи должны взять с собой собственный кабель Micro-USB)
SWD использует протокол DAP, бесплатно устанавливая драйверы
Цвет: черный
Материал: металл + Поликарбонат
Два светодиода используются для указания того, находится ли он в рабочем состоянии или состоянии ошибки
Встроенный интерфейс USB для последовательной отладки ttl
Встроенный внешний источник питания 500 мА, защита от перегрузки по току
Поддержка целевой чип deep sleep state загрузка отладки
Поддержка целевой чип SWD pin мультиплексирование состояние загрузки отладки
Маленький и портативный размер 4,8*1,8*06 см
Описание SWD и виртуального интерфейса

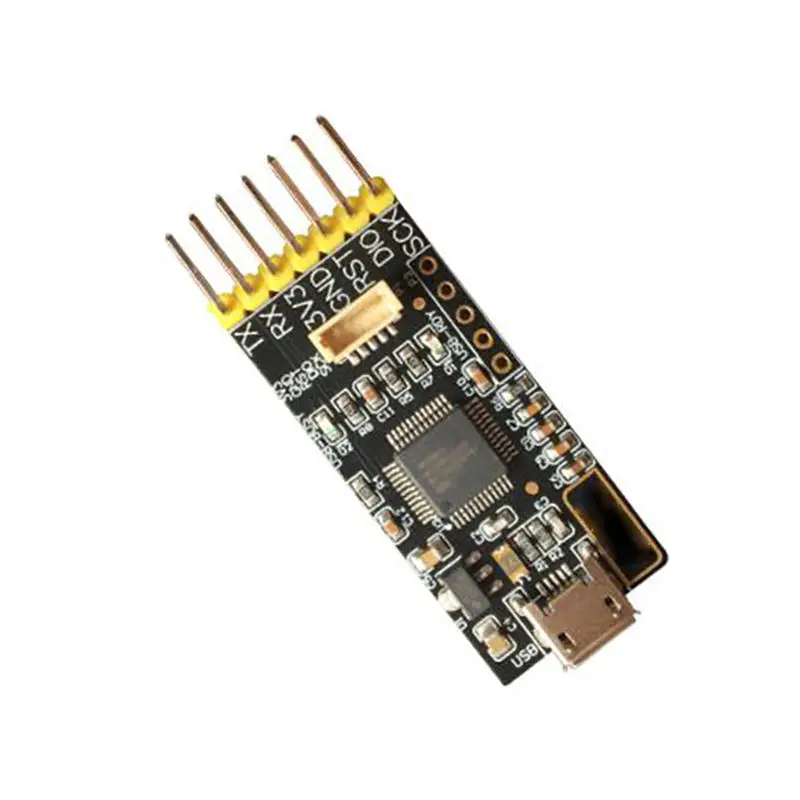

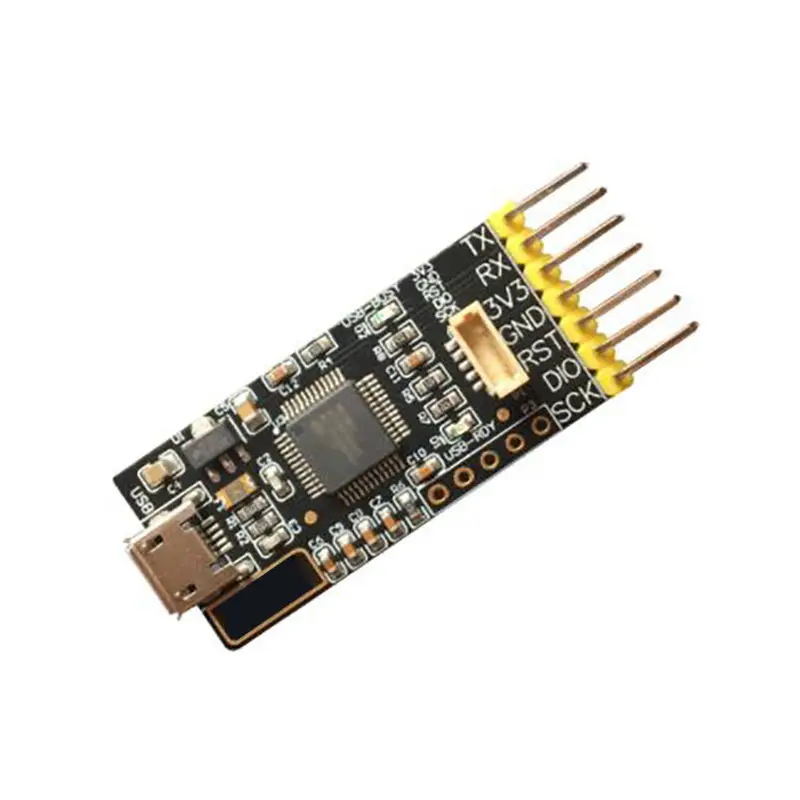

E-Link32 поддерживает интерфейс SWD и является портом P2 на плате. Интерфейс SWD имеет в общей сложности 5 контактов, 3,3 В линии электропитания, наземную линию и линию сброса. Передача данных использует только две линии, SCK (SWCLK, SerialWire Clock) и DIO (SWDIO, SerialWire Отладочные данные ввода/вывода).
Напоминание
Загружаемый модуль используется в основном для моделирования, а последовательные порты на модулях не могут быть использованы для загрузки программ, потому что они могут быть искажены.
Посылка в комплект входит:
1 * доска
1 * DuPont линия
1 * 5pin кабель
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
