EM 223 8DI/8DO цифровой вход/выход Модуль расширения для PLC совместимый с EM 223 6es723-1ph22-0xa0

Описание

EM223Цифровые модули ввода/вывода

Для Siemens S7-200 ПЛК

Обзор: материнская плата

S7-200 цифровой модуль S7-200 Процессор модуль расширения. Когда ЦП-модуль интегрирует цифровые точки ввода/вывода или сигналы ввода/вывода не могут удовлетворить потребности практичного применения, учитывайте увеличение digital цифрового модуля. В этом разделе будут представлены следующие digital цифровые модули:

Digital цифровые модули могут быть установлены в любом положении справа от модуля ЦП. Каждый цифровой модуль comes поставляется с лентой ввода/вывода кабель шины, если установлен между шириной кабеля для удовлетворения потребностей модуля, кабель может быть непосредственно подключенный к других модулей в 10-контактный разъем, как показано ниже:

Если digital цифровой модуль поставляется с монтажной шириной не может удовлетворить потребности кабеля между модулями, Опционный 0,8 м кабель расширения ввода/вывода. Схема установки:

Примечание: Каждая система позволяет только один кабель расширения ввода/вывода.

МодульЭлектропроводка

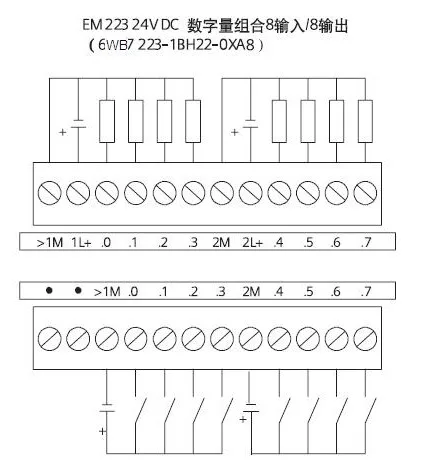

Схема проводки:

Модуль ввода/вывода адресации

Позиция и адрес ввода/вывода digital цифровой модуль не требует настройки программного обеспечения программирования, местоположения и адреса ввода/вывода модуля будет соответствовать расстоянию вдали от ЦП. Addresses адресов DI/DO всегда 8 (один байт) приращения. Если физический процессор DI Вкл/не занимает один байт, в котором остальные неиспользуемые биты не могут быть назначены на следующие модули DI/DO сигнала.

Как показано на рисунке:
