Описание
Особое напоминание:
Эта ссылка является только зондом, не включает SMA соединение, SMA поворот N головы и так далее.

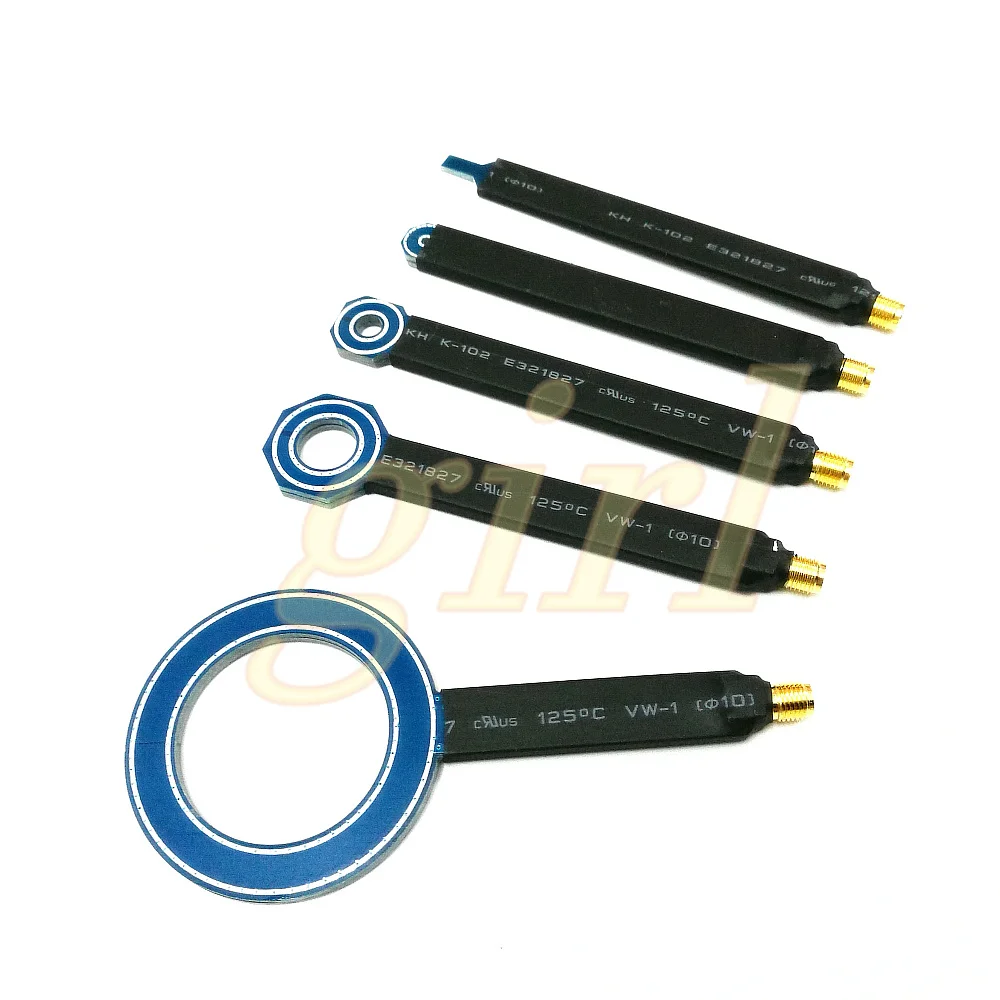

PCB простой EMC ближнего радиуса действия магнитного поля зонда (модель III V500):
Большие, средние и маленькие зонды магнитного поля и электрические зонды поля в основном используются для выпрямления пространства EMI излучения.
Зонд магнитного поля типа III в основном используется для выпрямления проводимости EMI.
Очень большой: часть зонда составляет около 5 см в ширину и 3,2 мм в толщину.
Большой размер: ширина зонда составляет около 2,1 см, а толщина-около 3,2 мм.
Средний размер: зонд составляет около 1,4 см в ширину и 3,2 мм в толщину.
Труба: зонд составляет около 1,0 см в ширину и 3,2 мм в толщину.
Электрический зонд поля (тип I): длина зонда около 10 мм и толщина около 1,6 мм.
Улучшение магнитного поля типа III (относительно типа I):
1. Полная экранирующая структура используется для значительно подавления электромагнитных помех в внешней среде и улучшения динамического диапазона всей системы.
Это помогает улучшить точность обнаружения положения, и ручка часть экранирована, чтобы уменьшить воздействие рук человека на зонд.
2. Широкая Полоса пропускания. В теориях, он может достигать частоты гораздо выше 7 ГГц, и его производительность неизвестна в связи с ограничением испытательного оборудования.
Рабочая полоса пропускания большого, среднего и малого магнитного поля зонда: 1 МГц-7 ГГц
Измеренная карта частотного отклика (большой, средний и малый размер) (1 МГц-7 ГГц)
Ультра-большая полоса пропускания: 9 кГц-90 МГц
Измеренная карта частотного отклика (ультра большой, низкочастотный зонд для коррекции проводимости) (9 кГц-90 МГц)
Схема частотного отклика (ультра большой, низкочастотный зонд для коррекции проводимости) (схема моделирования 10 кГц-2 МГц):
Эффективность оверсайз очень низкая около 10 кГц. Если он используется для обнаружения ультра-низкой частоты, уровень шума вашего спектрометра должен быть меньше-130 ДБм. По сравнению с измеренными и моделируемыми диаграммами частотного отклика, мы можем найти измеренные результаты эффективности негабаритного зонда в низкочастотной полосе.
Лучше, чем моделирование, около 20 дБ обновление.
Тип III зонд принимает полную экранирующую структуру для эффективного подавления внешних напряжений электромагнитного поля помех.
На следующем рисунке приводится практическое сравнение между типом III и типом I в ограничении электромагнитного поля помех. Зонды типа III и типа I находятся в той же электромагнитной среде. От фиолетовой линии (Кривая частотного отклика типа I) на рисунке, можно увидеть, что разбиваемое электромагнитное поле в окружающей среде повышает уровень шума всей системы и уменьшает динамический диапазон системы.
Что касается типа I и III, то мои предложения:
Для начинающих, пожалуйста, выберите тип I зонд. Потому что датчик магнитного поля типа I (большой, средний и маленький) является голым (без экранирования), он не только принимает магнитный сигнал поля, но и электрический сигнал поля. Это дает людям лучшее чувство чувствительности. Я думаю, что это должно быть вызвано зондом электромагнитного поля в теориях. Неудобство типа I заключается в том, что его легко потревожить электрическими полевыми сигналами во внешней среде.
Магнитный зонд типа III принимает полную экранирующую структуру, которая значительно сковывает электромагнитные помехи в внешней среде. Это настоящий зонд магнитного поля.
Применение метод:
Зонды типа III настоятельно рекомендуется использовать для усилителя.
1. Если ваш спектрометр старше и не имеет встроенного преусилителя, рекомендуется иметь РЧ-усилитель с коэффициентом усиления около 30 дБ.
Схема соединения между зондом, усилителем и анализатором спектра:
Если уровень шума вашего спектрометра меньше-110 дБм или если у вас есть встроенный преусилитель, вам может не потребоваться внешний преусилитель.
Схема подключения зонда и анализатора спектра (со встроенным преусилителем):
Зонд магнитного поля используется для обнаружения магнитного поля рядом с печатной платой, а зонд магнитного поля также может использоваться для обнаружения утечки магнитного поля в зазоре шкафа. Для того чтобы сделать как можно больше магнитных линий поля проходят через пробную петлю, магнитный зонд поля держит то же направление потока тока при использовании.
Электрический зонд поля (Бесконтактный тип) используется для обнаружения ближнего поля электрического поля. Зонд перпендикулярен проводнику при использовании электрического зонда ближнего поля.
