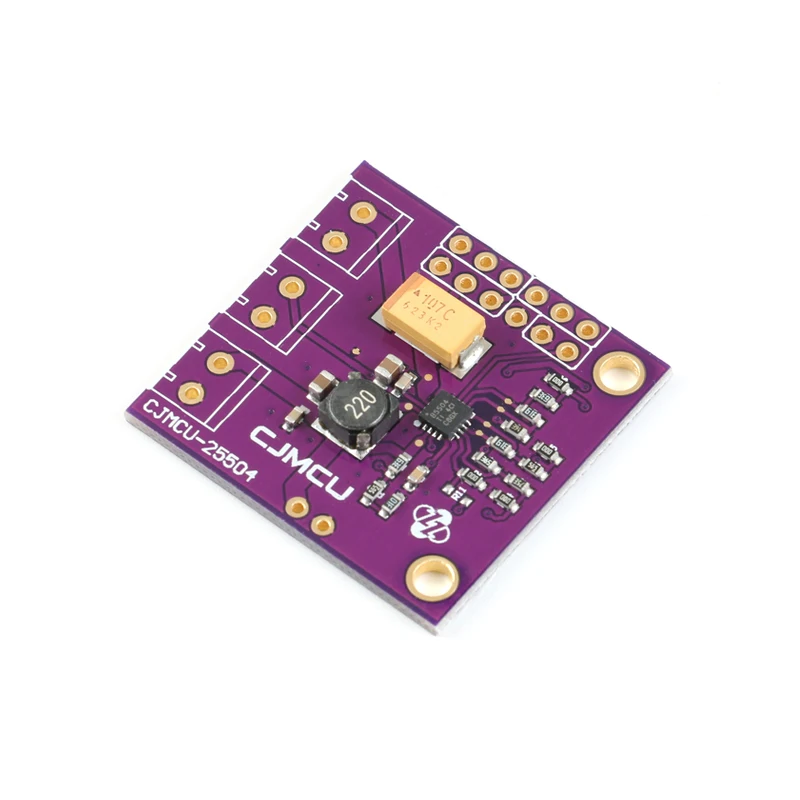

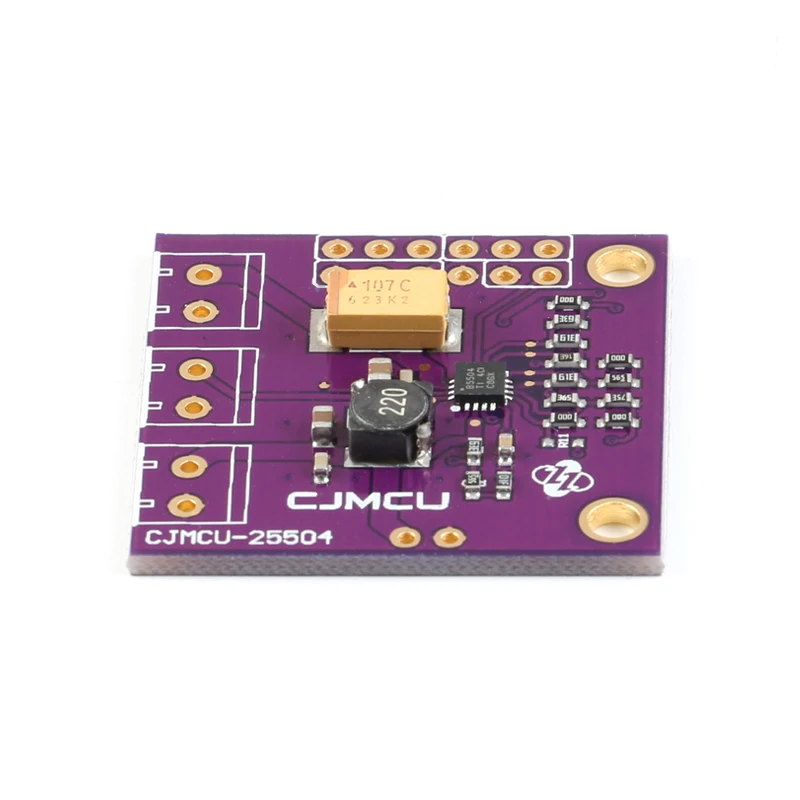

Энергетический модуль аккумуляции повышающий преобразователь солнечной батареи управления собиратель энергии CJMCU-25504 bq25504

Модуль аккумуляции энергии Солнечный фотоэлектрический источник электроэнергии повышение преобразования Ультра низкое энергопотребление CJMCU-25504CJMCU-25504-это первое Новое интеллектуальное интегрированное решение для управления nanopower для сбора энергии, которое идеально подходит для применения сверхнизкой мощности с особыми потребностями. Устройство предназначено для сбора и управления питанием от микроватта (мкВ) до милливатта (мВт), генерируемым из различных источников постоянного тока, таких как Фотоэлектрические (солнечные) генераторы или термоэлектрические генераторы. Bq25504 является первым в своем класса, чтобы осуществить высокоэффективный повышающий преобразователь/зарядное устройство для продуктов и систем с жесткой мощностью и операционными требованиями, таких как Беспроводные сенсорные сети (WSN). Дизайн bq25504 начинается с boost повышающего преобразователя/зарядного устройства, который требует только микровт мощности, чтобы начать работу.После активации преобразователя/зарядного устройства он может эффективно извлекать энергию из коллектора низкого напряжения, такого как термоэлектрический генератор (TEG) или один/два солнечных панели. Повышающий преобразователь может быть начат с вином как ниже 330мв, и после запуска, он может продолжать приобретать энергию с вином как низко, как 80мв.Bq25504 также использует программируемую сеть для отслеживания максимальной мощности для оптимальной передачи энергии на устройство. Пробоотборник напряжения открытого замыкания VIN_DC запрограммирован внешним резистором и удерживается внешним конденсатором (CREF).ХарактеристикаУльтра низкая мощность, высокая эффективность Boost повышающий преобразователь/зарядное устройствоНепрерывный сбор энергии от низкого напряжения входного питания: вин ≥ 80мв (Типичный)Сверхнизкий ток: IQ

ПараметрВходное напряжение источника энергии (DC): 0,13 V-3 VЭнергетический компонент для хранения летучей мыши напряжение: 2,5 V-5,25 VРабочая температура окружающей среды:-40 ~ 85 градусовЧастота переключения режимов увеличения: до 1 МГцРежим работы: режим холодного запуска, режим boost, режим теплозащиты

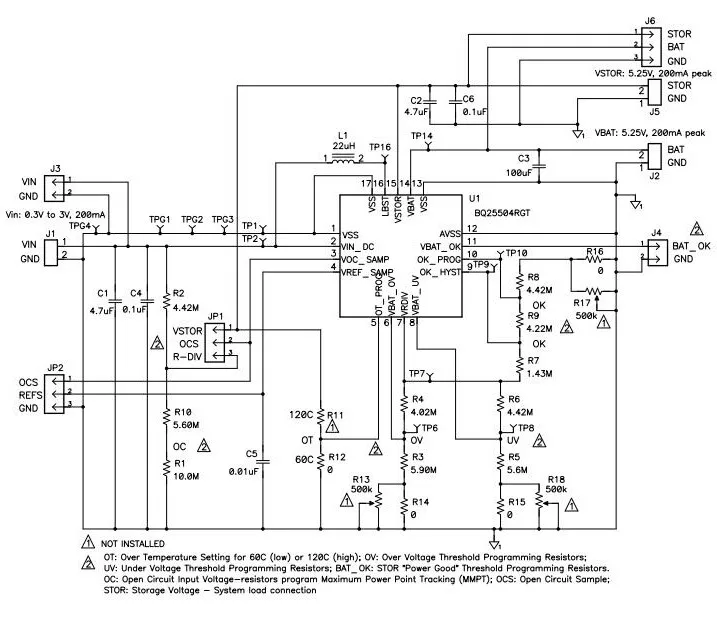

R-DIV: чип VRDIV pin, выходное напряжение после деления вина;Летучая мышь-ок: чип VBAT. Ок, цифровой выход, обычный флаг батареи;Летучая мышь: chip VBAT pin, подключенный к перезаряжаемой энергии компонент для хранения, такой как аккумуляторная батарея;STOR: чип VSTOR pin, функция усиления чипа выходной контакт, подключенный к нагрузке;VIN: чип VIN штепсельная DC, входного напряжения, подключенный к собранные источник энергии;OCS: чип VOC SAMPL pin, чип внутренняя Максимальная точка отслеживания мощности (MPPT) схема дискретизации напряжения входного штыря, пробоотборник максимальной мощности отслеживающего порогового напряжения получен внешним резистором в VIN_DC напряжение деления; когда не используется Максимальная схема отслеживания мощности, когда контакт OCS подключен к контакту STOR;REFS: чип VREF SAMPL pin, контрольное напряжение максимальной точки отслеживания мощности (MPPT) цепи; когда максимальная точка отслеживания мощности не используется, REFS pin внешне подключен к напряжению или GND.
