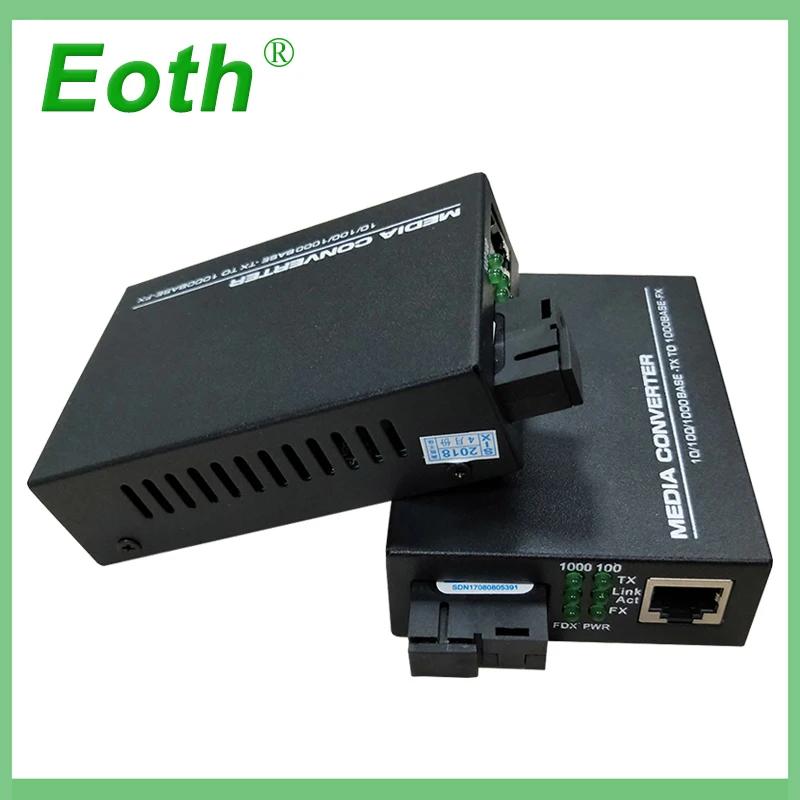

Eoth 1 пара гигабитный fibra оптический к rj45 UTP медиаконвертер 1310/1550 волоконный к ethernet переключатель оптоволоконный прерыватель

Eoth 1 пара gigabit fibra оптический к rj45 UTP медиаконвертер 1310/1550 волоконно-Волоконный коммутатор ethernet оптоволоконный прерыватель

Краткое введение

Этот продукт поддерживает IEE802.3Z/AB 1000Base-SX/LX протокол, рабочий режим дуплексного полного режима и половинного режима. Электрическая розетка адаптирована к скорости 10/100/1000 м Гигабитного оптического преобразователя. Данное руководство предназначено для различных моделей адаптивных оптических преобразователей 10Base-T, 100Base-T, 1000Base-T. Следующее руководство по закупкам для клиентов.

Модель	Технические характеристики
MC-SC/LC ММ	10/100/1000 M, которые поддерживают несколько режимов 500 метр
MC-SC/LC SM	10/100/1000 м Одномодовый 0-80 км

Технические параметры:

Стандартный протокол: IEEE802.3Z/AB 1000Base-T/SX/LX Скорость передачи данных: электрический интерфейс: 10/100/1000 Мбит/с волокно интерфейс: 1,25 Гбит/с Интерфейс: один интерфейс UTP RJ-45

Один SC порт интерфейса

4. Режим работы: полный дуплексный режим или полудуплексный режим

5.Параметры источника питания: Встроенный: 110-265 В переменного тока 48В постоянного тока

6.Температура окружающей среды: 0℃-60℃

7.Относительная влажность: 5%-90%

8.ТП кабель: 5E, CAT6

9.Волокно передачи: мульти-режим: 50/125, 62,5/125 мкм

Одиночный режим: 8,3/125, 8,7/125, 9/125 или 10/125 мкм

Пояснение светодиодный индикатор

Светодиодный индикатор служит в качестве Мониторинга Устройства и отображения ошибок. Ниже описан каждый светодиодный индикатор.

Светодиодный	Статус	Объяснение
FXSPD	На	Скорость Волоконного интерфейса 1000 Мбит/с
FXLINK/акт	Мигать	Отображение активного состояния оптоволоконного интерфейса "Blink" означает, что пакет проходит через FX
TPSPD	На	Скорость электрического интерфейса 1000 Мбит/с
	Мигать	Скорость электрического интерфейса 100 Мбит/с
	Off	Скорость электрического интерфейса 10 Мбит/с
TPLINK/акт	Мигать	Отображение активного состояния электрического интерфейса "Blink: показывает, что пакет проходит через TP
Кнопка включения	На	Питание включено и нормально

Передача волокна Особенности

Модель изделия	Оптическая Длина волны (нм)	Оптический Мощность (дБм)	Чувствительность (дБм)	Коробка передач Расстояние
MC-SC SM	1310	На возраст от 0 до 8 лет	<-24	20 км
MC-SC SM	1310	На возраст от 0 до 8 лет	<-25	40 км
MC-SC SM	1550	На возраст от 0 до 6 лет	<-30	80 км

Установка

Интерфейс

RJ-45 интерфейс

Носитель передачи принимает витую пару CAT5 и cat6. Рекомендуется использовать качественные RJ-45 и хорошо сделанный джемпер. Он оснащен функцией автоматического определения сквозной линии и поперечного провода.

Оптоволоконный интерфейс

Интерфейс SC fiber имеет тип дуплексного режима, включая два интерфейса, а именно TX и RX. Когда два набора оптического преобразователя соединены или соединены с распределительным щитом с волоконным интерфейсом, волокно находится в перекрестном соединении, а именно "TX-RX" "RX-TX".

2. Соединение

Подключите сетевое устройство (рабочая станция, концентратор или коммутатор) к RJ-45 разъему оптического преобразователя через витую пару CAT5. Подключите многомодовое/одномодовое волокно к волоконному интерфейсу SC/ST/LC оптического трансивера. Включите питание. Соответствующий светодиодный индикатор включен для правильного подключения. (См. Таблицу ниже для Светодиодный индикатор)
