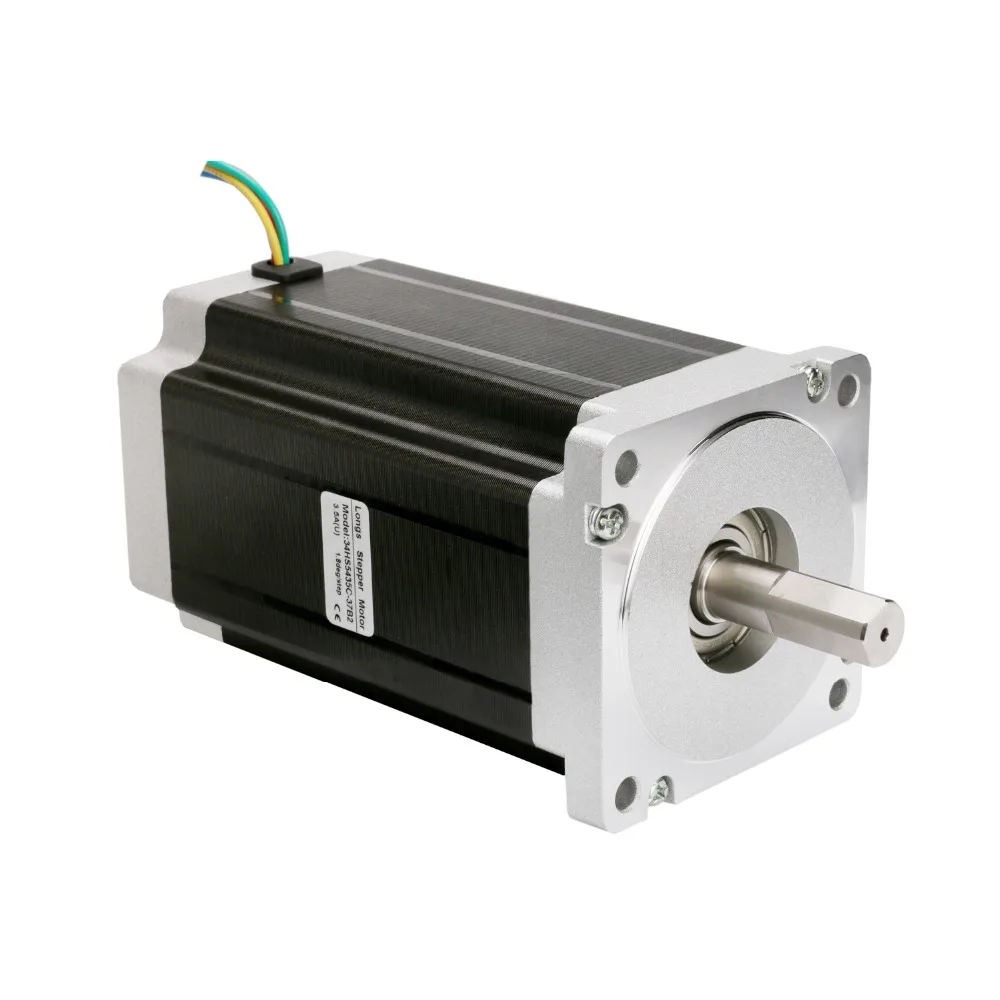

ЕС! 1 Ось шаговый двигатель NEMA34 1700oz. В 151 мм 6A 34HS5460& Драйвер шагового двигателя DM2522A AC90~ 240 V CNC фрезерный станок мельница с высоким крутящим моментом

Краткое описание

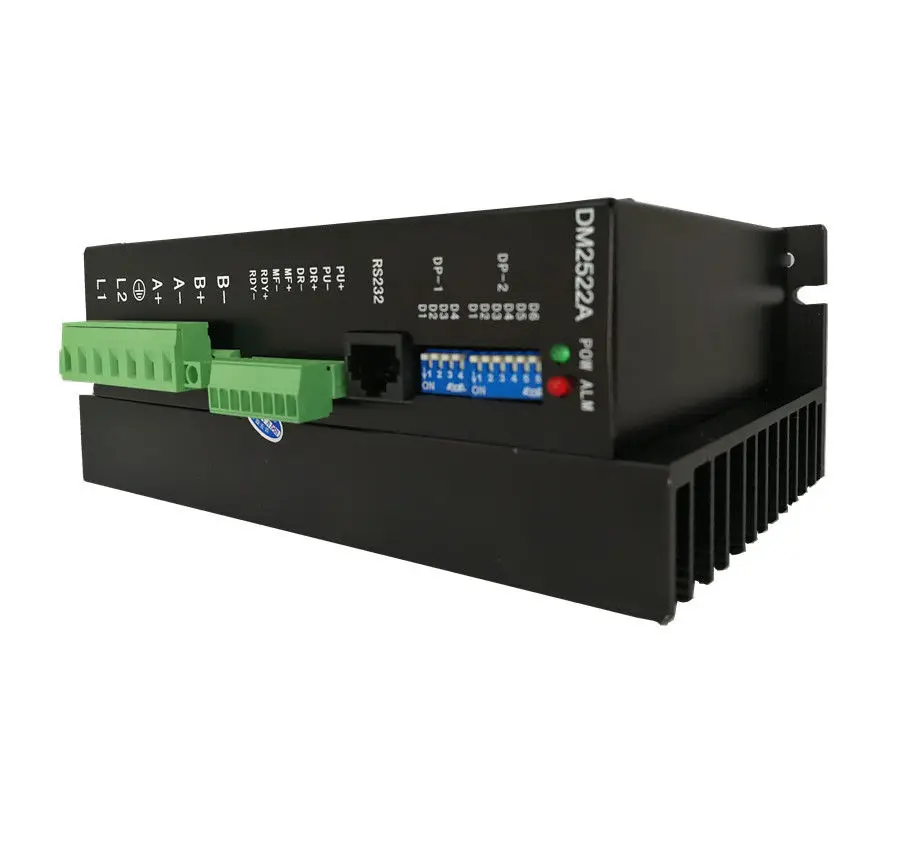

DM2522A-это новое поколение цифровой 2-фазный шаговый мотор-драйвер, основанный на контрольная DSP. Драйвер сочетает в себе передовую технологию управления DSP и уникальную цепь управления. Напряжение драйвера AC90-240V, а ток драйвера ниже 5,0 А. Драйвер используется для типов 2-фазный шаговый двигатель с внешний диаметр 57-110 мм. Драйвер принимает цепь, похожую на сервопривод, так что мотор может работать плавно с небольшой вибрацией и шумом. И максимальная точность позиционирования может достигать 40000 шагов/оборотов. Продукт широко используется в большого и среднего размера оборудование с ЧПУ с высоким разрешением, как, например, гравировальный станок, среднего размера, инструмент станка с числовым программным управлением, управляемое компьютером вышивальная машина, машина для упаковки и т. д.

Технические характеристики

● Драйвер включает в себя 16-класс микро-шаговый двигатель с равных угловых градусов и постоянный крутящий момент; самое высокое разрешение может достигать 40000 шагов/rev.

● Самая высокая частота отклика может достигать 250 Kpps

● Когда пошаговый импульс остановится в течение более 100 мс, поток катушки автоматически уменьшится до половины заданного значения, чтобы эффективно уменьшить нагрев двигателя.

● Фотоэлектрический сигнал изоляции вход/выход

● Ток драйвера от 0.5A/phase до 5.0A/phase, регулируемый с 16 классами

● Один вход питания, диапазон напряжения: от 90 В до 240 В переменного тока

● Функция фазовой памяти (когда входное устройство случайно остановлено или выключено, драйвер автоматически запоминает фазу двигателя в то время).

● Сигнал ввода/вывода, драйвер использует технологию фотоэлектрической изоляции и уровень сигнала 5 В ~ 24 В, совместимый

● Функция импульсной плавной техники делает двигатель работать стабильно на низкой скорости. Уровень гладкости можно регулировать.

● Он оснащен функцией регулировки индуктивности двигателя, что обеспечивает полную воспроизведение адаптивного двигателя.

Внимание!

1. Входное напряжение ниже, чем AC260V.

2. пАдающий край является эффективным входным импульсным сигналом. Если вам нужен увеличивающийся край, чтобы быть эффективным, установите внутренний параметр драйвера.

3. В случае перегрузки по току (короткого замыкания нагрузки) индикатор неисправности ALM будет включен. Пожалуйста, проверьте проводку двигателя и другую неисправность короткого замыкания; после того, как неисправность будет удалена, она будет восстановлена после включения питания во второй раз.

4. В случае отсутствия двигателя индикатор неисправности ALM будет включен. Пожалуйста, проверьте проводку двигателя; после того, как неисправность будет удалена, она будет восстановлена после включения питания во второй раз.
