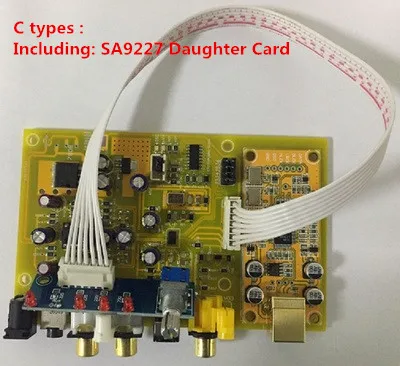

ES9038Q2M стерео гарнитура для мобильного телефона аудио декодер DAC доска Поддержка волоконный коаксиальный USB IIS 32-битный Вход трехкомпонентный каталитический преобразования XMOS-XU208/SA9227

Основные параметры:

Напряжение: 12 В постоянного тока

Размер платы: 122*76 мм

Выходные клеммы: RCA можно подключить усилитель, amp, 3,5 клеммы можно подключить к наушникам

Вход поддержка:

Коаксиальный: PCM44.1k ~ 192 k 24 бит/DOP DSD64

Волокно: PCM44.1k ~ 192 k 24 бит/DOP DSD64

I2S/DSD: PCM44.1k ~ 384 k 32bit/DSD64, DSD128, DSD256

I2S/DSD определение типа: PCM_BCLK-DSD_CLK, PCM_LRCK-DSD_L, PCM_DATA-DSD_R

Главные особенности:

~: Идеально бесшовный интерфейс, форматы pcm и DSD переключение безупречно.

~: Параметры ES9038Q2M относительно идеальны, 129dB DNR-120dB THD + N

Поскольку MCLK ES9038 является самостоятельными часами 100 м, достаточно только для ввода данных BCK LRCK. Полированный CD DVD старый декодирование хорошо работает. Изящный и гладкий, удлинение очень хорошее. По умолчанию с JRC5532 op amp, для обновления службы поддержки клиентов op amp можно выбрать свой собственный fever op amp, высокоточный активный кристалл

Настройки фильтра:

J3, J4, J5, J6 не короткое замыкание, фильтр = apodizing быстро скатывания фильтр

J3 не короткое замыкание:

Короткие J4, фильтр = кирпич настенный фильтр

J5 короткое замыкание, фильтр = исправить Минимальный фазы быстрого скатывания фильтр

Короткие J6, фильтр = минимальная фазы медленного откатного фильтра

Короткие J3:

J4 короткий, фильтр = минимальная фазы быстрого скатывания фильтр

J5 короткий, фильтр = линейно-фазовый медленного откатного фильтра

J6 короткий, фильтр = линейно-фазовый быстро скатывания фильтр

Регулятор громкости: VOL: 1-2 короткий для отключения звука, 2-3 короткий для максимального объема

Может быть подключен к одному потенциометру, ручка потенциометра, чтобы прыгать в направлении иглы, затем соответствующая проводка, увеличить громкость слева направо

Входной переключатель: поворотный переключатель

Индикаторы: USB = IIS вход, COX = коаксиальный вход, OPT = волоконный вход
