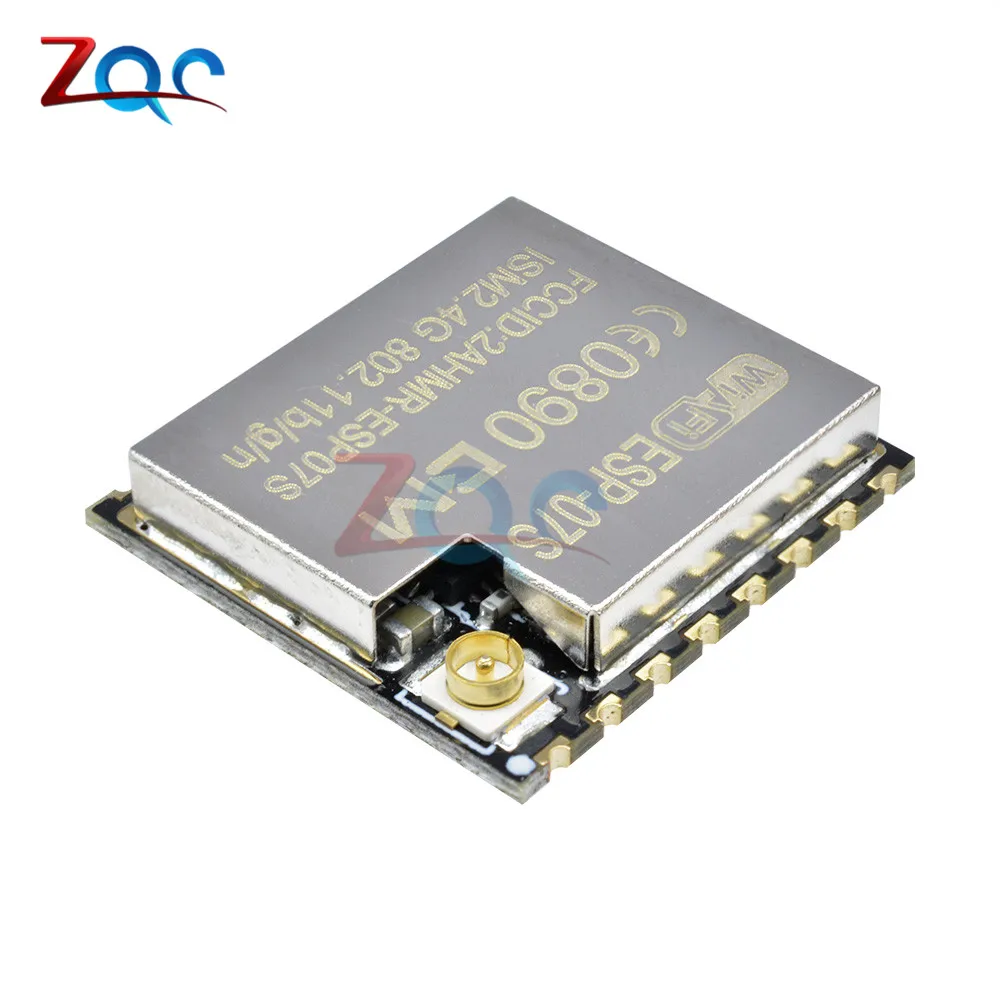

ESP8266 ESP-07S серийный к wifi модуль промышленного класса беспроводной модуль

Основные параметры:

1. Стандарт беспроводной связи: 802,11 b/g/n

2. Частотный диапазон: 2,4 ГГц-2,5 ГГц (2400 м-2483,5 м)

3. Интерфейс передачи данных: UART/HSPI/igc/IGS/Ir пульт дистанционного управления

4. Рабочее напряжение: GPIO/PWM 3,0-3,6 В

5. Рабочий ток: 80 мА (средний)

6. Рабочая температура:-40 ℃ ~ 125℃

7. Температура хранения: нормальная температура

8. Внешний интерфейс: N/A

9. Режим беспроводной сети: станция/softAP/SoftAP + станция

10. Механизм безопасности: WPA/WPA2

11. Тип шифрования: WEP/TKIP/AES

12. Обновление прошивки: загрузка локального последовательного порта/обновление облака/загрузка мейнфрейма

13. Разработка программного обеспечения: Поддержка custome сервера, Обеспечение SDK для вторичного развития клиента

14. Сетевой протокол: G4, TCP/UDP/HTTP/FTP

15. Конфигурация пользователя: набор инструкций, облачный сервер, приложение ndroid/iOS

16. Размер: 17*16*3 мм

Особенности:

1. Поддержка стандарта 802,11 b/g/n

2. Встроенный Tensilica L106 низкое энергопотребление 32 бит MCU, основная частота поддерживает 80 МГц и 160 МГц, поддержка RTOS

3. Встроенный 10 бит высокой точности АЦП

4. Встроенный стек протокола TCP/IP

5. Встроенный TR переключатель, балун, LNA, усилитель мощности и соответствующие сети

6. Встроенный PLL, AVR и компонент управления питанием, 802.11b режим + 20dBm выходная мощность

7. A-MPDU, A-MSDU полимеризация и 0,4 с интервал защиты

8. WiFi 2,4 ГГц, поддержка режима безопасности WPA/WPA2

9. Поддержка удаленного обновления и облачного обновления OTA

10. Поддержка STA/AP/STA + AP Рабочий режим

11. Поддержка функции Smart Config (включает Android и iOS устройство)

12. HSPI, UART, iec, ies, ИК-пульт дистанционного управления, PWM, GPIO

13. Ток глубокого сна составляет 10uA, ток отключения питания меньше 5uA

14. В течение 2 мс пробуждение, подключение и передача данных посылка

15. Энергопотребление в режиме ожидания менее 1,0 МВт (DTIM3)

16. Диапазон рабочих температур:-40 ℃ ~ 125℃

Определение типа:

1. RST: модуль сброса

2. ADC: результат преобразования A/D, диапазон входного напряжения составляет 0-1 в; диапазон значений: 0? 1024

3. CH_PD: высокий уровень работы; низкий уровень питания модуля

4. GPIO16: подключение с RST pin может достичь глубокого сна пробуждения

5. GPIO14: HSPI_CLK

6. GPIO12: HSPI_MISO

7. GPIO13: HSPI_MOSI; UART0_CTS

8. VCC: 3,3 V источник питания

9. ВНД: ВНД

10. GPIO15: MTDO; HSPICS; UART0_RTS

11. GPIO2: UART1_TXD

12. GPIO0: GPIO0

13. GPIO4: GPIO4

14. GPIO5: GPIO5

15. RXD0: UART0_RXD; GPIO3

16. TXD0: UART0_TXD; GPIO1
