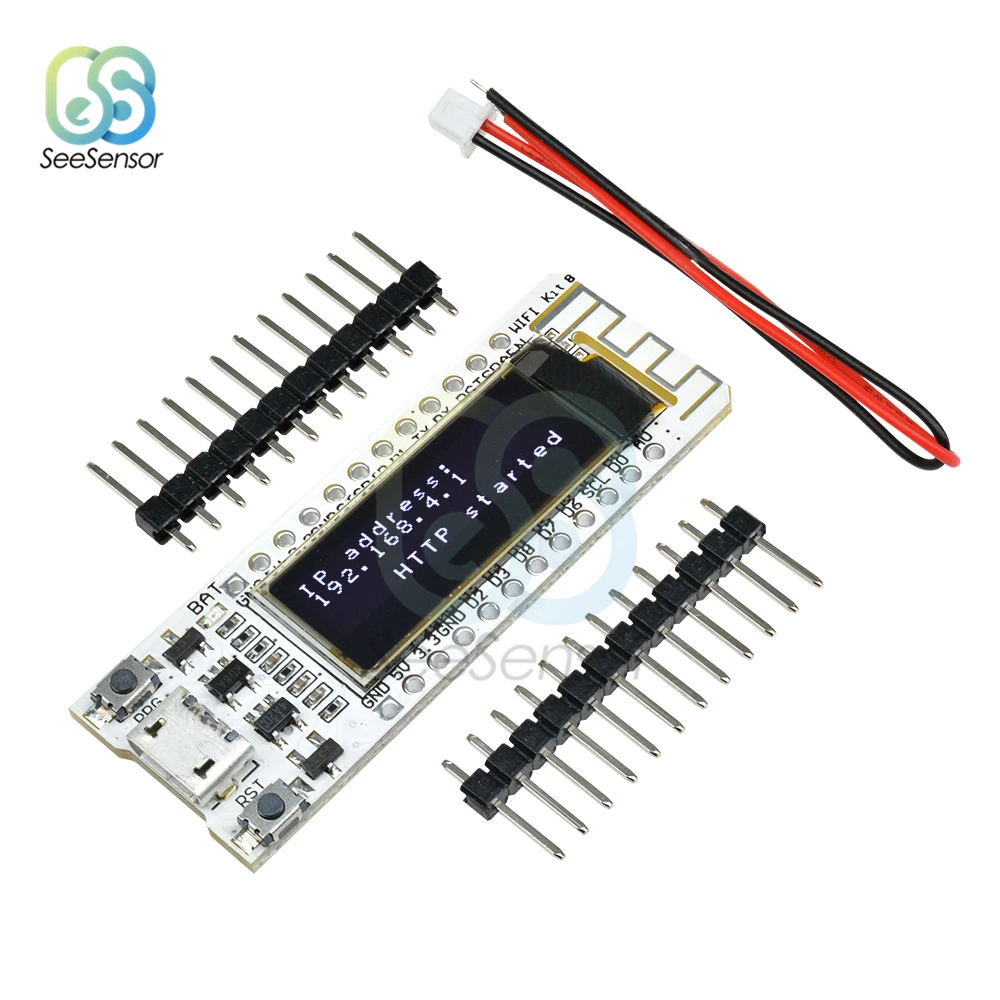

ESP8266 wifi модуль 0,91 дюймов OLED CP2014 32 Мб флэш-Интернет вещей макетная плата для NodeMcu для Arduino IOT

Wi-fi-комплект 8 является экономически эффективным интернет-программы развития вещей, основной чип с помощью ESP8266, с CP2014 USB в серийный чип, литиевый интерфейс батареи и схема зарядки и разрядки, 32 Мб флэш-памяти, wifi антенна, 0,91 дюймовый oled-дисплей.

Могут быть запрограммированы в средах Arduino и NodeMCU. Работа совместима с NodeMCU.

Все контакты ESP8266

12 цифровых контактов можно настроить для чтения, записи, IIC, SPI, средней, PWM и других функций

1 AD вход

Интегрированный 0,91-дюймовый 128*32 OLED

Рабочее напряжение: 3,3 V ~ 7 V

Пример:

# Включает <провод. h>

# Включает "OLED. h"

/0,91 s oled-соединение:

/Внесение изменений-D4

/SCL-D5

/RST -- D2

Oled-дисплей (SDA, SCL);

Настройка void () {

PinMode (D2, выход);

DigitalWrite (D2, LOW);/поворот D2 low для сброса OLED

Задержка (50);

DigitalWrite (D2, HIGH);/во время работы OLED необходимо установить D2 в высоком

Сериал. Начать (9600);

Серийный. println ("oled-тест!");

/Инициализации дисплей

Дисплей. Старт ();

/Тесты сообщение

Дисплей. Печати

Задержка (3*1000);

/Тесты длинные сообщения

Дисплей. Печать ("Lorem ipsum dolor sit amet, consectetur adiscing elit, sed do eiusmod tempor incididunt ut labore et dolore magna aliqua.");

Задержка (3*1000);

/Тесты дисплея ясный

Дисплей. Прозрачный ();

Задержка (3*1000);

/Тесты сообщение postioning

Дисплей. Печать ("слева сверху");

Дисплей. Печать ("4-го ряда", 4);

Дисплей. Печать ("Справа", 7, 4);

Задержка (3*1000);

/Тесты отключения дисплея

Дисплей. Выкл ();

Дисплей. Печать ("3-го ряда", 3, 8);

Задержка (3*1000);

/Тесты дисплей

Дисплей. Вкл ();

Задержка (3*1000);

}

Int r = 0, c = 0;

Void loop () {

R = r % 4;

C = микрос () % 6;

Если (r = 0) дисплей. Прозрачный ();

Дисплей. Печати

Задержка (500);

}

1x0,91 OLED ESP8266 Wifi макетная плата
